56

Для обеспечения правильной работы
встроенного духового шкафа кухонная
мебель и ниша для встраивания устройства
должны иметь соответствующие размеры.
После того как духовой шкаф встроен, не
должно оставаться свободного места, со
всех сторон его должна закрывать кухонная
мебель, чтобы избежать возможности
соприкосновения с токопроводящими
ч а с т я м и   д у х о в о г о   ш к а ф а .   В с е   ч а с т и ,
обеспечивающие такую защиту, включая
любые поверхности (например, если при*
бор установлен в начале или в конце
с т о л е ш н и ц ы )   д о л ж н ы   б ы т ь   п р и г н а н ы
настолько плотно, чтобы их нельзя было
снять без специального инструмента.
Духовой шкаф может быть установлен
таким образом, чтобы его задняя стенка и
одна из сторон находились рядом с более
высоким прибором или стеной. Но другая
сторона духового шкафа, в таком случае,
должна находиться на одном уровне с ме*
белью или другим бытовым прибором.

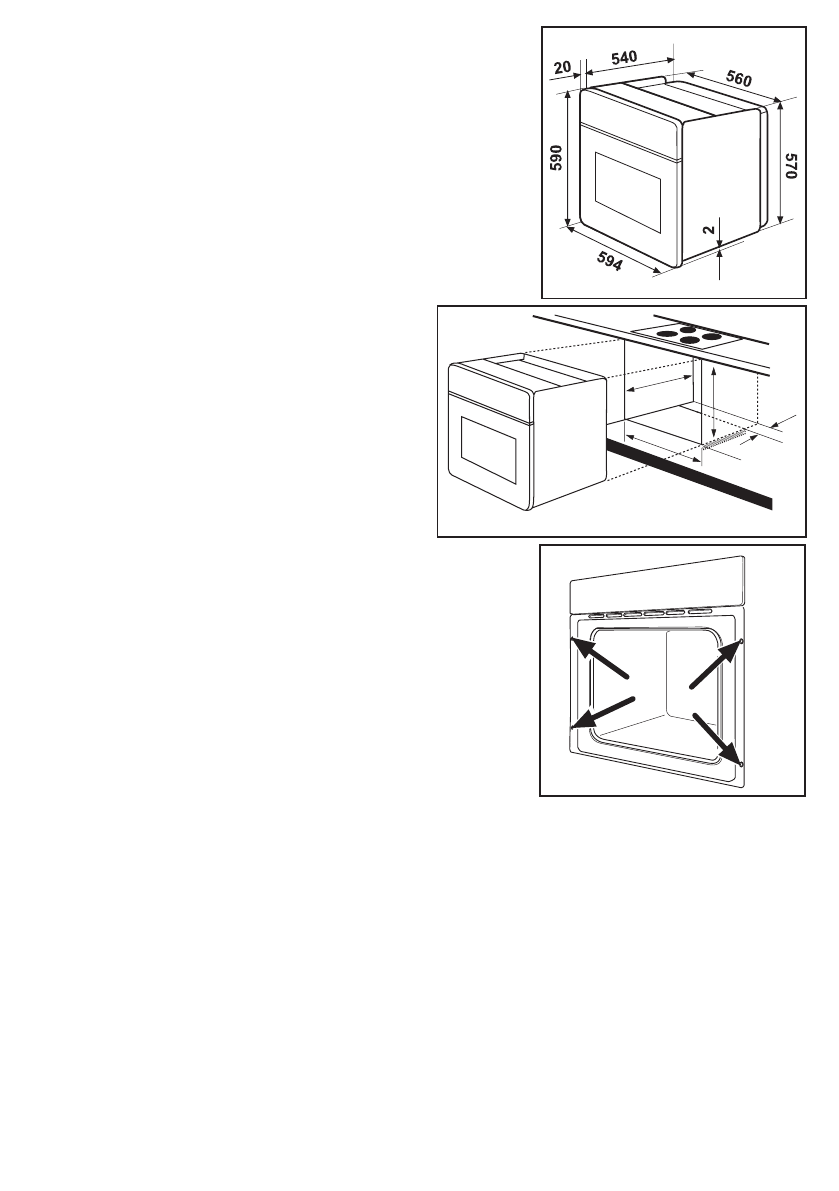

Размеры духового шкафа
(Рис. 12)

Рис. 12

Рис. 14

Встраивание

Э л е к т р и ч е с к о е
подключение к варочной
панели

Данный духовой шкаф можно подключать
к варочным панелям тех типов, которые
п е р е ч и с л е н ы   в   р а з д е л е   “ Т е х н и ч е с к и е
данные”. Разъем для для подключения
варочной панели расположен в верхней
части корпуса духового шкафа. Варочные
панели при поставке укомплектованы
с о е д и н и т е л ь н ы м и   п р о в о д а м и   д л я
к о н ф о р о к / з о н   н а г р е в а   и   к а б е л е м
з а з е м л е н и я ;   э т и   п р о в о д а   с н а б ж е н ы
ш т ы р е в ы м и   с о е д и н и т е л я м и .   Д л я
подключения варочной панели к духовке
необходимо вставить соединители в в
соответствующий разъем духового шкафа.
О с о б а я   к о н с т р у к ц и я   с о е д и н е н и я   н е
позволяет неправильно вставить в разъем
штырь соединителя.

Изготовитель снимает с себя всякую
ответственность в случае несоблюдения
указанных мер безопасности.

В с т р а и в а н и е    п о д
столешницу

Н и ш а   д л я   в с т р а и в а н и я   д о л ж н а   и м е т ь
размеры, указанные на Рис. 13. Перед
встраиванием в нишу соедините духовой
ш к а ф   с   в а р о ч н о й   п а н е л ь ю   ( с м .
с о о т в е т с т в у ю щ и й   р а з д е л   н а с т о я щ е й
инструкции); затем полностью задвиньте
духовой шкаф под столешницу; откройте
дверцу и прикрепите духовой шкаф к
кухонной мебели четырьмя шурупами,
которые должны точно войти в отверстия,
п р е д у с м о т р е н н ы е   д л я   н и х   в   к о р п у с е
прибора (Рис. 14).

550 MIN

59

3

560 - 5

70

80÷

100

Рис. 13
