 electrolux

22

Инструкции по встраиванию

Для обеспечения беспроблемного

функционирования встроенного
прибора кухонная мебель или ниша, в
которую встраивается прибор, должны
иметь подходящие размеры.

В соответствии с действующими

нормативами, все части,
обеспечивающие защиту от удара
током, а также изолированные части
должны быть прикреплены таким
образом, чтобы их было нельзя
открепить без использования
инструментов.

Сюда также относится крепление

всех торцевых стенок вначале или в
конце линии встроенных изделий.

В любом случае, защита от удара

током должны быть обеспечена
посредством встраивания прибора.

Прибор можно расположить задней

или боковой стенкой рядом с другими
кухонными приборами, мебелью или
стенами. Однако только другие
приборы или мебель той же высоты, что
и прибор, можно расположить рядом с
другой стороной стенки.

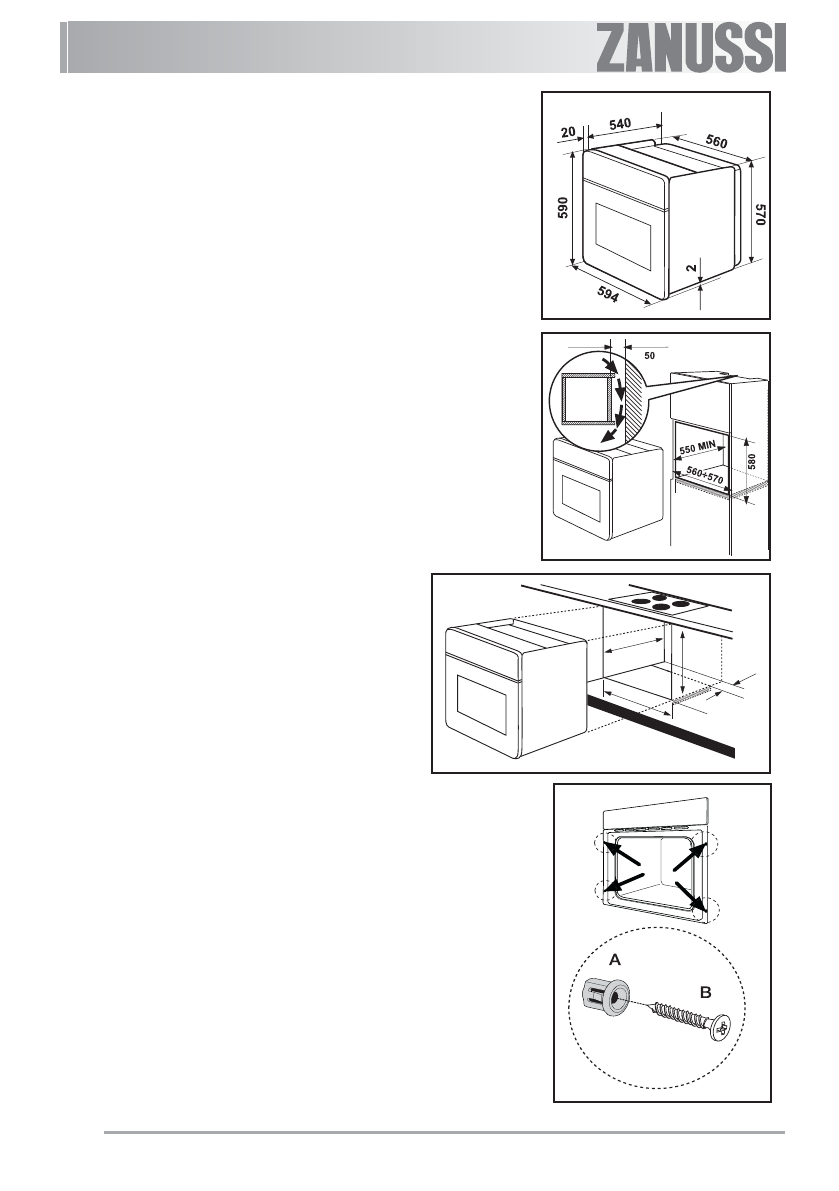

Размеры духового шкафа (Рис.
A)

Инструкции по встраиванию

Для обеспечения беспроблемного

функционирования встроенного
прибора кухонная мебель или ниша, в
которую встраивается прибор, должны
иметь подходящие размеры (Рис. B-C).

Крепление прибора к мебели

1. Откройте дверцу духовки.
2. Прикрепите духовку к кухонному

шкафу при помощи четырех
дюбелей - Рис. D-“

A

”

(поставляются с прибором),
которые устанавливаются в
отверстия, имеющиеся в раме
духовки.
Затем зафиксируйте четырьмя
шурупами - Рис. D-“

B

” (не

поставляются с прибором).

Рис. D

Рис. A

Рис. B

550 M

IN

593

560 - 570

80÷100

Рис. C
