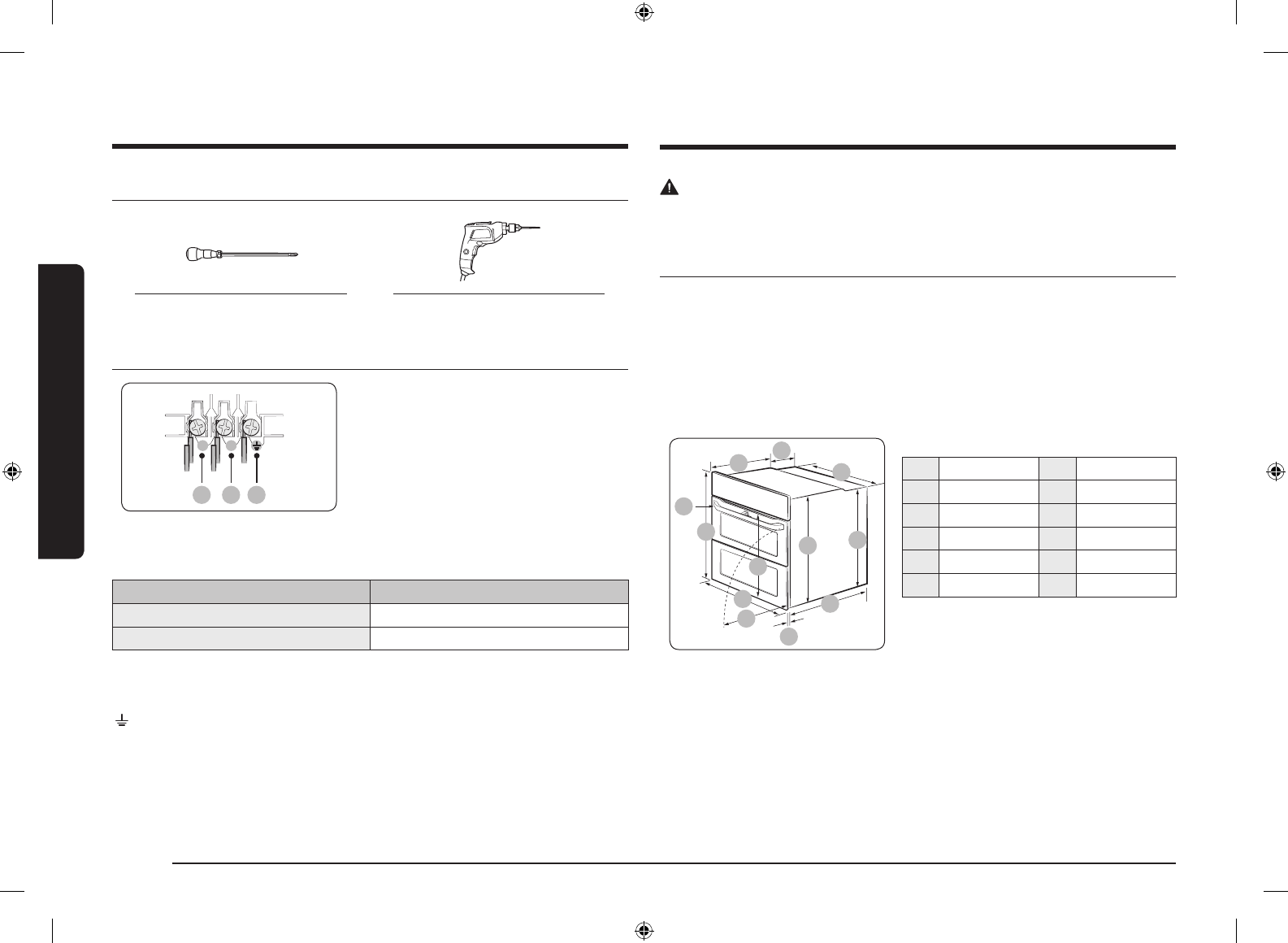

Samsung NV75R5641RB - Инструкция по эксплуатации - Страница 112

8 Қазақ

Орнат

у

Орнату

Пешті орнатуға дайындау

Әмбебап бұрағыш

Бұрғы

Қуат қосылымы

01 02 03

L

N

01

ҚОҢЫР немесе ҚАРА

02

КӨК немесе АҚ

03

САРЫ және ЖАСЫЛ

Пешті электрлі ашаға сұғыңыз. Аша сұғылатын
розеткаға, рұқсат етілетін кернеуге қойылатын
шектеуге байланысты қол жетімсіз болса, қауіпсіздік
стандартына сай келу үшін көп полюсті оқшаулағыш
қосқышты (кем дегенде арасында 3 мм бос орын
бар) пайдаланыңыз. H05 RR-F не H05 VV-F, кемінде
1,5-2,5 мм² болатын, ұзындығы жеткілікті қуат сымын
пайдаланыңыз.

Номиналды ток (A)

Ең кіші қысқа қиманың ауданы

10 < A

≤

 16

1,5 мм

2

16 < A

≤

 25

2,5 мм

2

Пешке жапсырылған жапсырмадан шығыс параметрлерін қараңыз.
Пештің артқы қақпағын бұранда бұрағышты пайдаланып ашыңыз және сымның қапсырмасындағы
бұрандаларды алыңыз. Содан кейін қуат сымдарын тиісті қосылым ағытпаларына жалғаңыз.
( ) ағытпасы жерге тұйықтауға арналған. Әуелі басқа сымдардан ұзын болатын сары және жасыл
сымдарды (жерге тұйықтауға арналған) жалғаңыз. Аша сұғылатын розетканы пайдалансаңыз, пешті
орнатқаннан кейін аша қол жететін жерде тұруға тиіс. Samsung құрылғы жерге мүлдем қосылмаса
немесе дұрыс қосылмаса жауапкершілік көтермейді.

ЕСКЕРТУ

Орнату барысында сымдарды басып немесе майыстырып алмаңыз, оларды пештің қызып тұратын
бөлшектерінен алыс ұстаңыз.

Корпусты орнату

Пешті ас үй жиһазына кіріктіріп орнату керек болса, пештің пластик беттері мен желімделген бөліктері
90 °C градусқа төзімді болуға тиіс. Samsung пештен бөлінген қызудан жиһазға келген зақымға жауапты
емес.
Пешті дұрыс желдету керек. Корпустың астыңғы сөресі мен тірегіш қабырғасының арасына желдету
үшін шамамен 50 мм бос орын қалдыру керек. Пешті жұмыс бетінің астына орнатсаңыз, жұмыс бетін
орнату нұсқауларын орындаңыз.

Орнатуға қажетті өлшемдер

D

E

C

B

A

L

K

J

I

F

H

G

Пеш (мм)

A

560

G

Ең көбі 506

B

175

H

Ең көбі 494

C

370

I

21

D

Ең көбі 50

J

549

E

595

K

572

F

595

L

550
