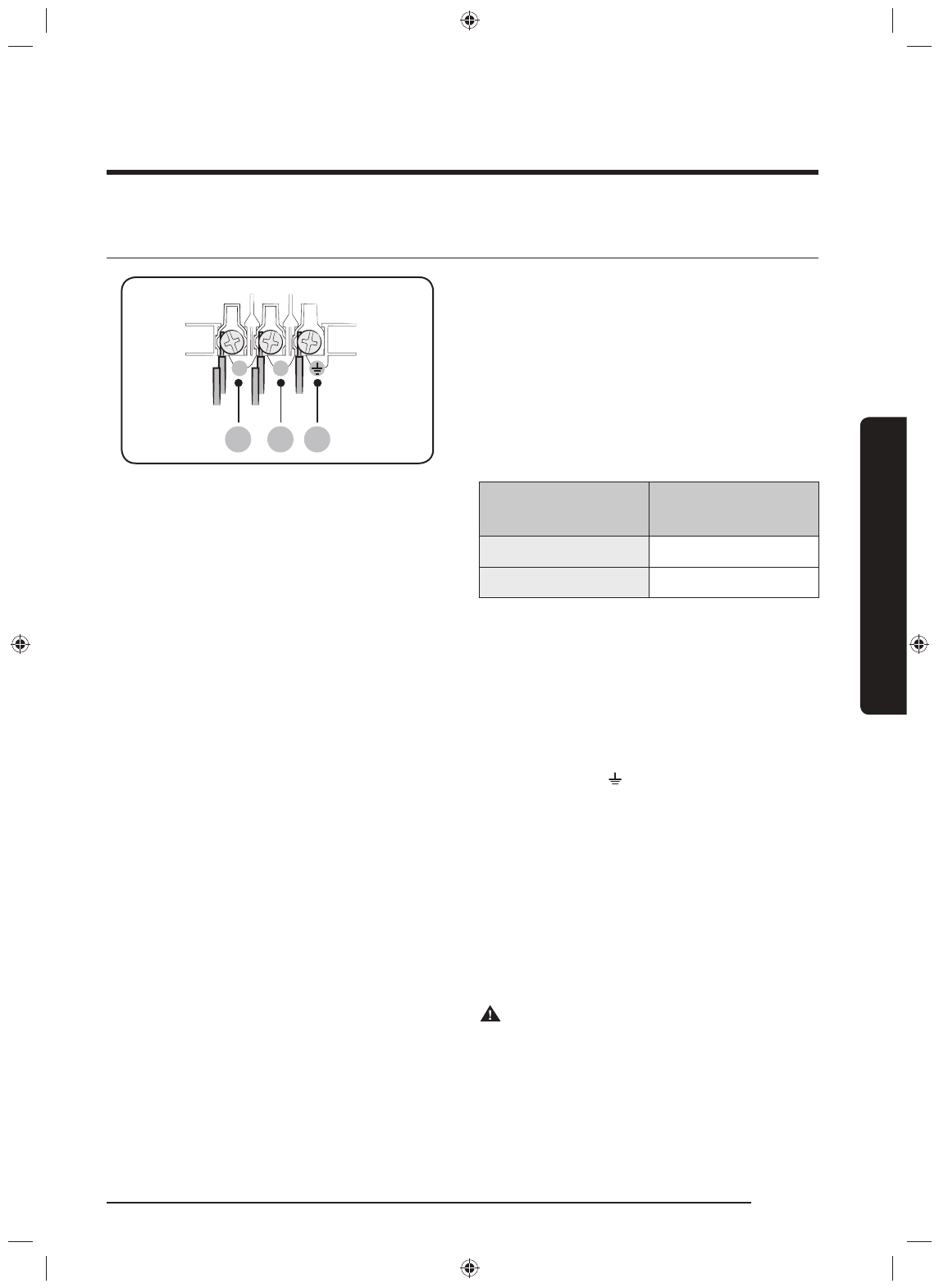

Подключение к источнику питания

01 02 03

L

N

01

КОРИЧНЕВЫЙ или ЧЕРНЫЙ

02

СИНИЙ или БЕЛЫЙ

03

ЖЕЛТЫЙ или ЗЕЛЕНЫЙ

Подключите кабель питания духового шкафа к
розетке электросети. Если штепсельная розетка
недоступна по причине допустимых ограничений
тока, используйте многополюсный выключатель (с
расстоянием между контактами не менее 3 мм) в
соответствии с требованиями техники безопасности.
Используйте кабель питания типа H05 RR-F или
H05 VV-F с минимальным сечением 1,5–2,5 мм² и
достаточной длины.

Номинальный ток (А)

Минимальная площадь

поперечного сечения

10 < А ≤ 16

1,5 мм

2

16 < А ≤ 25

2,5 мм

2

Проверьте информацию о выходной мощности,
указанную в спецификации на табличке,
прикрепленной к духовому шкафу.
С помощью отвертки откройте заднюю крышку
духового шкафа и выкрутите винты крепления скобы
кабеля. Затем подключите провода электропитания
к соответствующим клеммам.
Клемма со значком ( ) предназначена для
подключения кабеля заземления. Сначала
подключите желтый и зеленый провода
(заземление), которые должны быть длиннее других
проводов. При подключении к штепсельной розетки
духовой шкаф следует установить таким образом,
чтобы розетка находилась в легкодоступном месте.
Компания Samsung не несет ответственности
за несчастные случаи, произошедшие из-за
неправильного заземления или его отсутствия.

ПРЕДУПРЕЖДЕНИЕ

Не наступайте на провода, не допускайте их
перекручивания и держите их на достаточном
расстоянии от нагревающихся частей духового
шкафа.
