14

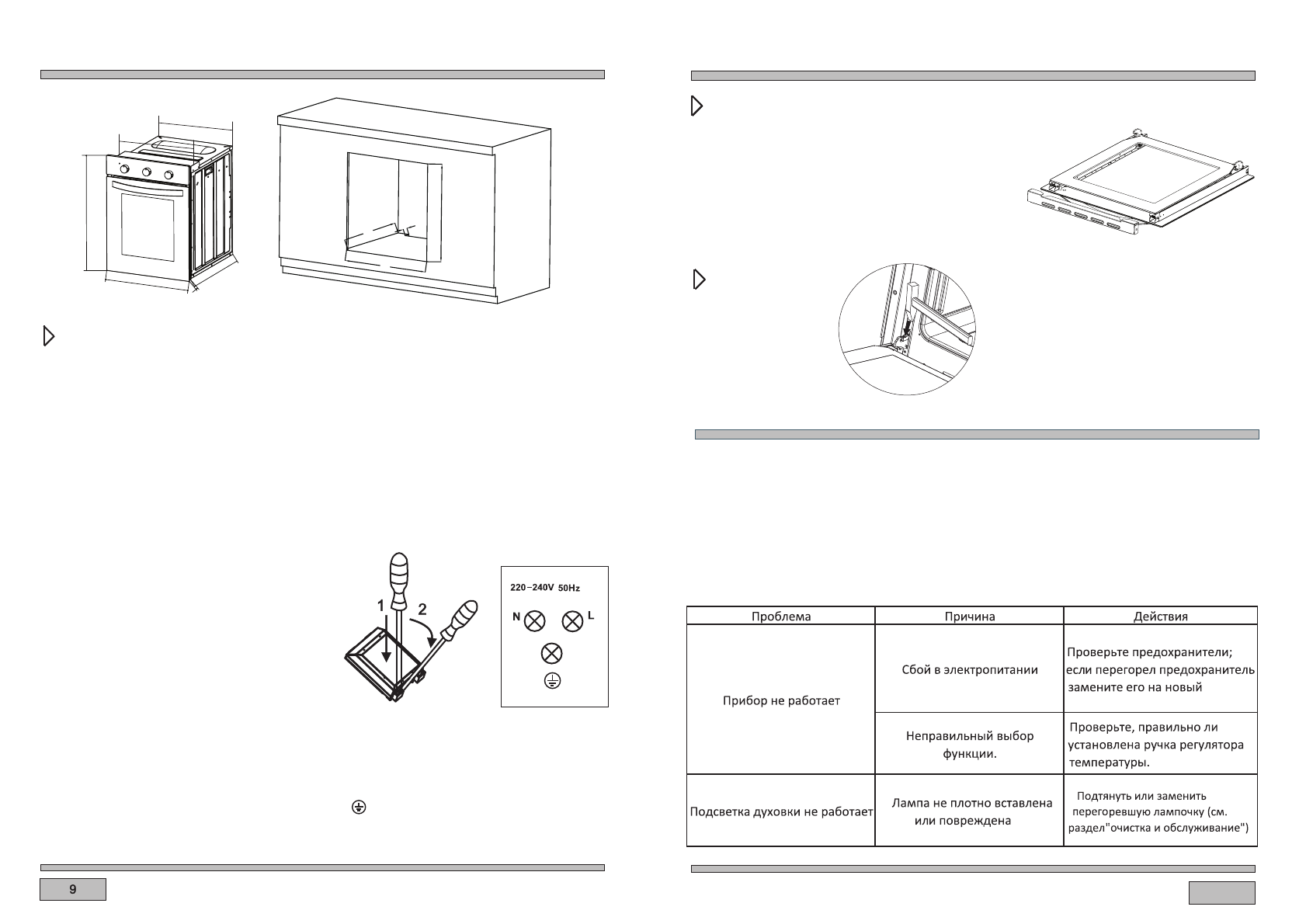

УСТАНОВКА

ЭКСПЛУАТАЦИЯ В СЛУЧАЕ АВАРИЙНОЙ СИТУАЦИИ

Снятие внутренней стеклянной

панели

Открутите пластиковые защелки, находящиеся

по углам на верхней части двери. Далее, выньте

стекло из нижних защелок. После чистки,

вставьте и закрепите стеклянную панель в

обратной последовательности.

Снятие

внутреннего

стека

ЭКСПЛУАТАЦИЯ В СЛУЧАЕ АВАРИЙНОЙ СИТУАЦИИ

В

случае

возникновения

непредвиденных

ситуаций

необходимо

:

Отключить режим нагрева

 Обесточить устройство безопасным образом.
 Обратиться в сервисный центр.
 Некоторые незначительные проблемы могут быть исправлены путем следования

инструкциям

,

приведенным

в

таблице

ниже

:

●

●

●

Установка двери

420

600

545

40

405

409

595

448

20

526

Электрическое

соединение

Внимание!

Все работы по подключению и установке

духового шкафа должны производиться только

квалифицированным специалистом в

соответствии с действующими правилами

техники безопасности и с данными

инструкциями. Запрещается производить

любые изменения в электрической схеме

подключения прибора.
Прежде чем начать монтаж духового шкафа,

убедитесь, что характеристики вашей сети

соответствуют характеристикам на

информационной табличке изделия.

Необходимо

использовать

трехжильный

кабель с минимальным сечением 1,5мм.
Кабель питаия должен быть длиной не менее

1,5 м.
Провод заземления должен быть установлен с

запасом длины таким образом, чтобы его

можно было отсоединить последним в случае

выхода из строя прибора.
Сетевой шнур должен быть размещен таким

образом, чтобы  не соприкасаться с корпусом

духовки из-за опасности оплавления изоляции.

В схеме подключения к общему источнику

напряжения должны быть предусмотрены

двухполюсные автоматические выключатели

(автоматы).

Подключение

к

сети

:

Убедитесь

в

отсутствии

напряжения

в

сети

!

При помощи отвертки откройте крышку разъема

на задней панели устройства. Для этого вставьте

отвертку в защелки в нижней части крышки и

надовите, как показано на рисунке .
Проведите кабель питания через защищающую

от разъединения планку.

Соедините кабель питания с соответствующими

клеммами.

Закройте

крышку

разъема

.

Цветовая

кодировка

:

L -

Фаза

.

Провода

,

как

правило

,

черного

или

коричневого

цвета

.

N -

Ноль

.

Провода

синего

цвета

.

(

) -

Земля

.

Провода

с

сочетанием

зеленого

и

желтого

цветов

.
