Подключение к электросети

Духовые шкафы, оснащенные трехжильным кабелем питания, работают от переменного тока.
Провод заземления окрашен в желто-зеленый цвет.

Подключение кабеля питания

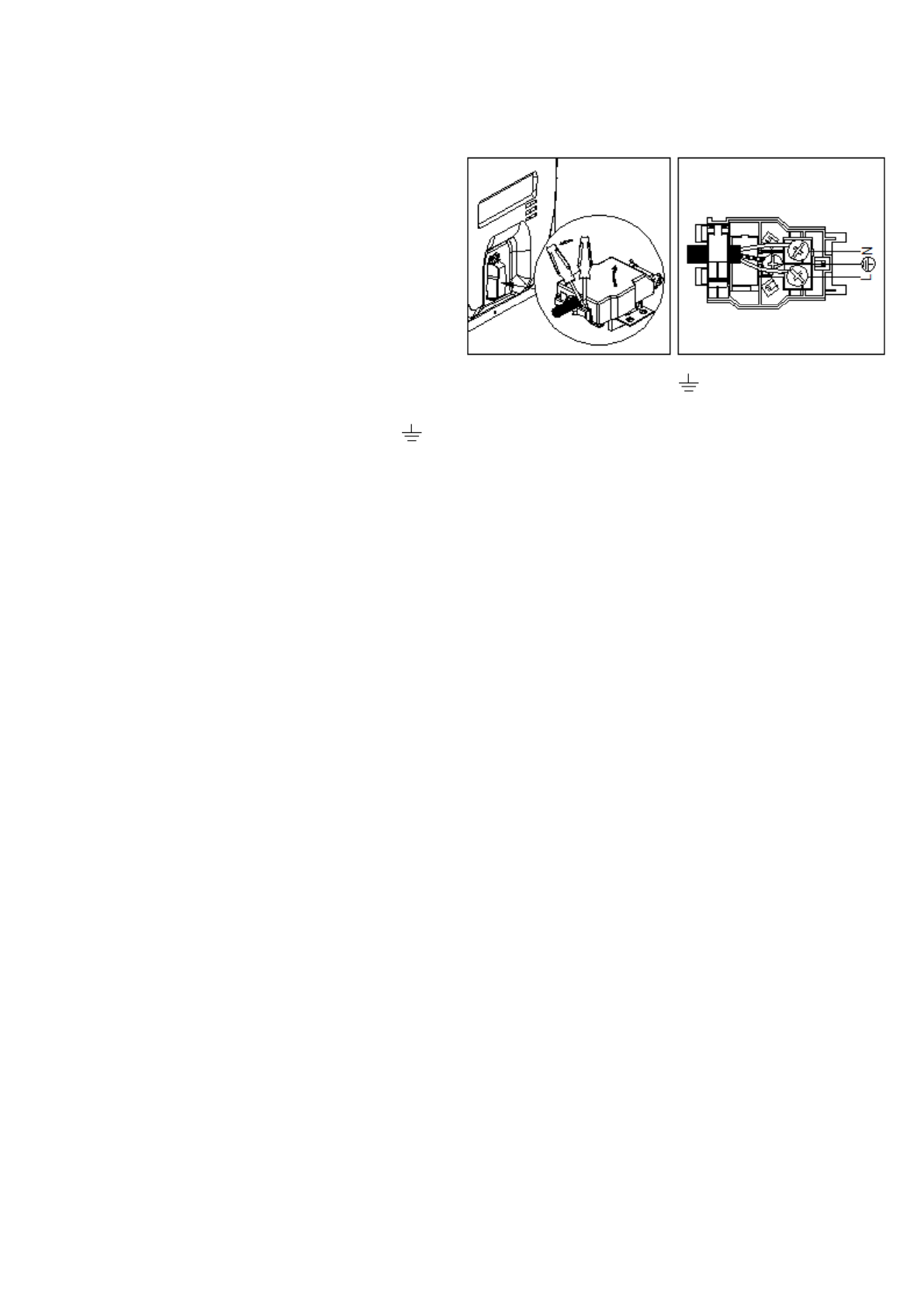

Открытие панели выводов:



используя  отвертку  в  качестве  рычага,
сдвиньте  в  сторону  защелку  на  крышке
панели выводов;



с  помощью  отвертки  отсоедините  кре-
пежные  элементы  и  поднимите  крышку
панели выводов.

Подключение кабеля:



удалите винт соединительного зажима и три контактных винта

L-N-

;



закрепите провода под головками винтов по следующей цветовой схеме:

голубой  (N) –

коричневый (L) – желто-зеленый

;



закрепите  кабель  питания  в  соответствующем  гнезде  при  помощи  защелки  и  закройте
крышку панели выводов.

Подключение кабеля питания к электросети

Установите  стандартную  вилку  в  соответствии  с  нагрузкой,  указанной  на  типовой  табличке
прибора.  При  прямом  подключении  кабеля  к  электросети  необходимо  установить  многопо-
лярный  автомат-выключатель  с  минимальным  расстоянием  между  контактами  3  мм.  Авто-
мат-выключатель выбирается в зависимости от нагрузки и должен соответствовать местным
нормам и правилам (провод заземления к автомату-выключателю не подключается).
Кабель питания должен быть расположен таким образом, чтобы с учетом температуры в по-
мещении  ни  одна  из  его  частей  не  нагревалась  выше  50ºC.  В  противном  случае,  кабель
можно защитить специальной изоляцией.



Электробезопасность  прибора  гарантируется  только  в  том  случае, если  он  правильно и
эффективно заземлен в соответствии с действующими нормами и правилами по электро-
безопасности. Если у Вас есть какие-либо сомнения в эффективности заземления, обра-
титесь к квалифицированному электрику. Производитель снимает с себя ответственность
за повреждения, полученные по причине ненадлежащего заземления прибора.



Перед  подключением  прибора  к  розетке  электросети  проверьте,  чтобы  его  технические
характеристики, указанные на типовой табличке (на приборе и/или его упаковке), соответ-
ствовали параметрам Вашей электросети.



Убедитесь,  что  электрическая  мощность  системы  и  розетки  могут  поддерживать  макси-
мальную мощность прибора (как указано на типовой табличке прибора). В случае возник-
новения сомнений обратитесь к квалифицированному электрику.



Если розетка электросети и вилка прибора несовместимы, замените розетку на подходя-
щую  (обратитесь к электрику). Также электрик должен проверить, подходит ли попереч-
ное  сечение  проводов  розетки  для  передачи  мощности,  необходимой  для  работы  при-
бора.  Не  рекомендуется  использовать  адаптеры,  тройники  и/или  удлинители.  Если  Вам
все же приходится  использовать одноканальные и многоканальные адаптеры или удли-
нители, они должны соответствовать существующим требованиям по технике безопасно-
сти (ТБ). В таких случаях следите, чтобы максимальная допустимая нагрузка, указанная
на одноканальном адаптере или удлинителе, или максимальная мощность, указанная на
многоканальном  адаптере,  не  превышали  допустимые  показатели.

Вилка  и  розетка

должны быть легко доступны.
