21

Стенки смежных шкафов кухонного гарнитура должны быть выполнены из жаропрочного материала.
В  частности, шкафы,  обшитые  шпоном,  должны быть произведены с  использованием  клея,  который
может выдерживать температуры до 100ºC.

Согласно действующим стандартам по безопасности, после установки прибора все его электрические
части должны быть закрыты, чтобы с ними не допускались никакие контакты.

Любые части, которые обеспечивают безопасную работу прибора, должны сниматься только при по-
мощи соответствующих инструментов.

Для фиксации духового шкафа внутри кухонного гарнитура, откройте дверцу прибора и закрепите ее
при помощи 4 деревянных шурупов, которые необходимо вставить в предназначенные для них отвер-
стия по периметру рамки.

Подключение к электросети

Духовые шкафы, оснащенные трехжильным кабелем питания, работают от переменного тока. Провод
заземления окрашен в желто-зеленый цвет.

Подключение кабеля питания

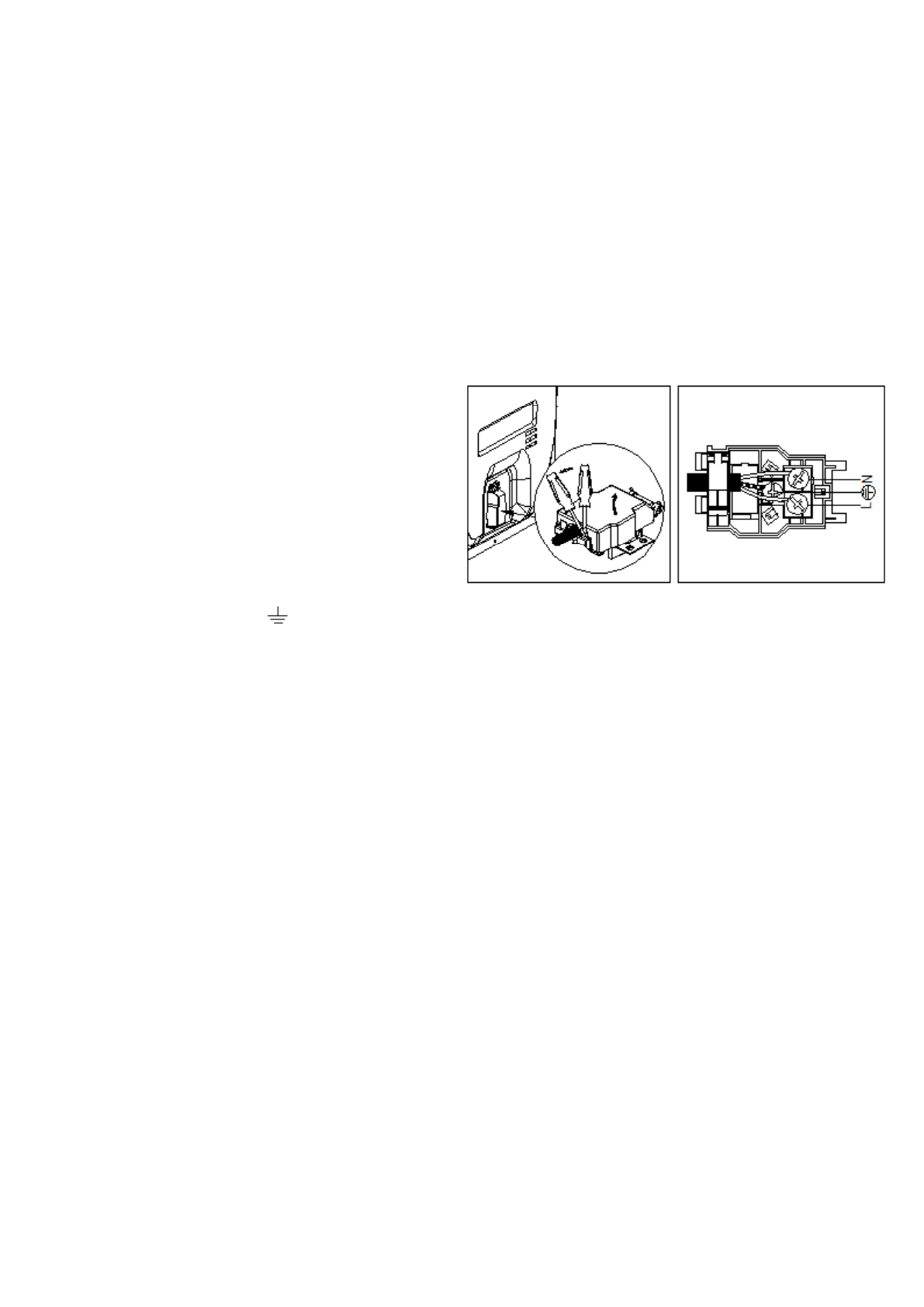

Открытие панели выводов:



используя  отвертку  в  качестве  рычага,
сдвиньте  в  сторону  защелку  на  крышке  па-
нели выводов;



с помощью отвертки отсоедините крепежные
элементы и поднимите крышку панели выво-
дов.

Подключение кабеля:



удалите винт соединительного зажима и три
контактных винта

L-N-

;



закрепите провода под головками винтов по следующей цветовой схеме:

голубой (N) – коричне-

вый (L) – желто-зеленый;



закрепите  кабель  питания  в  соответствующем  гнезде  при  помощи  защелки  и  закройте  крышку
панели выводов.

Подключение кабеля питания к электросети

Установите стандартную вилку в соответствии с нагрузкой, указанной на типовой табличке прибора.
При прямом подключении кабеля к электросети необходимо установить многополярный автомат-вы-
ключатель  с  минимальным расстоянием  между  контактами  3  мм.  Автомат-выключатель  выбирается
в зависимости от нагрузки и должен соответствовать местным нормам и правилам (провод заземле-
ния к автомату-выключателю не подключается).

Кабель питания должен быть расположен таким образом, чтобы с учетом температуры в помещении
ни одна из его частей не нагревалась выше 50ºC. В противном случае, кабель можно защитить спе-
циальной изоляцией.



Электробезопасность  прибора  гарантируется  только  в  том  случае,  если  он правильно  и эффек-
тивно заземлен в соответствии с действующими нормами и правилами по электробезопасности.
Если у Вас есть какие-либо сомнения в эффективности заземления, обратитесь к квалифициро-
ванному электрику. Производитель снимает с себя ответственность за повреждения, полученные
по причине ненадлежащего заземления прибора.



Перед подключением прибора к розетке электросети проверьте, чтобы его технические характе-
ристики, указанные на типовой табличке (на приборе и/или его упаковке), соответствовали пара-
метрам Вашей электросети.



Убедитесь,  что  электрическая  мощность  системы  и  розетки  могут  поддерживать  максимальную
мощность прибора (как указано на типовой табличке прибора). В случае возникновения сомнений
обратитесь к квалифицированному электрику.



Если розетка электросети и вилка прибора не совместимы, замените розетку на подходящую (об-
ратитесь к электрику). Также электрик должен проверить, подходит ли поперечное сечение про-
водов розетки для передачи мощности, необходимой для работы прибора. Не рекомендуется ис-
пользоваться адаптеры, тройники и/или удлинители. Если Вам все же приходится использовать
