32

 | Українська

1 609 92A 0NB | (6.5.14)

Bosch Power Tools

Заява про відповідність

Ми заявляємо під нашу одноособову відповідальність, що
описаний у розділі «Teхнічні дані» продукт відповідає усім
відповідним положенням Директив 2011/65/EU,
2014/30/EU, 2006/42/EС, включаючи їх зміни, а також
наступним нормам: EN 60745-1, EN 60745-2-1.

Технічна документація (2006/42/EC):
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, Germany

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, Germany
31.03.2014

Монтаж



Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.

Додаткова рукоятка



Користуйтеся приладом лише з додатковою
рукояткою 2.

Вкрутіть додаткову рукоятку

2

 у різьбу

9

 на головці

редуктора.

Заміна робочого інструмента

В затискач робочого інструмента

4

 можна встромляти

свердла з конусом Морзе MK2 без перехідних втулок. Для
свердел з конусом Морзе MK1 використовуйте перехідну
втулку

11

.

Слідкуйте за тим, щоб на конусі Морзе не було мастила.

Використання свердел з циліндричним хвостовиком
можливе із зубчастим свердлильним патроном

13

. Для

цього встроміть конусну оправку

12

 в затискач робочого

інструмента

4

 і добре закрутіть зубчастий свердлильний

патрон

13

.



При встромлянні конуса Морзе або конусної
оправки не застосовуйте силу.

Це може призводити

до пошкодження затискача робочого інструмента і
встромленого робочого інструмента.

Перед вийманням встромленого робочого інструмента
відкрутіть додаткову рукоятку

2

.

Встроміть клин для вибивання

10

 в отвір

3

 так, щоб

закруглений бік дивився на притискний щиток

1

.

Якщо клин для вибивання

10

 не просовується у

приводний шпиндель, трохи покрутіть робочий
інструмент.
Притисніть клин для вибивання

10

 в напрямку

притискного щитка

1

 і витягніть робочий інструмент з

затискача робочого інструмента.

Відсмоктування пилу/тирси/стружки



Пил таких матеріалів, як напр., лакофарбових покрить,
що містять свинець, деяких видів деревини, мінералів і
металу, може бути небезпечним для здоров’я.
Торкання або вдихання пилу може викликати у Вас або
у осіб, що знаходяться поблизу, алергічні реакції та/або
захворювання дихальних шляхів.
Певні види пилу, як напр., дубовий або буковий пил,
вважаються канцерогенними, особливо в сполученні з
добавками для обробки деревини (хромат, засоби для
захисту деревини). Матеріали, що містять азбест,
дозволяється обробляти лише спеціалістам.
– Слідкуйте за доброю вентиляцією на робочому місці.
– Рекомендується вдягати респіраторну маску з

фільтром класу P2.

Додержуйтеся приписів щодо оброблюваних
матеріалів, що діють у Вашій країні.



Уникайте накопичення пилу на робочому місці.

Пил

може легко займатися.

Робота

Початок роботи



Зважайте на напругу в мережі! Напруга джерела
струму повинна відповідати значенню, що
зазначене на табличці з характеристиками
електроприладу. Електроприлад, що розрахований
на напругу 230 В, може працювати також і при
220 В.

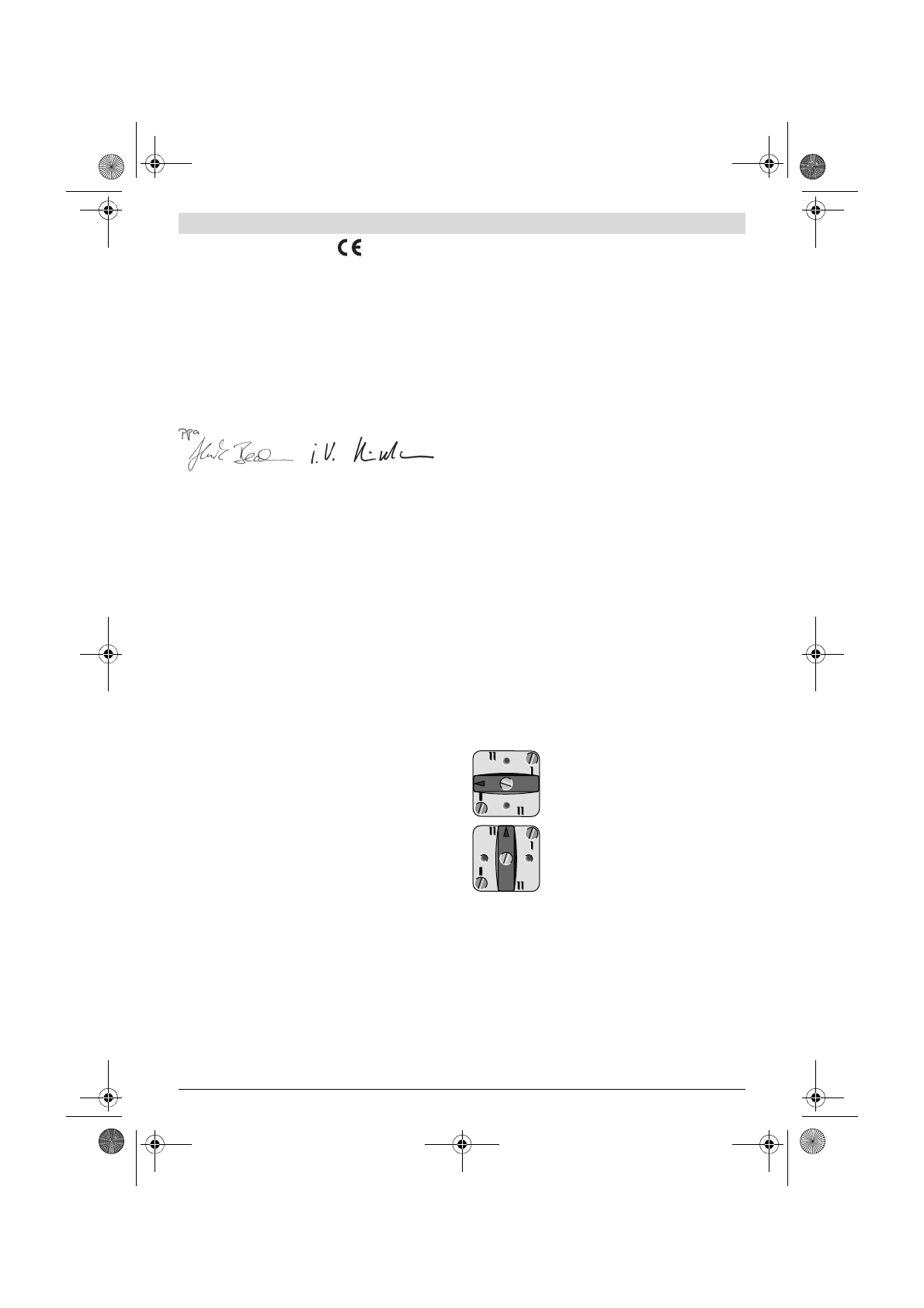

Механічне перемикання швидкості



Перемикайте перемикач швидкості 7, лише коли
електроприлад зупинено.

За допомогою перемикача швидкості

7

 можна

встановлювати 2 діапазони кількості обертів.

1-а швидкість:

Мала кількість обертів; для великих
діаметрів отвору.

2-а швидкість:

Велика кількість обертів; для малих
діаметрів отвору.

Якщо перемикач швидкості

7

 не повертається до упору,

трохи покрутіть приводний шпиндель із свердлом.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
