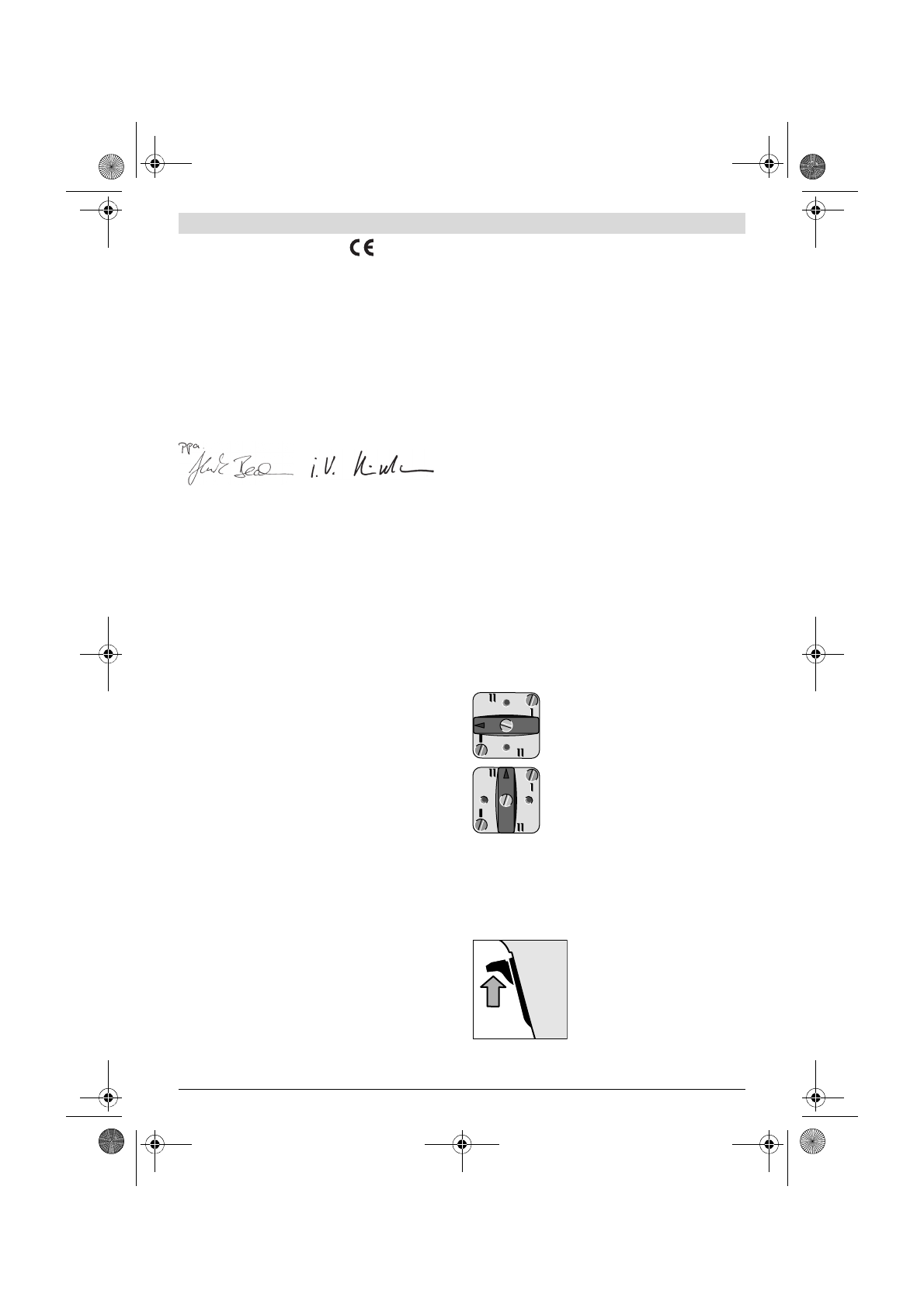

 Русский |

27

Bosch Power Tools

1 609 92A 0NB | (6.5.14)

Заявление о соответствии

Мы заявляем под нашу единоличную ответственность, что
описанный в разделе «Tехнические данные» продукт от-
вечает всем соответствующим положениям Директив
2011/65/EU, 2014/30/EU, 2006/42/EС, включая их из-
менения, а также следующим нормам:
EN 60745-1, EN 60745-2-1.

Техническая документация (2006/42/EС):
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, Germany

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, Germany
31.03.2014

Сборка



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.

Дополнительная рукоятка



Пользуйтесь электроинструментом только с допол-
нительной рукояткой 2.

Ввинтите дополнительную рукоятку

2

 в резьбу

9

 редук-

торной головки.

Замена рабочего инструмента

В патрон

4

 можно непосредственно устанавливать сверла

с конусом Морзе2. Для сверл с конусом Морзе1 приме-
няйте переходную гильзу

11

.

Конус и конусная втулка должны быть очищены от смазки.

Применение сверл с цилиндрическим хвостовиком воз-
можно со сверлильным патроном с зубчатым венцом

13

.

Для этого вставьте коническую оправку

12

 в патрон

4

 и

прочно навинтите сверлильный патрон с зубчатым вен-
цом

13

.



При установке конуса Морзе или конической оправ-
ки не применяйте силу.

Это может привести к повре-

ждению патрона и устанавливаемого инструмента.

Перед снятием установленного инструмента отвинтите до-
полнительную рукоятку

2

.

Вставьте клин для выталкивания инструмента

10

 в отвер-

стие

3

 так, чтобы его закругленная сторона была обраще-

на к прижимной плите

1

.

Если клин

10

 не проходит через приводной шпиндель, по

поверните немного рабочий инструмент.
Прижмите клин

10

 в направлении прижимной плиты

1

 и

выньте инструмент из патрона.

Отсос пыли и стружки



Пыль некоторых материалов, как напр., красок с
содержанием свинца, некоторых сортов древесины,
минералов и металлов, может быть вредной для здоро-

вья. Прикосновение к пыли и попадание пыли в дыха-
тельные пути может вызвать аллергические реакции
и/или заболевания дыхательных путей оператора или
находящегося вблизи персонала.
Определенные виды пыли, напр., дуба и бука, считают-
ся канцерогенными, особенно совместно с присадка-
ми для обработки древесины (хромат, средство для за-
щиты древесины). Материал с содержанием асбеста
разрешается обрабатывать только специалистам.
– Хорошо проветривайте рабочее место.
– Рекомендуется пользоваться респираторной ма-

ской с фильтром класса Р2.

Соблюдайте действующие в Вашей стране предписа-
ния для обрабатываемых материалов.



Избегайте скопления пыли на рабочем месте.

Пыль

может легко воспламеняться.

Работа с инструментом

Включение электроинструмента



Учитывайте напряжение сети! Напряжение источни-
ка тока должно соответствовать данным на завод-
ской табличке электроинструмента. Электроинстру-
менты на 230 В могут работать также и при напря-
жении 220 В.

Механический выбор передачи



Переключатель передач 7 допускается переклю-
чать только в состоянии покоя электроинструмента.

Переключателем передач

7

 можно предварительно вы-

брать один из двух диапазонов числа оборотов.

1-ая передача:

Диапазон низкого числа оборотов; для ра-
бот с большим диаметром сверла.

2-ая передача:

Диапазон высокого числа оборотов; для
работы с маленьким диаметром сверла.

Если переключатель передач

7

 не поддается повороту до

упора, то слегка покрутите приводной шпиндель со свер-
лом.

Включение/выключение

Для

включения

 электроинструмента нажмите на выклю-

чатель

6

 и держите его нажатым.

Для

фиксирования

 нажатого вы-

ключателя

6

 сдвиньте кнопку фик-

сирования

5

 вверх.

Для

выключения

 электроинстру-

мента отпустите выключатель

6

или, если он был зафиксирован
кнопкой фиксирования

5

, нажмите

и отпустите выключатель

6

.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
