22

 | Magyar

1 609 92A 0NB | (6.5.14)

Bosch Power Tools

Összeszerelés



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.

Pótfogantyú



Az elektromos kéziszerszámot csak az arra felszerelt 2
pótfogantyúval együtt szabad használni.

Csavarja be a

2

 pótfogantyút a hajtóműfejen található

9

 me-

netbe.

Szerszámcsere

A

4

 szerszámbefogóegységbe az MK2 Morse-kúppal ellátott

fúrószerszámokat közvetlenül be lehet helyezni. Az MK1 Mor-
se-kúppal ellátott fúrókhoz használja a

11

.

Redukáló hüvelyt. Ügyeljen arra, hogy a Morse-kúp és a belső
Morse-kúp zsírmentes legyen.

A berendezéssel hengeres szárú fúrószerszámokat a

13

 fo-

gaskoszorús fúrótokmány alkalmazásával lehet használni. Eh-
hez helyezze be a

12

 kúpos tüskét a

4

 szerszámbefogó egy-

ségbe és csavarozza szorosan be a

13

 fogaskoszorús fúrótok-

mányt.



A Morse-kúp, illetve a kúpos tüske behelyezésekor ne
alkalmazzon erőszakot.

Ez a szerszámbefogó egység és a

behelyezett szerszámok megrongálódásához vezethet.

A behelyezett szerszám kivétele előtt csavarja le a

2

 pótfogan-

tyút.
Dugja bele a

10

 kihajtóéket úgy a

3

 furatba, hogy a lekerekí-

tett oldal az

1

nyomólap felé mutasson.

Ha nem lehet átdugni a

10

 kihajtóéket a hajtótengelyen, for-

dítsa kissé el a betétszerszámot.
Nyomja be a

10

 kihajtóéket az

1

 nyomólap felé és válassza le

a betétszerszámot a szerszámbefogó egységről.

Por- és forgácselszívás



Az ólomtartalmú festékrétegek, egyes fafajták, ásványok
és fémek pora egészségkárosító hatású lehet. A poroknak
a kezelő vagy a közelben tartózkodó személyek által törté-
nő megérintése vagy belégzése allergikus reakciókhoz
és/vagy a légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő ha-
tásúak, főleg ha a faanyag kezeléséhez más anyagok is van-
nak bennük (kromát, favédő vegyszerek). A készülékkel
azbesztet tartalmazó anyagokat csak szakembereknek
szabad megmunkálniuk.
– Gondoskodjon a munkahely jó szellőztetéséről.
– Ehhez a munkához célszerű egy P2 szűrőosztályú por-

védő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be
az adott országban érvényes előírásokat.



Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-
sen össze por.

A porok könnyen meggyulladhatnak.

Üzemeltetés

Üzembe helyezés



Ügyeljen a helyes hálózati feszültségre! Az áramforrás
feszültségének meg kell egyeznie az elektromos kézi-
szerszám típustábláján található adatokkal. A 230 V-os
berendezéseket 220 V hálózati feszültségről is szabad
üzemeltetni.

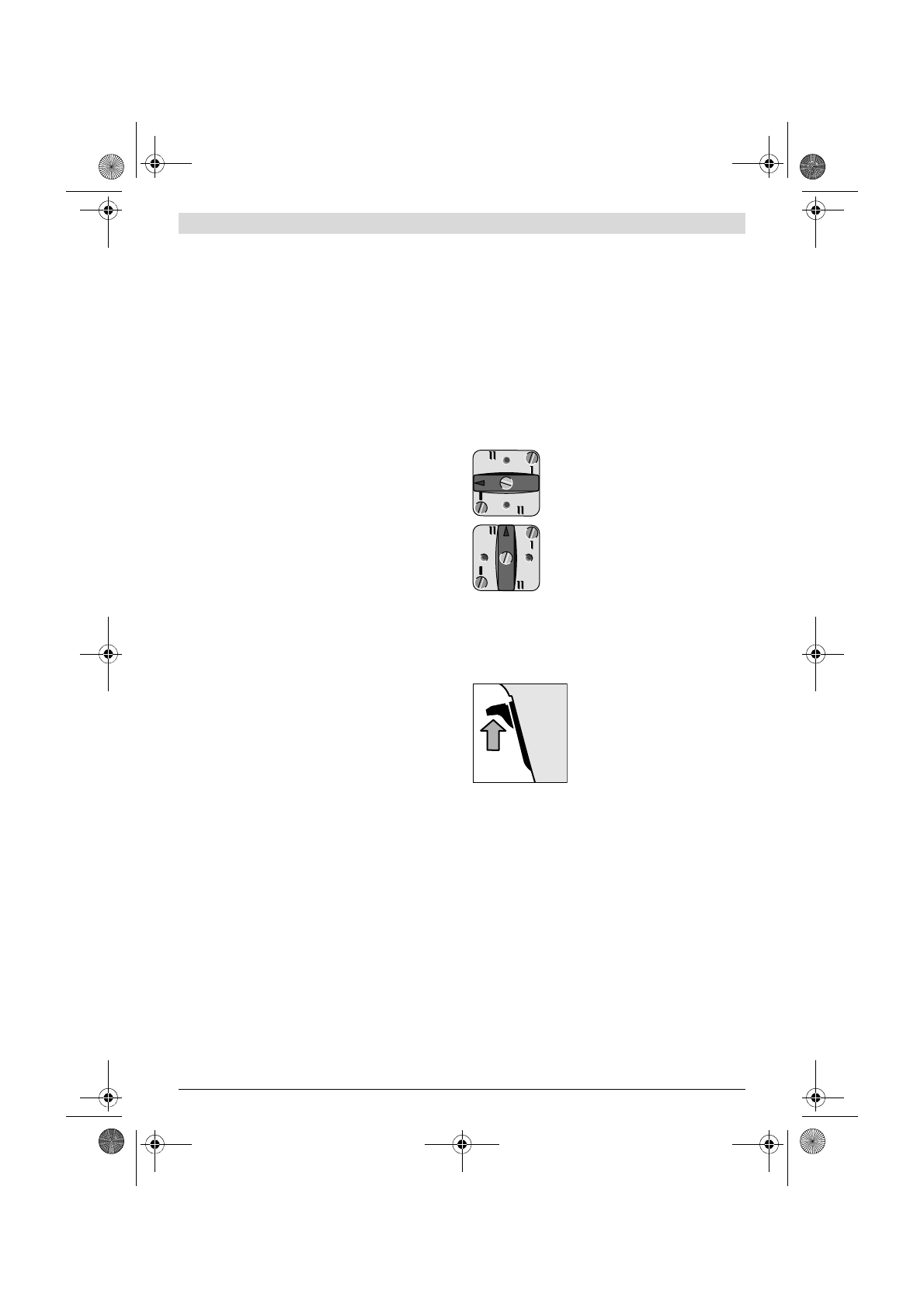

Mechanikus fokozatválasztás



A 7 fokozatváltó kapcsolót csak álló elektromos kézi-
szerszám mellett szabad átkapcsolni.

A

7

 fokozatváltó kapcsolóval 2 különböző fordulatszám tarto-

mányt lehet előre kijelölni.

I. fokozat:

Alacsony fordulatszám tartomány; nagy fú-
róátmérővel végzett fúráshoz.

II. fokozat:

Magas fordulatszám tartomány; kis fúróát-
mérővel végzett fúráshoz.

Ha a

7

 fokozatváltó kapcsolót nem lehet ütközésig elfordítani,

akkor forgassa el kissé a fúróval a hajtóorsót.

Be- és kikapcsolás

Az elektromos kéziszerszám

üzembe helyezéséhez

 nyomja

be és tartsa benyomva a

6

 be-/kikapcsolót.

A benyomott

6

 be-/kikapcsoló

rete-

szeléséhez

 tolja el felfelé az

5

 rögzí-

tőgombot.

Az elektromos kéziszerszám

kikap-

csolásához

 engedje el a

6

 be-/kikap-

csolót, illetve, ha az az

5

 reteszelő-

gombbal reteszelve van, nyomja be
rövid időre a

6

 be-/kikapcsolót, majd

engedje el azt.

Az energia megtakarítására az elektromos kéziszerszémot
csak akkor kapcsolja be, ha használja.

A fordulatszám beállítása (GBM 23-2 E)

A bekapcsolt elektromos kéziszerszám fordulatszámát a

6

be-/kikapcsoló különböző mértékű benyomásával fokozat-
mentesen lehet szabályozni.

A

6

 be-/kikapcsolóra gyakorolt enyhe nyomás alacsony fordu-

latszámot eredményez. A nyomás növelésekor a fordulatszám
is megnövekszik.

Munkavégzési tanácsok

A hűtéshez és kenéshez használjon egy fúróemulziót vagy vá-
góolajat, hogy megelőzze a fúró túlhevülését vagy beszorulá-
sát.
