 Česky |

13

Bosch Power Tools

1 609 92A 0NB | (6.5.14)

nepoužívá. To může zatíženi vibracemi po celou pracovní do-
bu zřetelně zredukovat.
Stanovte dodatečná bezpečnostní opatření k ochraně obslu-
hy před účinky vibrací, jako je např. údržba elektronářadí
a nástrojů, udržování teplých rukou, organizace pracovních
procesů.

Prohlášení o shodě

Prohlašujeme na výhradní zodpovědnost, že výrobek popsa-
ný v části „Technická data“ splňuje všechna příslušná ustano-
vení směrnic 2011/65/EU, 2014/30/EU, 2006/42/ES včet-
ně jejich změn a je v souladu s následujícími normami:
EN 60745-1, EN 60745-2-1.

Technická dokumentace (2006/42/ES) u:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, Germany

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, Germany
31.03.2014

Montáž



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.

Přídavná rukojeť



Používejte Vaše elektronářadí pouze s přídavnou ruko-
jetí 2.

Přídavnou rukojeť

2

 našroubujte do závitu

9

 na hlavě převo-

dovky.

Výměna nástroje

Do nástrojového držáku

4

 lze přímo nasadit vrtací nástroje s

kuželem Morse MK2. Pro vrtáky s kuželem Morse MK1 použij-
te redukční pouzdro

11

.

Dbejte na to, aby kužele Morse byly bez tuku.

Nasazení vrtacích nástrojů s válcovou stopkou je možné za po-
moci vrtacího sklíčidla s ozubeným věncem

13

. K tomu na-

saďte kuželový trn

12

 do nástrojového držáku

4

 a sklíčidlo s

ozubeným věncem

13

 pevně utáhněte.



Při nasazování kužele Morse resp. kuželového trnu ne-
používejte žádné násilí.

To může vést k poškozením ná-

strojového držáku a nasazeného nástroje.

Pro odnětí nasazeného nástroje odšroubujte přídavnou ruko-
jeť

2

.

Nastrčte vyrážecí klín

10

 do otvoru

3

 tak, aby zaoblená strana

ukazovala k přítlačné desce

1

.

Nelze-li vyrážecí klín

10

 prostrčit hnacím vřetenem, pak o ně-

co pootočte nasazený nástroj.
Zatlačte vyrážecí klín

10

 ve směru přítlačné desky

1

 a uvolně-

te nástroj z nástrojového držáku.

Odsávání prachu/třísek



Prach materiálů jako olovoobsahující nátěry, některé dru-
hy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kon-
takt s prachem nebo vdechnutí mohou vyvolat alergické re-
akce a/nebo onemocnění dýchacích cest obsluhy nebo v
blízkosti se nacházejících osob.
Určitý prach jako dubový nebo bukový prach je pokládán
za karcinogenní, zvláště ve spojení s přídavnými látkami
pro ošetření dřeva (chromát, ochranné prostředky na dře-
vo). Materiál obsahující azbest smějí opracovávat pouze
specialisté.
– Pečujte o dobré větrání pracovního prostoru.
– Je doporučeno nosit ochrannou dýchací masku s třídou

filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané
materiály.



Vyvarujte se usazenin prachu na pracovišti.

Prach se

může lehce vznítit.

Provoz

Uvedení do provozu



Dbejte síťového napětí! Napětí zdroje proudu musí sou-
hlasit s údaji na typovém štítku elektronářadí. Elektro-
nářadí označené 230 V smí být provozováno i na 220 V.

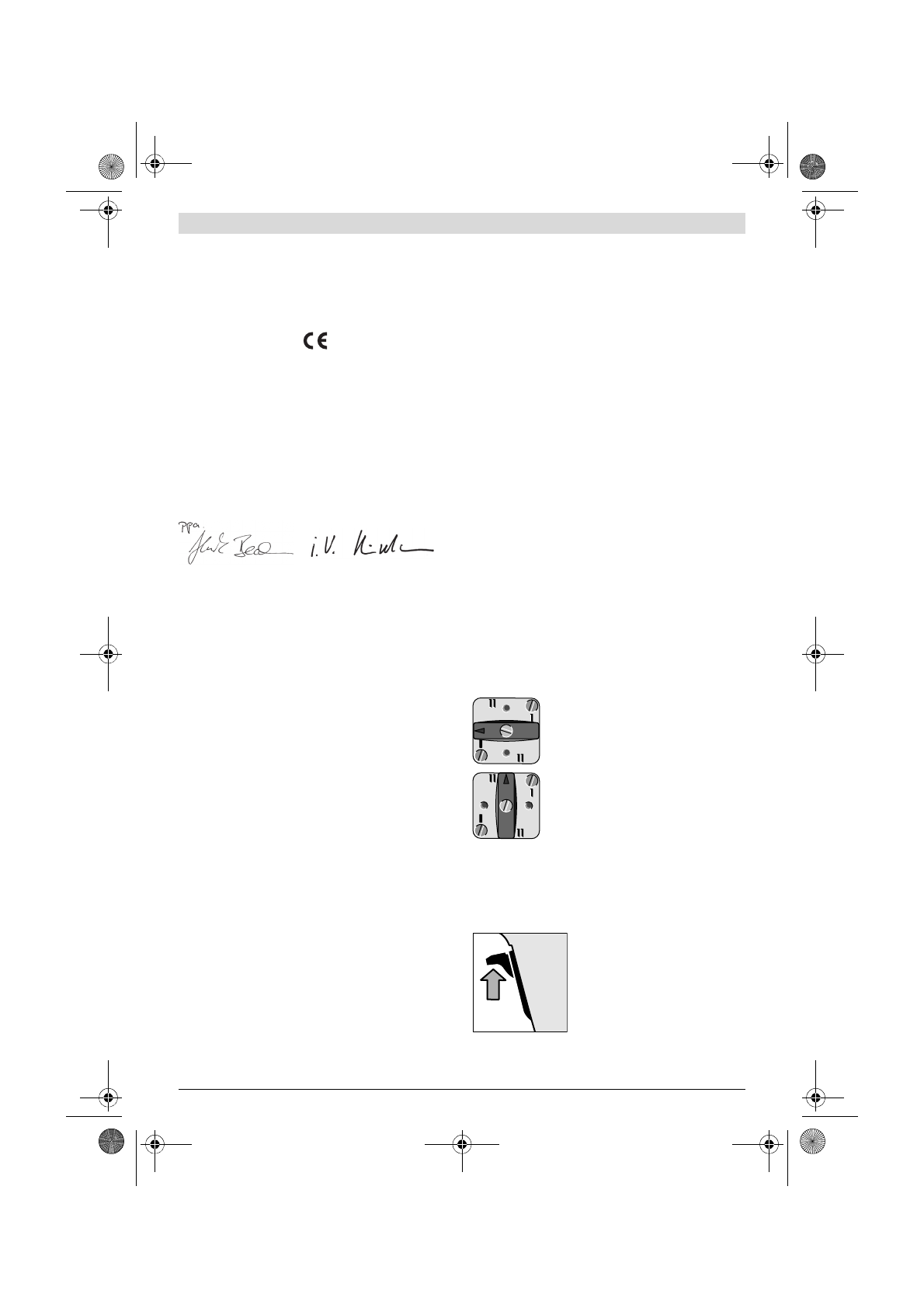

Mechanická volba převodu



Přepínač volby převodu 7 ovládejte jen za klidového
stavu elektronářadí.

Pomocí přepínače volby převodu

7

 můžete předvolit

2 rozsahy počtu otáček.

Stupeň I:

Nižší rozsah počtu otáček; pro práce s vel-
kým průměrem vrtání.

Stupeň II:

Vyšší rozsah počtu otáček; pro práce s ma-
lým průměrem vrtání.

Pokud nelze přepínač volby převodu

7

 natočit až na doraz, po-

otočte o něco hnací vřeteno s vrtákem.

Zapnutí – vypnutí

K

uvedení

 elektronářadí

do provozu

 stlačte spínač

6

 a podrž-

te jej stlačený.

Pro

aretaci

 stlačeného spínače

6

 po-

suňte aretační tlačítko

5

 nahoru.

K

vypnutí

 elektronářadí spínač

6

uvolněte popř. je-li aretačním tlačít-
kem

5

 zaaretován, spínač

6

 krátce

stlačte a potom jej uvolněte.

Aby se šetřila energie, zapínejte elektronářadí jen pokud jej
používáte.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
