 Srpski |

85

Bosch Power Tools

1 609 92A 3LD | (4.10.16)

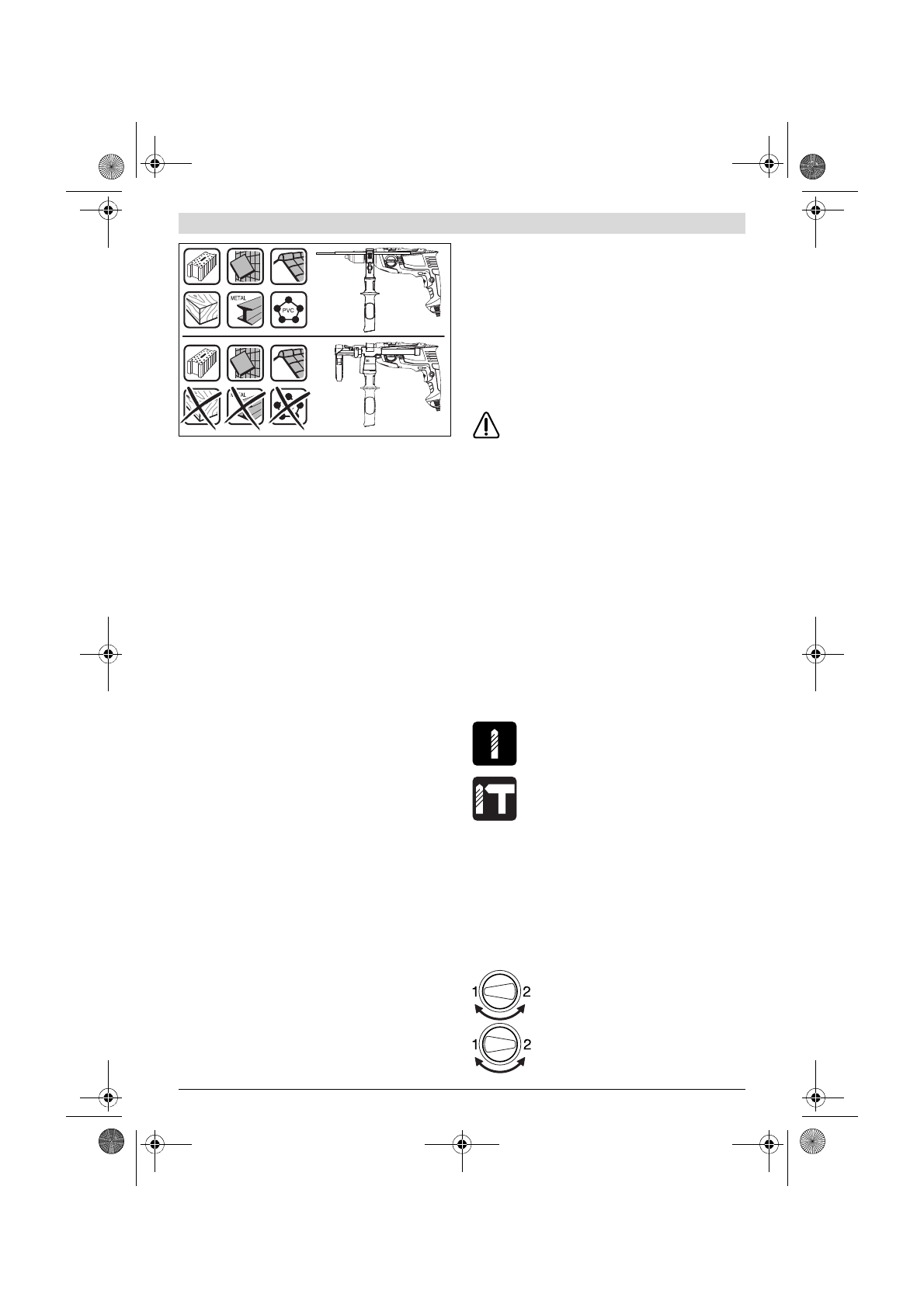

Da biste posudu za prašinu koristili na najbolji način, molimo
Vas da pratite sledeća uputstva:
– Vodite računa o tome da posuda za prašinu leži u ravni sa

predmetom rada, odnosno sa zidom. Time se istovremeno
olakšava i bušenje pod pravim uglom.

– Posle dostizanja željene dubine bušenja izvucite prvo

burgiju iz otvora i isključite bušilicu sa udarcima.

– Posebno pri radu sa većim presecima burgije može se

zaštitni prsten od prašine

15

 istrošiti. Kod oštećenja

zamenite ga.

Promena alata

Stezna glava sa brzim stezanjem (pogledajte sliku H)

Kod ne pritisnutog prekidača za uključivanje-isključivanje

6

blokira se vreteno bušilice. Ovo omogućava bržu, udobniju i
jednostavniju promenu upotrebljenog električnog alata u
steznoj glavi.

Otvorajte brzu steznu glavu

1

 okretanjem u pravcu okretanja



, sve dok se ne bude mogao ubaciti alat. Ubacite alat.

Zavrćite čvrsto rukom čauru brze stezne glave

1

 u pravcu

okretanja



 sve dok ne prestane da se čuje preskakanje.

Stezna glava se tako automatski blokira.

Blokada se ponovo oslobadja, ako za uklanjanje alata čauru
okrećete u suprotnom pravcu.

Alati za odvrtku

Kod korišćenja umetaka za uvrtač

25

 trebali bi uvek da

koristite univerzalni držač umetaka

24

. Koristite samo

umetke uvrtača koji odgovaraju glavi zavrtnja.

Za uvrtanje postavite preklopnik „bušenje/bušenje sa
udarcima“

2

 uvek na simbol „bušenje“.

Promena stezne glave



Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.

Demonža stezne glave (pogledajte sliku I)

Demontirajte dodatnu dršku i dovedite prekidač za biranje
brzine

3

 u srednju poziciju izmedju 1. i 2. brzine.

Ubacite jednu čeličnu čivijicu Ø 4 mm sa oko 50 mm dužine u
otvor na vratu vretena, da bi blokirali vreteno bušilice.

Ubacite imbus ključ

27

 sa kraćim krajem napred u steznu

glavu sa brzim stezanjem

1

.

Postavite električni alat na stabilnu podlogu, na primer na
radni sto. Držite čvrsto električni alat i odvrnite brzu steznu
glavu

1

 okretanjem imbus ključa

27

 u pravcu okretanja



.

Jedna „slepljena“ brza stezna glava se odvrće lakim udarcem
na dugi rukavac imbus ključa

27

. Uklonite imbus ključ iz brze

stezne glave i potpuno odvrnite brzu steznu glavu.

Montaža stezne glave (pogledajte sliku J)

Montaža stezne glave sa brzim stezanjem se vrši obrnutim
redosledom.



Uklonite ponovo posle izvršene montaže stezne galve
čeličnu čivijicu iz otvora.

Stezna glava mora da se stegne sa zateznim
momentom od oko 50 – 55 Nm.

Rad

Puštanje u rad



Obratite pažnju na napon mreže! Napon strujnog izvora
mora biti usaglašen sa podacima tipske tablice
električnog alata. Električni alati označeni sa 230 V
mogu da rade i sa 220 V.

Podešavanje smera okretanja (pogledajte sliku K)

Sa preklopnikom smera okretanja

4

 možete menjati smer

okretanja električnog alata. Kod pritisnutog prekidača za
uključivanje-isključivanje

6

 ovo nije moguće.

Desni smer:

 Za bušenje i uvrtanje zavrtanja pritisnite

preklopnik za pravac okretanja

4

 u desno do graničnika.

Levi smer:

 Za otpuštanje odnosno odvrtanje zavrtanja i

navrtki pritisnite preklopnik za pravac okretanja

4

 u levo do

graničnika.

Podešavanje vrste rada

Bušenje i uvrtanje

Stavite preklopnik

2

 na simbol „bušenje“.

Bušenje sa udarcima

Postavite preklopnik

2

 na simbol „bušenje sa

udarcima“.

Preklopnik

2

 čujno uskače i može se aktivirati i sa motorom u

radu.

Mehaničko biranje brzina



Možete aktivirati prekidač za biranje brzine 3 kod
električnog alata u sporom radu. Ovo ne bi trebalo
medjutim da se radi u stanju mirovanja, pr punom
opterećenju ili maksimalnim obrtajima.

Sa prekidačem za biranje brzina

3

 možete prethodno birati

2 područja broja obrtaja.

Brzina I:

Niže područje obrtaja: za rad sa većim
presekom ili uvrtanjem.

Brzina II:

Veće područje obrtaja, za rad sa manjim
presekom.
