32

 | Magyar

1 609 92A 3LD | (4.10.16)

Bosch Power Tools

Tolja el annyira hátrafelé a

17

 beállító gyűrűt, hogy a távolság

megfeleljen a kívánt

X

 furatmélységnek, vagy tegyen egy fali-

fabetétet a sínre és tolja el hátrafelé a

17

 beállító gyűrűt a fa-

lifabetéthez. Forgassa el a

17

 beállító gyűrűt a reteszeléshez

jobbra

. Vegye le ismét a falifabetétet a sínről. A furatmély-

ség most megfelel a sínen beállított

X

 hosszúságnak.

Megjegyzés:

Falifabetétek alkalmazása esetén a pontos fu-

ratmélység igen fontos. Ha a kifúrt furat túl mély, a falifabetét
túl messze belecsúszik a falba, illetve a munkadarabba. Ha a
nyílás túl kicsi, a falifabetét kiáll.

A porgyűjtő tartály kiürítése (lásd a „G” ábrát)

A

11

 porgyűjtő tartály téglafalban kb. 25 darab 30 mm furat-

mélységű és 6 mm furatátmérőjű furathoz elegendő.

– A

11

 porgyűjtő tartály levételéhez nyomja meg az oldalsó

12

 reteszelés feloldó gombokat és húzza le lefelé mutató

irányba a porgyűjtő tartályt.

– Ürítse  ki  a

11

 porgyűjtő tartályt és ismét tegye be a helyére

(a tartálynak hallhatóan be kell pattannia).

A Drill Assistant leszerelése

– Tartsa benyomva a

13

 porfogó szerkezet

16

 kapcsát és

húzza le előrefelé a

13

 porfogó szerkezetet.

– Forgassa  el  a

18

 szárnyascsavart az óramutató járásával el-

lenkező irányba, amíg a

9

 pótfogantyút el lehet tolni és húz-

za le a

9

 pótfogantyút az elektromos kéziszerszámról.

– Forgassa  el  a

17

 beállító gyűrűt a reteszelés feloldásához

balra .

– Tartsa erőteljesen fogva a

9

 pótfogantyút és tolja el a sínt a

pótfogantyú felé, amíg az jól hallhatóan bepattan a helyére.

Porelszívás/porgyűjtő tartály



Az ólomtartalmú festékrétegek, egyes fafajták, ásványok
és fémek pora egészségkárosító hatású lehet. A poroknak
a kezelő vagy a közelben tartózkodó személyek által törté-
nő megérintése vagy belégzése allergikus reakciókhoz
és/vagy a légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő ha-
tásúak, főleg ha a faanyag kezeléséhez más anyagok is van-
nak bennük (kromát, favédő vegyszerek). A készülékkel
azbesztet tartalmazó anyagokat csak szakembereknek
szabad megmunkálniuk.
– Használjon az anyagnak megfelelő porelszívást.
– Gondoskodjon a munkahely jó szellőztetéséről.
– Ehhez a munkához célszerű egy P2 szűrőosztályú por-

védő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be
az adott országban érvényes előírásokat.



Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-
sen össze por.

A porok könnyen meggyulladhatnak.



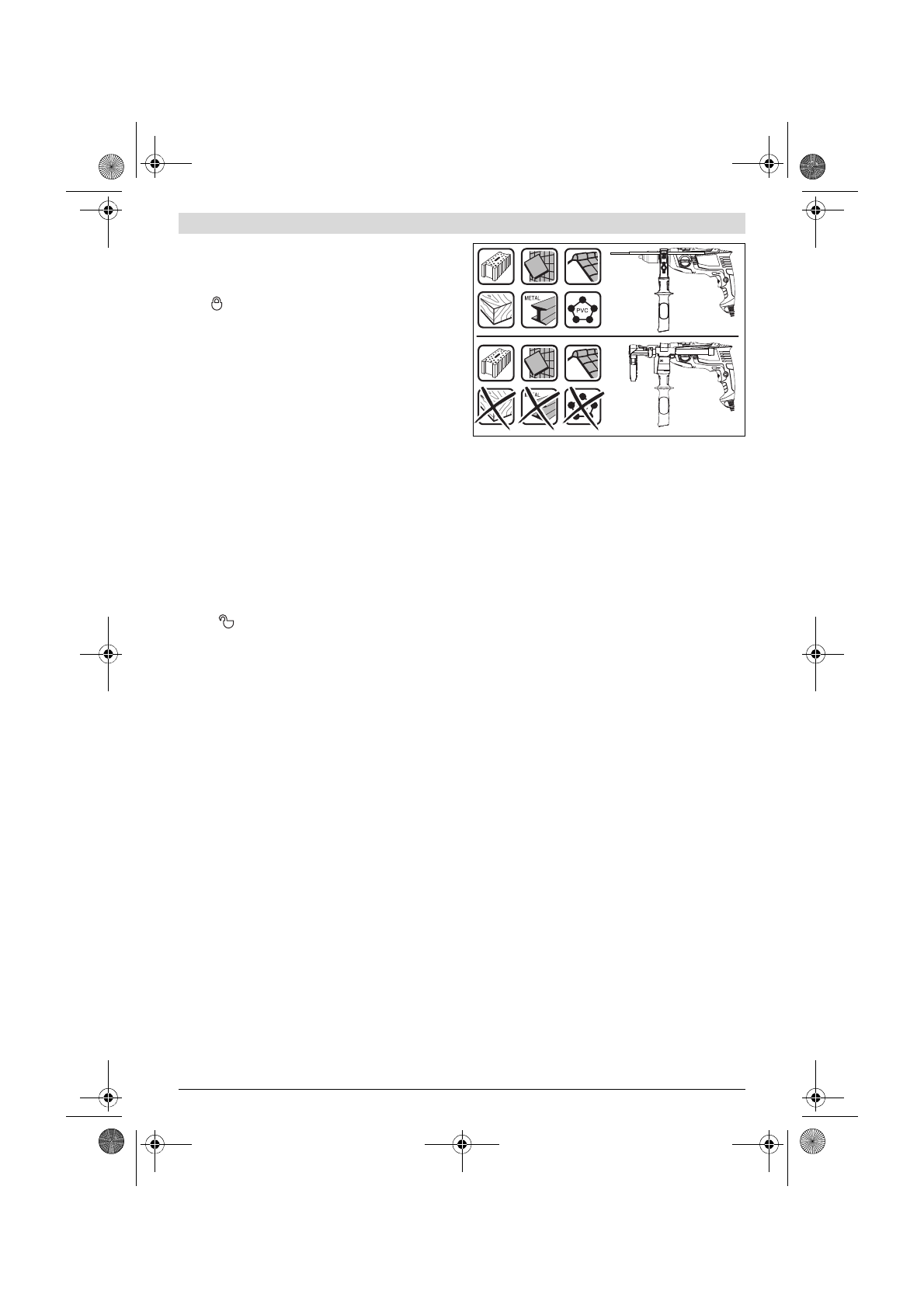

A portartályt csak beton és kő megmunkálásához hasz-
nálja.

A faforgácsok és műanyag forgácsok könnyen dugu-

lásokhoz vezethetnek.



Figyelem: tűz keletkezhet! Ha a porgyűjtő tartály fel
van szerelve, ne munkáljon meg a berendezéssel fémes
anyagokat.

A forró fémforgácsok meggyújthatják a por-

gyűjtő tartály részeit.

A porgyűjtő tartály optimális használatához ügyeljen a követ-
kező tájékoztatóra:
– Ügyeljen arra, hogy a porgyűjtő tartály egy síkban legyen a

munkadarabbal, illetve felfeküdjön a falra. Ez a derékszög-
ben végzett fúrást is megkönnyíti.

– A kívánt furatmélység elérésekor először húzza ki a furat-

ból a fúrót és csak ezután kapcsolja ki az ütvefúró gépet.

– A

15

 porvédőgyűrű különösen nagyobb fúróátmérők hasz-

nálata esetén könnyen elhasználódik. Ha ez megrongáló-
dott, cserélje ki.

Szerszámcsere

Gyorsbefogó fúrótokmány (lásd a „H” ábrát)

Ha a

6

 be-/kikapcsoló nincs benyomva, a fúróorsó automati-

kusan reteszelve van. Így a fúrótokmányba helyezett betét-
szerszámot gyorsan, kényelmesen és egyszerűen ki lehet cse-
rélni.

Az



 irányba való forgatással nyissa szét az

1

 gyorsváltó fúró-

tokmányt, amíg a szerszámot be nem lehet helyezni. Tegye be
a szerszámot a tokmányba.

Forgassa el erőteljesen az

1

 gyorsbefogó fúrótokmány hüve-

lyét kézzel a



 irányba, amíg megszűnik a recsegő hang. Ezzel

a fúrótokmány automatikusan reteszelésre kerül.

A reteszelés automatikusan feloldódik, ha a szerszám eltávo-
lításához a hüvelyt ellenkező irányban elforgatja.

Csavarozó szerszámok

A

25

 csavarozó bitek alkalmazásához használjon mindig egy

24

 univerzális bittartót. Csak a csavarfejhez megfelelő csa-

varhúzó biteket használjon.

A

2

 „Fúrás/Ütvefúrás” átkapcsolót a csavarozáshoz állítsa

mindig a „Fúrás” jelére.

A fúrótokmány cseréje



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.

A fúrótokmány leszerelése (lásd az „I” ábrát)

Szerelje le a pótfogantyút és kapcsolja át a

3

 fokozatváltó kap-

csolót az 1. és 2. fokozat közötti közbenső helyzetbe.

Vezessen be egy Ø 4 mm-es, kb. 50 mm hosszú acélcsapot az
orsónyak foratába, hogy ezzel reteszelje a fúróorsót.
