48

 | Українська

1 609 92A 3LD | (4.10.16)

Bosch Power Tools

Для розблокування поверніть установне кільце

17

 ліворуч

. Приставте контейнер для пилу

11

 або кріплення

26

урівень до стіни або заготовки. Підведіть кінчик свердла
до стіни або заготовки.

Потягніть установне кільце

17

 назад настільки, щоб

відстань відповідала бажаній глибині свердління

X

, або

прикладіть дюбель до напрямної і потягніть установне
кільце

17

 назад до дюбеля. Для фіксування поверніть

установне кільце

17

 праворуч

. Приберіть дюбель від

напрямної. Отримана глибина свердлення відповідає
довжині

X

 на напрямній.

Вказівка:

У разі використання дюбелів точність глибини

свердлення є важливою. Якщо висвердлений отвір є
занадто глибоким, дюбель просунеться занадто глибоко у
стіну або заготовку. Якщо отвір занадто короткий, дюбель
випирає.

Спорожнення контейнера для пилу (див. мал. G)

Контейнера для пилу

11

 вистачає приблизно на 25 отворів

у цегляній кладці при глибині свердлення 30 мм і діаметрі
свердла 6 мм.

– Для зняття контейнера для пилу

11

 натисніть на бокові

кнопки розблокування

12

 і зніміть контейнер для пилу,

потягнувши його донизу.

– Спорожніть контейнер для пилу

11

 і встроміть його на

місце (він повинен відчутно зайти в зачеплення).

Зняття Drill Assistant

– Утримуйте затискач

16

 пиловловлювального пристрою

13

 натисненим і зніміть пиловловлювальний пристрій

13

, потягнувши його вперед.

– Повертайте гвинт-баранчик

18

 проти годинникової

стрілки, поки додаткова рукоятка

9

 не послабиться, і

зніміть додаткову рукоятку

9

 з електроінструмента.

– Для розблокування поверніть установне кільце

17

ліворуч .

– Міцно тримайте додаткову рукоятку

9

 і потягніть

напрямну в напрямку до додаткової рукоятки, поки
вона не увійде відчутно в зачеплення.

Відсмоктування пилу/контейнер для пилу



Пил таких матеріалів, як напр., лакофарбових покрить,
що містять свинець, деяких видів деревини, мінералів і
металу, може бути небезпечним для здоров’я.
Торкання або вдихання пилу може викликати у Вас або
у осіб, що знаходяться поблизу, алергічні реакції та/або
захворювання дихальних шляхів.
Певні види пилу, як напр., дубовий або буковий пил,
вважаються канцерогенними, особливо в сполученні з
добавками для обробки деревини (хромат, засоби для
захисту деревини). Матеріали, що містять азбест,
дозволяється обробляти лише спеціалістам.
– Використовуйте придатний для матеріалу

відсмоктувальний пристрій.

– Слідкуйте за доброю вентиляцією на робочому місці.
– Рекомендується вдягати респіраторну маску з

фільтром класу P2.

Додержуйтеся приписів щодо оброблюваних
матеріалів, що діють у Вашій країні.



Уникайте накопичення пилу на робочому місці.

Пил

може легко займатися.



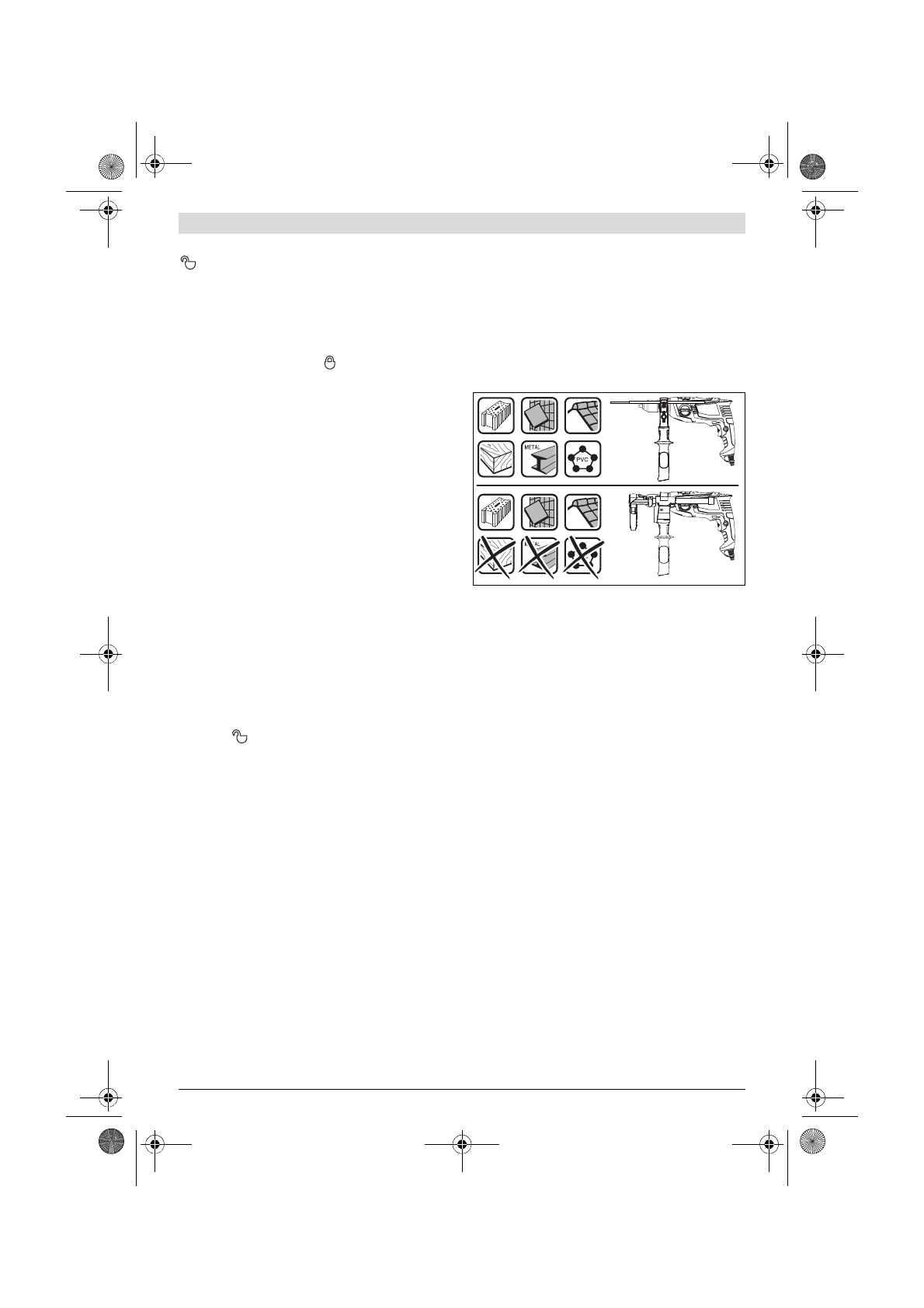

Використовуйте контейнер для пилу лише при
роботі з бетоном та камінням.

Дерев’яна і

пластмасова стружка можуть легко призвести до
забиття контейнера.



Увага: небезпека займання! Не працюйте з жодними
металевими матеріалами у разі змонтованого
контейнера для пилу.

Гаряча металева стружка може

запалити частини контейнера для пилу.

Для оптимального використання контейнера для пилу
дотримуйтесь наступних вказівок:
– Слідкуйте за тим, що контейнер для пилу прилягав до

заготовки або стіни урівень. При цьому одночасно
полегшується свердлення під прямим кутом.

– Після досягнення необхідної глибини свердлення

спочатку витягніть свердло з отвору і лише після цього
вимикайте ударний дриль.

– Особливо при роботі з товстими свердлами

пилозахисне кільце

15

 може спрацьовуватися. У разі

пошкодження його треба поміняти.

Заміна робочого інструмента

Швидкозатискний свердлильний патрон (див. мал. H)

При ненатиснутому вимикачі

6

 свердлильний шпиндель

блокується. Це дозволяє швидко, зручно і просто міняти
робочий інструмент у свердлильному патроні.

Повертаючи в напрямку обертання



, відкрийте

швидкозатискний свердлильний патрон

1

, щоб в нього

можна було встромити робочий інструмент. Встроміть
робочий інструмент.

Рукою з силою повертайте втулку швидкозатискного
патрона

1

 в напрямку обертання



, поки не припиниться

клацання. Свердлильний патрон автоматично фіксується.

Щоб зняти фіксацію, повертайте втулку проти стрілки
годинника, щоб вийняти робочий інструмент.

Інструменти для закручування гвинтів

При використанні біти

25

 Вам необхідно завжди

використовувати універсальний затискач біт

24

.

Використовуйте лише біти, що пасують до головки гвинтів.

Для закручування гвинтів завжди встановлюйте
перемикач «свердлення/ударне свердлення»

2

 на значок

«свердлення».
