 | Eesti

1 609 92A 3LD | (4.10.16)

Bosch Power Tools

– Tolmumahuti

11

 eemaldamiseks vajutage külgmistele

vabastusnuppudele

12

 ja tõmmake tolmumahuti allapoole

ära.

– Tühjendage tolmumahuti

11

 ja paigaldage see uuesti (tol-

mumahuti peab kuuldavalt fikseeruma).

Drill Assistanti eemaldamine

– Hoidke tolmukoguri

13

 klambrit

16

 allavajutatuna ja tõm-

make tolmukogur

13

 suunaga ettepoole ära.

– Keerake tiibkruvi

18

 vastupäeva, kuni lisakäepide

9

 on ni-

hutatav, ja tõmmake lisakäepide

9

 elektririista küljest ära.

– Keerake seaderõngast

17

 selle vabastamiseks

vasakule

.

– Hoidke lisakäepidet

9

 kinni ja lükake rööbast lisakäepide-

me suunas, kuni rööbas kuuldavalt fikseerub.

Tolmuimemine/tolmumahuti



Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja
metalli tolm võib kahjustada tervist. Tolmuga kokkupuude
ja tolmu sissehingamine võib põhjustada seadme kasutajal
või läheduses viibivatel inimestel allergilisi reaktsioone
ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekita-
va toimega, iseäranis kombinatsioonis puidutöötlemisel
kasutatavate lisaainetega (kromaadid, puidukaitsevahen-
did). Asbesti sisaldavat materjali tohivad töödelda üksnes
vastava ala asjatundjad.
– Kasutage materjali jaoks sobivat tolmueemaldussea-

det.

– Tagage töökohas hea ventilatsioon.
– Soovitav on kasutada hingamisteede kaitsemaski filtri-

ga P2.

Pidage kinni töödeldavate materjalide suhtes Teie riigis
kehtivatest eeskirjadest.



Vältige tolmu kogunemist töökohta.

Tolm võib kergesti

süttida.



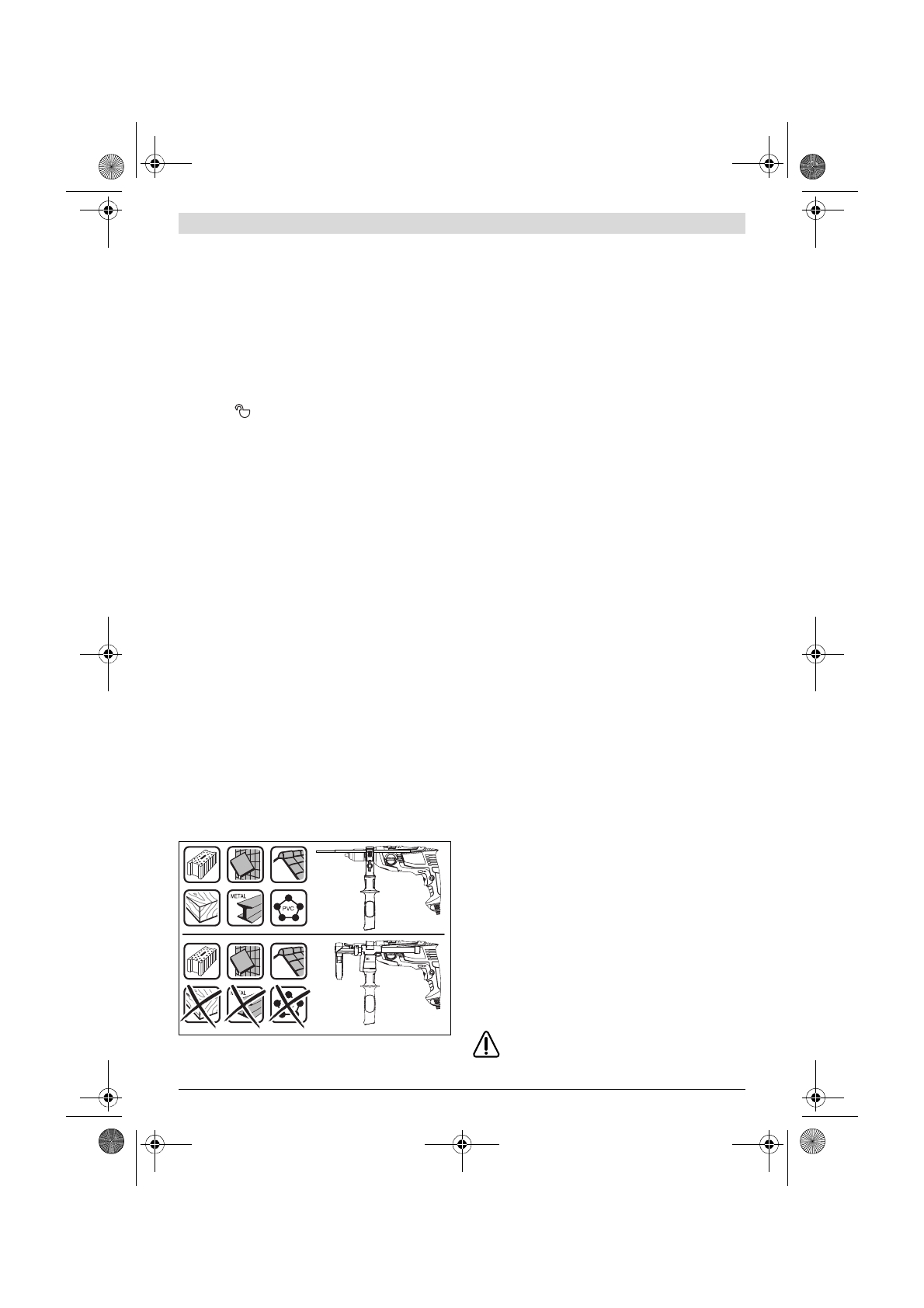

Kasutage tolmumahutit ainult betooni ja kivi töötlemi-
sel.

Puidu- ja plastilaastud võivad kergesti ummistusi põh-

justada.



Tähelepanu, tuleoht! Ärge töödelge metallmaterjale,
kui tolmumahuti on paigaldatud.

Tolmumahuti osad või-

vad kuumade metallilaastude tõttu süttida.

Tolmumahuti optimaalseks kasutamiseks järgige järgmisi ju-
hiseid:
– Jälgige, et tolmumahuti oleks tasaselt vastu toorikut või

seina. See hõlbustab ühtlasi ka täisnurga all puurimist.

– Pärast soovitud puurimissügavuse saavutamist tõmmake

kõigepealt puur puuritavast avast välja ja seejärel lülitage
välja löökpuurtrell.

– Just suure läbimõõduga puuridega töötades võib tolmu-

kaitserõngas

15

 ära kuluda. Kahjustuste korral vahetage

see välja.

Tarviku vahetus

Kiirkinnituspadrun (vt joonist H)

Kui lüliti (sisse/välja)

6

 ei ole alla vajutatud, siis seadme spin-

del lukustub. See võimaldab tarvikut padrunis kiiresti, muga-
valt ja lihtsalt vahetada.

Avage kiirkinnituspadrun

1

, keerates seda pöörlemissuunas



 seni, kuni tarvikut on võimalik sisse asetada. Paigaldage

tarvik.

Keerake kiirkinnituspadruni

1

 hülss käega pöörlemissuunas



 tugevasti kinni, kuni fikseeruvat heli ei ole enam kuulda.

Padrun lukustub sellega automaatselt.

Lukustus vabaneb, kui keerate tarviku eemaldamiseks hülssi
vastassuunas.

Kruvikeeramistarvikud

Kruvimikeeramistarvikute

25

 kasutamisel tuleks alati kasuta-

da universaaladapterit

24

. Kasutage ainult kruvi peaga sobi-

vaid kruvikeeramistarvikuid.

Kruvide keeramiseks seadke töörežiimi lüliti

2

 alati sümbolile

„Puurimine“.

Padruni vahetus



Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.

Padruni mahavõtmine (vt joonist I)

Võtke lisakäepide maha ja seadke käiguvaliku lüliti

3

 1. ja

2. käigu vahelisse keskasendisse.

Puurispindli lukustamiseks torgake umbes 50 mm pikkune te-
rasvarras Ø 4 mm spindlikaela avasse.

Kinnitage sisekuuskantvõtme

27

 lühike vars kiirkinnitus-

padrunisse

1

.

Asetage seade stabiilsele alusele, nt tööpingile. Hoidke sea-
det paigal ja vabastage kiirkinnituspadrun

1

, keerates sise-

kuuskantvõtit

27

 pöörlemissuunas



. Kõvasti kinnioleva kiir-

kinnituspadruni saab vabastada, kui anda kerge löök
sisekuuskantvõtme

27

 pikemale varrele. Eemaldage sise-

kuuskantvõti kiirkinnituspadrunist ja kruvige kiirkinnituspad-
run täiesti maha.

Kiirkinnituspadruni paigaldamine (vt joonist J)

Kiirkinnituspadruni montaaž toimub vastupidises järjekorras.



Pärast montaaži lõppu eemaldage terasvarras spindli-
kaela avast.

Padrun tuleb pingutada pingutusmomendiga ca
50 – 55 Nm.
