 | Қaзақша

1 609 92A 3LD | (4.10.16)

Bosch Power Tools

– Шаңды  кетіруге  жарамды затты пайдаланыңыз.
– Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз.
– P2 сүзгі сыныпындағы газқағарды пайдалану

ұсынылады.

Өңделетін материалдар үшін еліңізде қолданылатын
ұйғарымдарды пайдаланыңыз.



Жұмыс орнында шаңның жиналуын болдырмаңыз.

Шаң оңай тұтануы мүмкін.



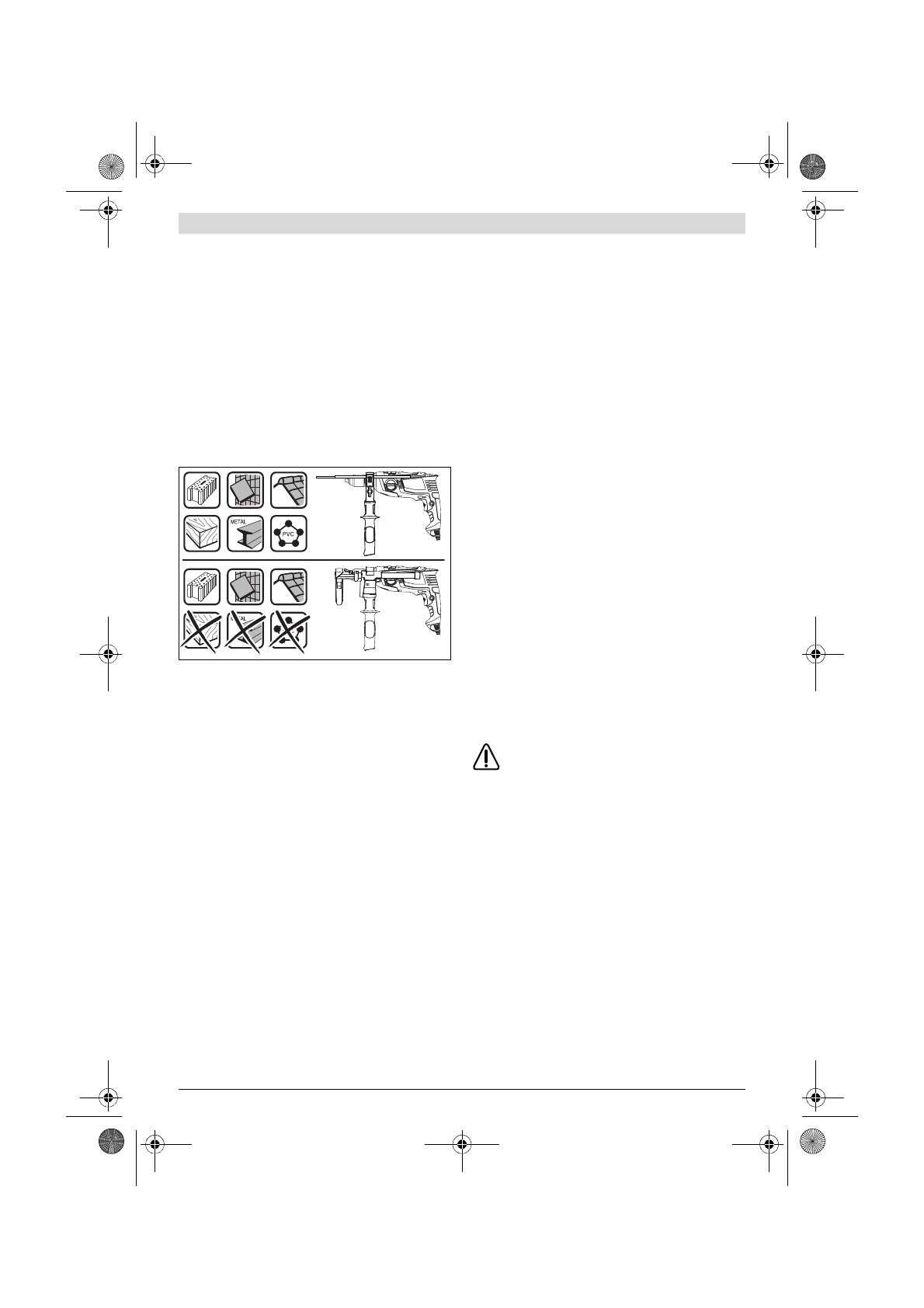

Шаң ыдысын тек бетонда және кірпіште жұмыс
істеуде ғана пайдаланыңыз.

Ағаш пен пластмасса

жоңқалары бітелуге алып келуі мүмкін.



Өрт қаупі бар! Орнатылған шаң ыдысымен
ешқандай металды дайындамаларды өңдемеңіз.

Қызыған метал жоңқалары шаң ыдысының бөліктерін
жандыруы мүмкін.

Шаң ыдысын оптималды пайдалану үшін төмендегі
нұсақуларды ескеріңіз:
– Шаң ыдысы дайындамада немесе қабырғада тығыз

жатқанына көз жеткізіңіз. Осылай оң бұрышты
бұрғылау оңтайлантырылады.

– Қажетті бұрғылау тереңдігіне жету үшін алдымен

бұрғыны бұрғы ойығынан шығарып, сосын
перфораторлық бұрғылау құралын өшіріңіз.

– Әсіресе үлкен бұрғы диаметрімен жұмыс істегеннен

соң шаңнан қорғайтын шығыршық

15

 тозуы мүмкін.

Оны зақымдалған жағдайда алмастырыңыз.

Жұмыс құралын ауыстыру

Тез қысатын бұрғылау патроны (H суретін қараңыз)

Басылмаған қосқыш/өшіргіш

6

 ретінде бұрғылау

шпинделі бекітіледі. Бұл бұрғы патронында алмалы-
салмалы аспапты жылдам, оңай және жай алмастыруға
мүмкіндік береді.

Жылдам тартылатын бұрғылау патронын

1

 айналдыру

бағытында



 бұрап аспап орнатылғаныша бұраңыз.

Аспапты орнатыңыз.

Гильзаны тез қысу патронының тұтқасымен

1

 бағытында



 сартылдаған дыбыс кеткенше бұраңыз. Бұрғылау

патроны автоматты түрде бекітіледі.

Бұғаттау алдыңғы гильзаны қарама-қарсы бағытта
айналдырғанда алынады.

Бұрап бекіту құралдары

Қондырма биталарды

25

 пайдаланғанда әрқашан әмбебап

ұстағышты

24

 пайдаланыңыз. Тек шуруп басына

жарайтын қондырма биталарды пайдаланыңыз.

Бұранда кіргізу үшін “Бұрғылау/перфораторлық
бұрғылау” ауыстырып-қосқышын

2

 “Бұрғылау” белгісіне

жылжытыңыз.

Бұрғылау патронын ауыстыру



Барлық жұмыстардан алдын электр құралының
желілік айырын розеткадан шығарыңыз.

Бұрғы патронын шешу (I суретін қараңыз)

Қосымша тұтқаны шешіп беріліс ауыстырып-қосқышынын

3

 орта күйге 1 мен 2-беріліс арасында орнатыңыз.

Болат штифтты Ø 4 мм шам. 50 мм ұзындығымен
шпиндель мойынының ойығына салып бұрғы шпинделін
бекітіңіз.

Алты қырлы дөңгелек кілтті

27

 қысқа тұтқамен алдына тез

қысатын бұрғылау патронына

1

 қысыңыз.

Электр құралын тұрақты негізге, мысалы верстакқа
қойыңыз. Электр құралын бекем ұстап тез қысатын
бұрғылау патронын

1

 алты қырлы дөңгелек кілтті

27

айналу бағытында



 бұрап босытыңыз. Қатты тұрған тез

қысатын бұрғылау патронын алты қырлы дөңгелек кілттің

27

 ұзын тұтқасына жай қағып босату мүмкін. Алты қырлы

дөңгелек кілтті тез қысатын бұрғылау патронынан
шығарып тез қысатын бұрғылау патронын толық бұрап
шығарыңыз.

Бұрғы патронын орнату (J суретін қараңыз)

Тез қысатын бұрғылау патронын орнату кері әдісте
орындалады.



Бұрғылау патронын орнатудан соң болат штифтын
ойықтан қайта шығарыңыз.

Бұрғылау патронын шамамен 50 – 55 Нм бекіту
моментімен бекемдеуге болады.

Пайдалану

Пайдалануға ендіру



Желі қуатына назар аударыңыз! Тоқ көзінің қуаты
электр құралдың зауыттық тақтайшасындағы
мәліметтеріне сай болуы қажет. 230 В белгісімен
белгіленген электр құралдары 220 В жұмыс істеуі
мүмкін.

Айналу бағытын орнату (K суретін қараңыз)

Айналу бағытының ауыстырып-қосқышының

4

 көмегімен

айналу бағытын өлшеуге болады. Бірақ қосқышты/
өшіргішті

6

 басқанда бұл мүмкін емес.

Оңға айналу:

 бұрғылау және бұрандаларды бұрап бекіту

үшін айналу бағытының ауыстырып-қосқышын

4

 оңға

тірелгенше басыңыз.

Солға айналу:

 бұрандалар мен сомындарды босату

немесе бұрап алу үшін айналу бағытының ауыстырып-
қосқышын

4

 солға тірелгенше басыңыз.
