маршрутный бортовой компьютер “ШТАТ ПРИОРА МАТРИКС XD”
83
5

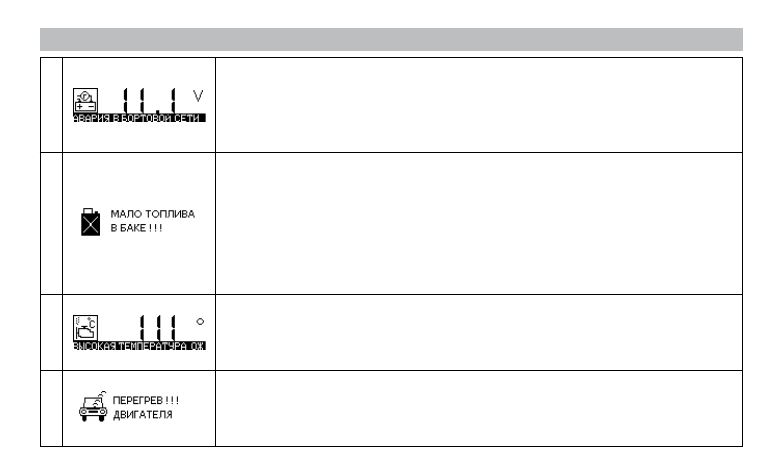

При включении двигателя или на ходу, если напряжение в бортовой сети менее
11,5В или более 16,5В, то, с задержкой в одну минуту, однократно подается
звуковой сигнал и на экране БК появляется надпись
«АВАРИЯ В БОРТОВОЙ
СЕТИ»
. Через 10 секунд БК перейдет в режим отображения экрана, из которого
произошел переход на предупреждение.
6
Причем, если при включении зажигания уровень топлива в бензобаке оказался
менее 5 литров, или это произошло на ходу, то однократно звучит предупреж
-
дающий сигнал и появляется надпись
«ВНИМАНИЕ! МАЛО ТОПЛИВА В БАКЕ».
Через 10 секунд БК перейдет в режим отображения экрана, из которого произошел
переход на предупреждение.
Внимание! Данное предупреждение работает, если подключен контакт БК
«ДУТ» к цепи указателя уровня топлива автомобиля.
7
При достижении температуры охлаждающей жидкости 110°С однократно подает
-
ся звуковой сигнал и появляется надпись
«ВЫСОКАЯ ТЕМПЕРАТУРА ОЖ ххх°С»
.
Через 10 секунд БК перейдет в режим отображения экрана, из которого произошел
переход на предупреждение
8
При превышении порога 114°С БК автоматически переходит в режим аварийной
сигнализации – с периодичностью в 11 секунд звучит звуковое предупреждение и
на экране БК появляется надпись
«ПЕРЕГРЕВ ДВИГАТЕЛЯ»
. БК остается в ава
-
рийном режиме до снижения температуры охлаждающей жидкости.
