(поз.4,

рис.4

), вид установленного БК сзади (поз.1,

рис.7

).

3.11

Присоедините 4-х контактную колодку провода жгута БК к установленному БК (поз.2,

рис.7

). Разъем

колодки часов присоедините к соответствующему разъему на БК (поз.3,

рис.7

).

3.12

Извлеките кнопку (поз.5,

рис.4

) выключателя обогрева заднего стекла

3.13

Отсоедините колодку выключателя обогрева заднего стекла и произведите подключения согласно

рис 8

.

К контакту “1” колодки выключателя обогрева заднего стекла подходит жёлто-синий провод (заводской).

Извлеките этот контакт из колодки, вставьте на его место контакт с жёлто-синим проводом (зажигание)

из  жгута  БК,  а  вынутый  контакт  соедините  с  одиночным  разъемом  на

жёлто-синем проводе в жгуте.

3.14

Найдите  слева  от  рулевой

колонки  под  панелью  приборов

над  монтажным  блоком  (закрыт

крышкой  блока  предохранителей)

серую  33-х  контактную  колодку

(поз.1,

рис.9

)  жгута  панели

приборов к жгуту заднему.

Соедините

розовый

провод

(датчик  уровня  топлива)  жгута  БК

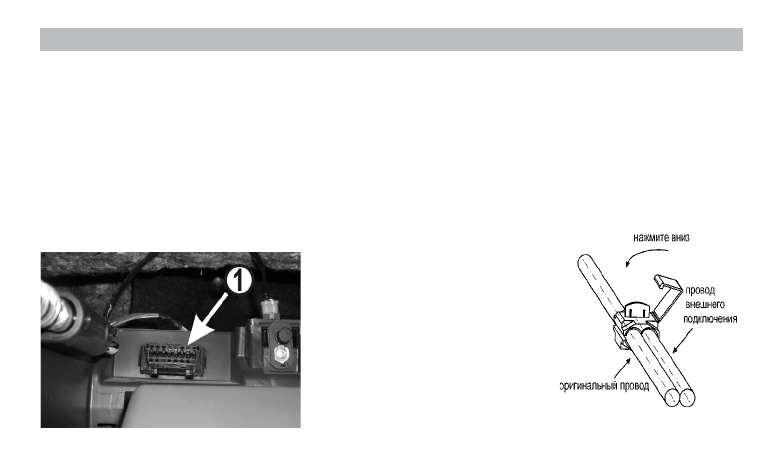

Рис. 10

Диагностическая колодка

Рис. 11

Схематичное

соединение  проводов

маршрутный бортовой компьютер “ШТАТ  ПРИОРА МАТРИКС XD”
