опциональных  подключений  идут  в  комплекте  с  БК)  вместо  отсутствующего  1  контакта  колодки  жгута

БК

(см. рис.8)

 Соедините зеленый провод (СРТ) жгута БК с желто-черным проводом колодки комбинации приборов,

согласно схеме подключения. Соединение производится при помощи зажимов. Cхематичное соединения

проводов через зажим показано на рис 11.

3.17

Подключение сигнала датчика скорости (коричневый провод)

Вставьте контакт на коричневом проводе (провода для опциональных подключений идут в комплекте с

БК) вместо отсутствующего 2 контакта колодки жгута БК

(см. рис.8)

 Соедините коричневый провод (датчик скорости) из жгута БК с серым проводом колодки комбинации

приборов, согласно схеме подключения. Соединение производится при помощи зажимов. Cхематичное

соединения проводов через зажим показано на рис 11.

3.18

Установите  все  ранее  снятые  детали  на  место.

Вид установленного БК показан на

рис.12.

3.19

Подключите клемму “масса” к АКБ.

ПРИМЕЧАНИЕ.

Если  возникла  необходимость  в  снятии  БК,  то  для

упрощения  данной  процедуры,  рекомендуется

доработка колодки подключения рис.7 поз.3. и рис 13.

В  дальнейшем  возможны  установка  и  снятие  БК  без

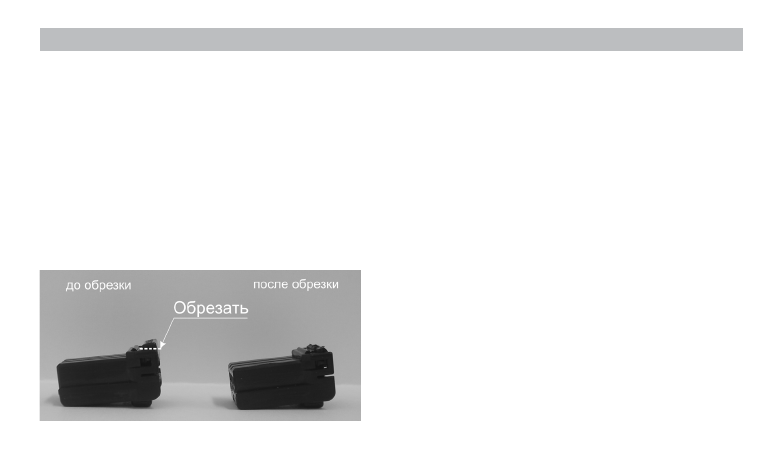

Рис. 13  Обрезка колодки часов

маршрутный бортовой компьютер “ШТАТ  ПРИОРА МАТРИКС XD”

     12
