с  с  розовым  проводом  подходящего  к  к  31-му  контакту  серой  33-х  контактной  колодки  жгута  панели

приборов  к  жгуту  заднему,  согласно  схеме  подключения

(см.

рис.8

).  Соединение  производится  при  помощи

зажимов.  Cхематичное  соединения  проводов  через

зажим показано на рис 11.

3.15

Протяните  серый  провод  К-линии  из  жгута  до

диагностической  колодки  (поз.1,

рис.10

),  (находится

внутри  вещевого  ящика  слева  (поз.3,

рис.4

))  и

подключите  его  к  диагностической  колодке  согласно

схеме подключения (см.

рис.8

).

Внимание!  П.п. 3.16 и 3.17 опциональное подключение

.

При подключении п.п.3.16 и 3.17 необходимо выбрать

источником  информации  о  расходе  топлива  и

скорости  автомобиля    параметр  “ДСА  и  СРТ”

(см.  группу  “НАСТРОЙКИ”,  функция  “ИСТОЧНИК

РАСЧЁТА”).

3.16

Подключение  сигнала  расхода  топлива  (зеленый

провод)

  Вставьте  контакт  на  зеленом  проводе  (провода  для

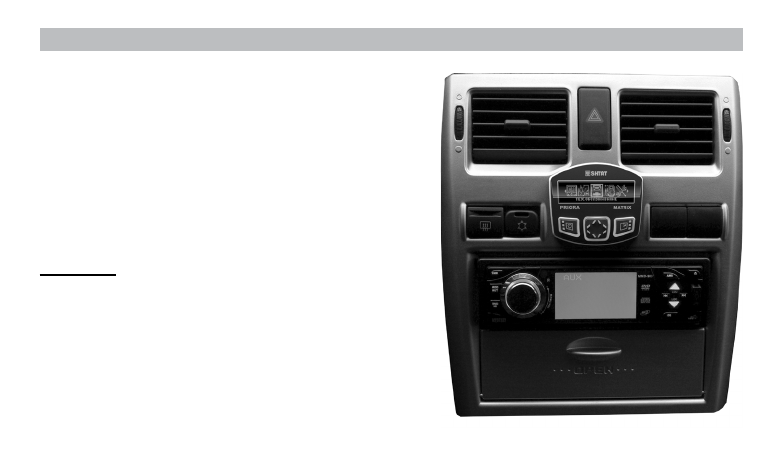

Рис. 12  Вид установленного БК

маршрутный бортовой компьютер “ШТАТ  ПРИОРА МАТРИКС XD”
