3.4

Снимите крышку вещевого ящика  (поз.9,

рис.4

).

3.5

Открутите шесть самонарезных винтов (поз.1,

рис.5

).

3.6

Снимите консоль автомобиля.

3.7

Извлеките  часы  автомобиля  (поз.4,

рис.4

,  поз.3,

рис.6

),

предварительно  открутив  самонарезной  винт  (поз.1,

рис.6

)  и

отсоединив колодку часов (поз.2,

рис.6

).

3.8

Снимите защитную пленку со скотча, который находится на

задней части БК.

3.9

Обезжирьте посадочную поверхность панели приборов, в

месте  приклейки

с к о т ч а .

Приклейку скотча

производить  при

температуре  не

ниже 20 градусов

С.

3.10

Установите

БК  в  посадочное

место

часов

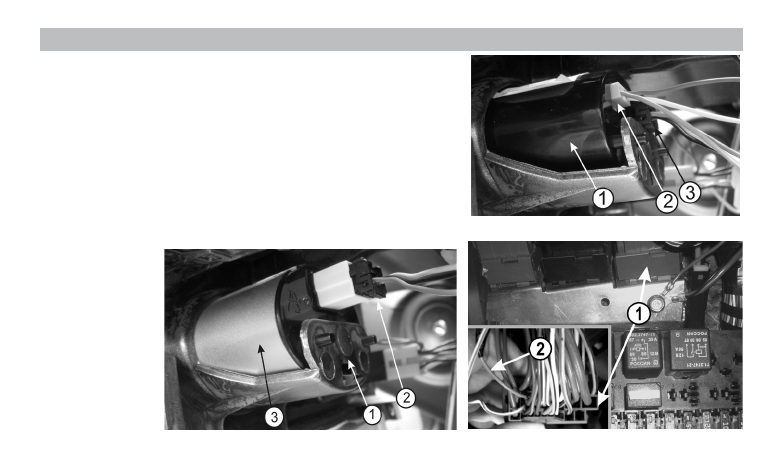

Рис. 6

Вид на часы

Рис. 7

Вид установленного БК

Рис. 9

Подключение сигнала ДУТ

маршрутный бортовой компьютер “ШТАТ  ПРИОРА МАТРИКС XD”

     8
