маршрутный бортовой компьютер «ШТАТ X1-P»
1
Бортовой компьютер “ШТАТ Х1-P”
для установки на автомобили семейства ПРИОРА
Руководство по установке и эксплуатации
1. НАЗНАЧЕНИЕ
ПРЕДНАЗНАЧЕН
для установки на автомобили семейства Приора вместо заглушки
кнопки панели приборов.
СОвмЕСТИм
с контроллерами Январь 5.1, Январь 7.2, Итэлма VS 5.1, Воsch М1.5.4(М),
Воsch М7.9.7, Воsch МР7.0, Автэл М7.3 (ЕВРО-3), Итэлма М7.3 (ЕВРО-3), МЕ17.9.7, М74 и М75.
Выпускается по ТУ 4573- 001- 80632180 -2010
код ОКП 005 (ОКП):45 7376
Сертификат соответствия РОСС.RU.АЮ96.НО7012.
2. ФУНКЦИИ
• ПРЕДУПРЕжДЕНИЕ О НЕвыКлюЧЕННыХ гАБАРИТНыХ ОгНяХ
• ЭНЕРгОНЕЗАвИСИмАя ПАмяТь
(сохраняет все значения при снятии клеммы с аккумулятора).
• РУЧНАя ПОДСТРОйКА
точности показаний по расходу топлива и пробегу в пределах ±30%.
• мАРШРУТНый КОмПьюТЕР
Р
7 ФУНКЦИй
, включая “Уровень топлива в баке” и “Пробег на остатке топлива”.
• ДИАгНОСТИЧЕСКИй ТЕСТЕР
7 ФУНКЦИй
, включая чтение диагностических кодов и их удаление.
• СИгНАлИЗАТОР
4 ПАРАмЕТРА
с возможностью раздельной блокировки звукового сигнала
• ПлАЗмЕР
- сушка и прогрев свечей для облегчения холодного пуска двигателя.
• ТРОПИК *
- автоматическое управление вентилятором системы охлаждения при достижении температуры
двигателя, заданной пользователем.
* - не поддерживается с контроллерами типа воsch мР7.0
• ФОРСАж
- сброс памяти обучения контроллера при переключении “бензин”/”газ”, приводящий к состоянию
первоначальных заводских установок для бензина с октановым числом не ниже 95.
3. КОмПлЕКТАЦИя
Бортовой компьютер “ШТАТ Х1-P”..................1
Жгут для подключения БК.............................................1
Руководство по установке и эсплуатации....1
Упаковка...........................................................................1
4. УСТАНОвКА БК
4.1 УСТАНОвКА БК НА АвТОмОБИль СЕмЕйСТвА вАЗ 2170.
ВнимАние!
Перед установкой тщательно изучите данную схему (см.
Рис.1
).
Консультации можно получить по телефону техподдержки +7 902 299 41 05.
ПЕРЕД НАЧАлОм РАБОТы ОТКлюЧИТЕ КлЕммУ “мАССА” ОТ АККУмУляТОРНОй БАТАРЕИ!
Установка БК производится вместо заглушки панели приборов.
4.1
Поверните на 90° три замка (поз.1,
рис.1
)
крышки блока предохранителей, снимите крышку
(поз.4,
рис.1
) блока предохранителей.
4.2
Извлеките контейнер (поз.2,
рис.1
) или выньте
автомагнитолу, отсоединив колодки.
4.3
Извлеките кнопку (поз.5,
рис.1
) выключателя
обогрева заднего стекла.
4.4
Отсоедините колодку выключателя обогрева
заднего стекла и произведите подключения
согласно схеме подключения,
рис.3
:
а.
К контакту “1” колодки выключателя обогре-
ва заднего стекла подходит жёлто-синий провод
(заводской). Извлеките этот контакт из колодки,
вставьте на его место контакт с красно-белым про-
водом (зажигание) из жгута БК, а вынутый контакт

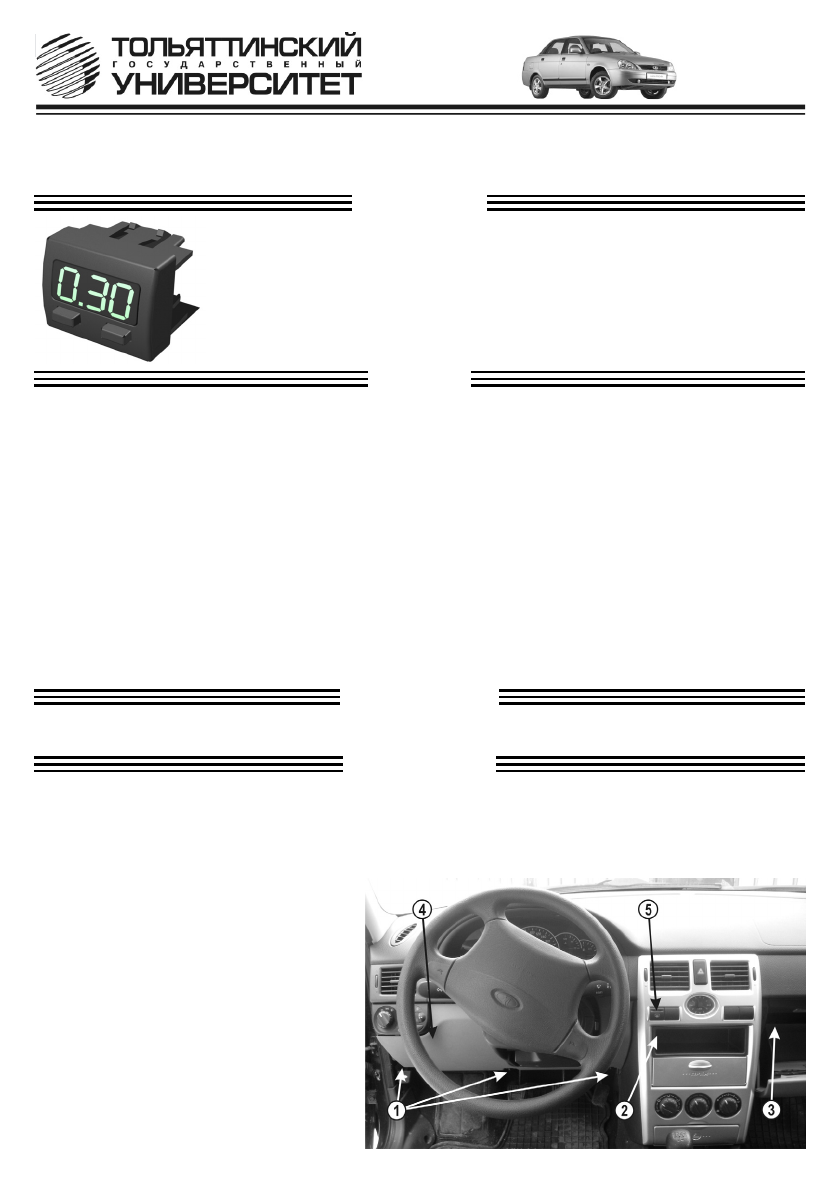

Рис.1
Вид на панель приборов.
