маршрутный бортовой компьютер «ШТАТ X1-P»
2
соедините с одиночным разъемом на красно-белом проводе
в жгуте.
б.
К контакту “A” колодки выключателя обогрева заднего
стекла подходит чёрный провод (заводской). Извлеките этот
контакт из колодки, вставьте на его место контакт с чёрным
проводом (масса) из жгута БК, а вынутый контакт соедините с
одиночным разъемом на чёрном проводе в жгуте.
в.
К контакту “B” колодки выключателя обогрева заднего
стекла подходит белый провод (заводской). Извлеките этот
контакт из колодки, вставьте на его место контакт с белым проводом (габариты) из жгута БК,
а вынутый контакт соедините с одиночным разъемом на белом проводе в жгуте.
4.5
Соедините красный провод
(+12В) из жгута БК с розовым про-
водом, подходящим к 4-му контакту
серой колодки автомагнитолы (поз.1,
рис.2
).
4.6
Протяните серый провод К-линии
из жгута до диагностической колодки
(поз.1,
рис.4
), (находится внутри ве-
щевого ящика слева (поз.3,
рис.2
))
и подключите его к диагностической
колодке согласно схеме подключения
(см.
рис.3
).
4.7
Произведите обратную сборку,
затем подключите все снятые ранее
кнопки и установите их на штатные
места.
4.9
Подключите 6-контактную
колодку жгута БК к бортовому
компьютеру и установите его (см.
Рис.4
).
4.10
Подключите клемму “МАССА” к АКБ.
5. мАРШРУТНый КОмПьюТЕР
БК
переходит в режим маршрутного компьютера при нажатии на
левую
кнопку (
первое
нажатие
отображает
обозначение функции,
а повторное
нажатие в течение секунды
переключает
функции по кольцу).
НАЧАлО ПОЕЗДКИ
: удержание левой кнопки более двух секунд (
“СТАРТ”
) в любом режиме означает начало по-
ездки и подтверждается длинным звуковым сигналом. При этом
обнуляются
путевые счётчики: расход топлива, про-
бег и время поездки, а также их производные: средняя скорость, средний расход, прогноз пробега на остатке топлива.
5.1 Уровень топлива в бензобаке (рассчитанный),
литры
Первоначально
задаётся водителем
и корректируется вручную при каждой заправке. По мере расхода топлива БК
пересчитывает уровень топлива в баке.
Коррекция:
удерживайте
правую
кнопку (
“КОРР.”
) более
2 секунд
. Нажатием
левой
(уменьшение
на 1 л
) или
правой
(увеличение
на 5 л
) кнопок введите объём
залитого топлива. Максимальный уровень -
120 литров. Удержание
правой
кноп-
ки в режиме коррекции
“доливает”
до бака
43 литра
(объём бензобака для а/м ВАЗ 2110, “Калина”, “Самара2”).
Удержание
левой
кнопки в режиме коррекции
“доливает”
до бака
60 литров
(объём бензобака для а/м “CHEVI-
NIVA”).
выход
из режима коррекции происходит
автоматически
через
5
секунд
после последнего нажатия на
любую кнопку.
5.2 Прогноз пробега на остатке топлива,
километры
Вычисляется делением уровня топлива в баке на
средний расход
за поездку. Считает-
ся неопределённым (на дисплее отображаются
чёрточки
) при неопределённом уровне
топлива в баке(
чёрточки
в предыдущем режиме) и при неопределённом среднем расходе (пробег меньше
5 км
).
Режима коррекции не имеет.
5.3 Расход топлива за поездку,
литры
Счётчик топлива, израсходованного с начала поездки, обнуляется при
удержании левой
кнопки
(“СТАРТ”)
вместе

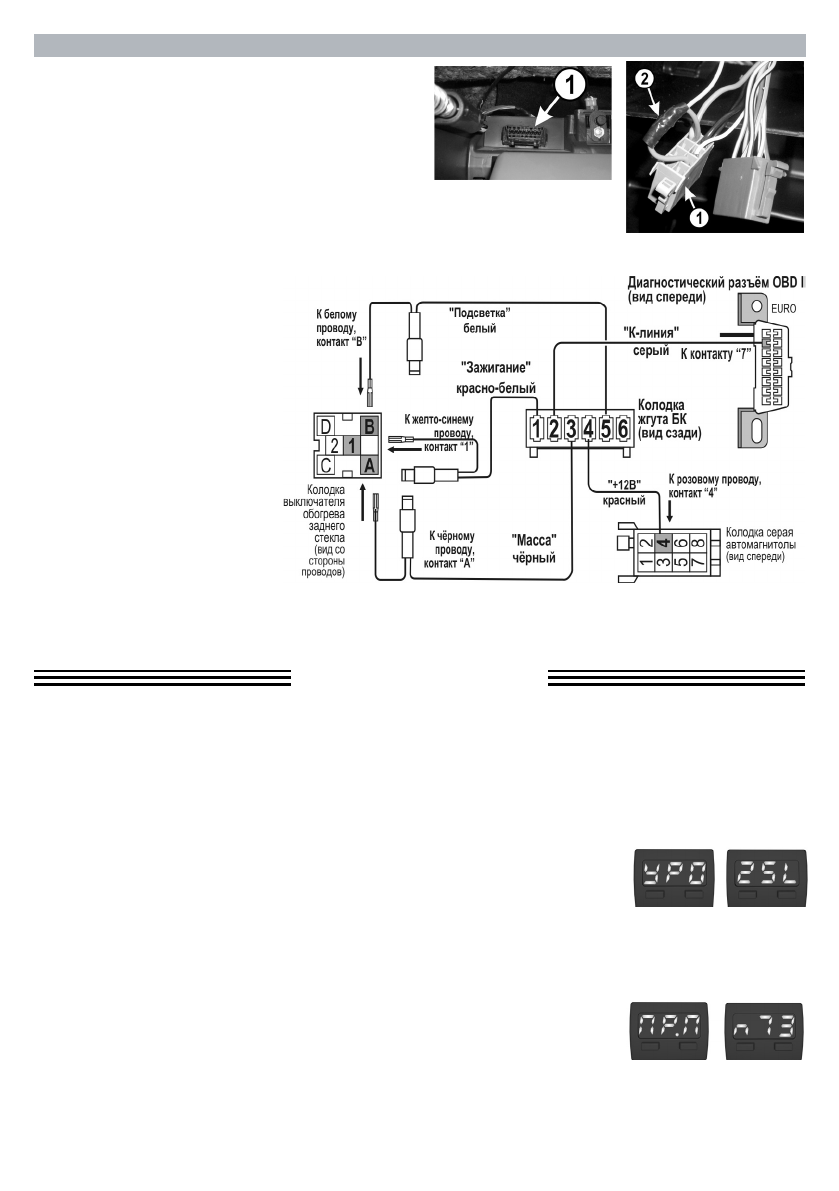

Рис.3
Схема подключения БК “ШТАТ P X1-P“
Рис.2
Колодка
автомагнитолы
Рис.4 Диагностическая
колодка
