-19-
Разъем
иммобилизатора
20
10
1
11
18
9
Иммобилизатор

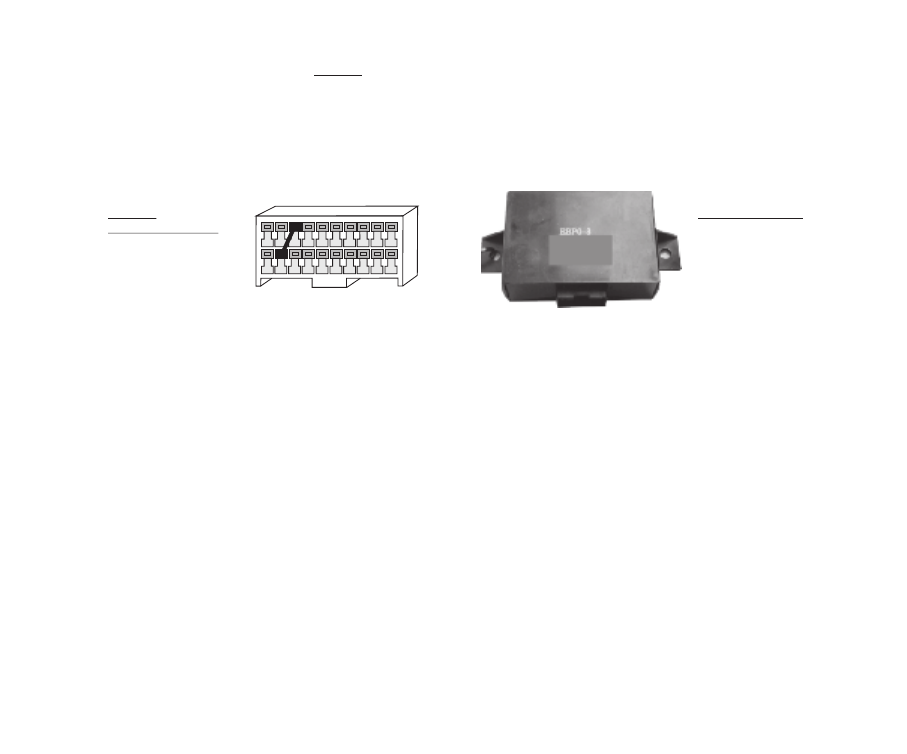

Не путайте разъем иммобилизатора и колодку диагностики!!!
Местоположение иммобилизатора удобно определить по проводам, идущим от контактного устройства иммоби-
лизатора (пластиковый пятачок со светодиодом, расположенный вблизи замка зажигания), длина которых от контак-
тного устройства до иммобилизатора 30 см.
6.1.2. УСТАНОВКА И ПОДКЛЮЧЕНИЕ ДАТЧИКА ВНЕШНЕЙ ТЕМПЕРАТУРЫ.
Длинный провод с датчиком температуры расположите внутри переднего или заднего бампера в месте, защищен-
ном от попадания грязи, воды и снега, либо в любом другом месте, максимально изолированном от потоков воздуха
нагретого двигателя, а также нагреваемых двигателем или солнцем деталей. Имейте в виду, что при попадании влаги
внутрь датчика температуры его правильная работа не гарантируется. При наличии в а/м собственного датчика внеш-
ней температуры рекомендуется разместить датчик температуры МК внутри салона (под рулевой колонкой) для изме-
рения внутрисалонной температуры.
6.1.3. СОЕДИНИТЕ РАЗЪЕМ МК VG1031UPL/GPL, ТС 50UPL/GPL И КОЛОДКУ МК А/М
.
Противоположный конец этого провода - клемму "гнездо" вставьте в пустое место для контакта "2" колодки мар-
шрутного компьютера а/м.
Если колодка иммобилизатора пустая, (иммобилизатор отсутствует) установите перемычку между 9 и 18
контактами разъема иммобилизатора
ВНИМАНИЕ. БЕЗ ПОДКЛЮЧЕНИЯ К К-ЛИНИИ ПРИБОР ФУНКЦИОНИРОВАТЬ НЕ БУДЕТ!
