6.
ПОДКЛЮЧЕНИЕ ПРИБОРА.
Внимание! Установка и подключение прибора должны производиться квалифицированными пользова-
телями, имеющими опыт электромонтажных работ, или на станции техобслуживания автомобилей с соблюде-
нием всех правил электробезопасности, а также правил подключения и установки, изложенных в настоящей
инструкции. Изготовитель не несет ответственности за последствия, связанные с несоблюдением пользовате-
лем требований инструкции по эксплуатации и подключению прибора, а также с использованием прибора не по
назначению.
Подключение прибора производите при отключенном аккумуляторе.

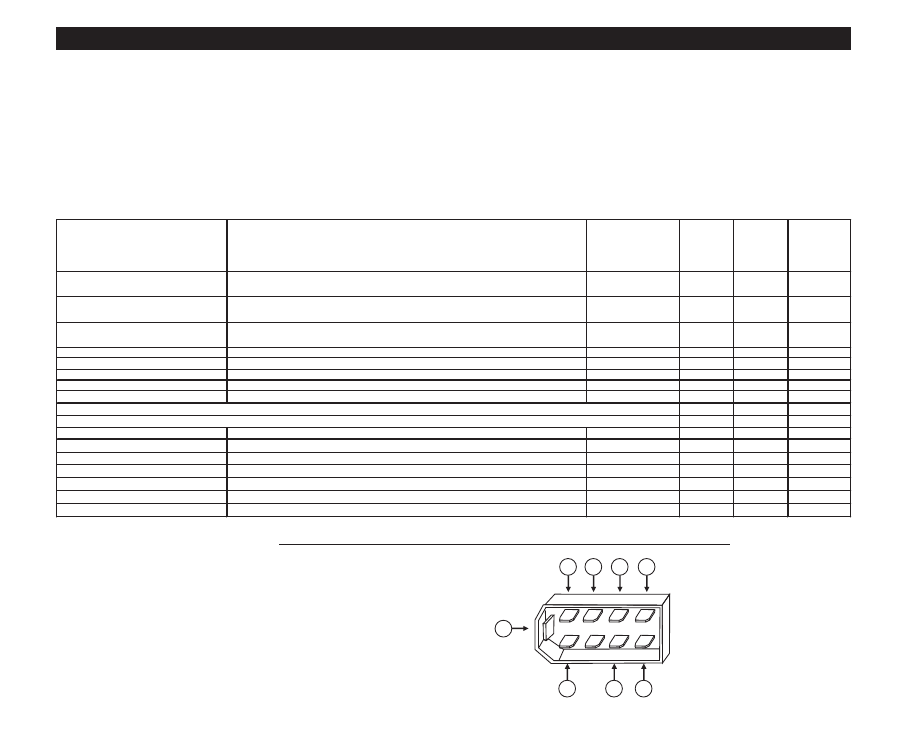

Общая схема расположения выводов разъема МК VG1031UPL/GPL и ТС 50UPL/GPL приведена на рисунке
6
.
В зависимости от типа подключения прибора и марки а/м, используются соединения различных контактов разъема
МК с соответствующими цепями а/м при помощи переходника либо без него (см. различные схемы подключения).
-17-
Разъем МК VG1031UPL/GPL и ТС 50UPL/GPLвид спереди
3
5
7
9
1
1 - форсунка (синий), (3ш)*
2 - К-line (белый), (8ш)*
3 - замок зажигания (желтый), (1ш)*
5 - +12Вольт АКБ (красный), (6ш)*
6 - Габариты (11ш)
7 - общий (черный), (7ш)*
8 - датчик уровня топлива (зеленый), (2ш)*
9 - датчик скорости (фиолетовый), (9ш)*
датчик температуры (черный), (5ш)*
датчик температуры (красный/белый), (4ш)*
*- порядковый номер шлейфа МК (Хш), считается от
красного провода шлейфа.
2
8
Рис. 6
6
А/м
ЭБУ или его протокол
Протокол
Наличие
разъема
МК в а/м
Наличие
колодки
OBD-II в
а/м
Рекоменд
уе-мый п.
подключе
ния
А/м ВАЗ
Январь 5..., Ителма VS 5.1, Бош М1.5.4, Бош М1.5.4.N, Январь 7.2(+),
М73, БОШ МР 7.0,Бош 797, Бош 797+
Янв,Бош70,Б797
+
+/-
п.6.1
А/м ВАЗ
Январь 5..., Ителма VS 5.1, Бош М1.5.4, Бош М1.5.4.N, Январь 7.2(+),
М73, БОШ МР 7.0,Бош 797, Бош 797+
Янв,Бош70,Б797
-
+
п.6.5
А/м ВАЗ
Январь 5..., Ителма VS 5.1, Бош М1.5.4, Бош М1.5.4.N, Январь 7.2(+),
М73, БОШ МР 7.0, Бош 797, Бош 797+
Янв,Бош70,Б797
-
-
п.6.2
А/м ГАЗ
МИКАС 5.4, МИКАС 7.1, МИКАС 7.2, ИТЕЛМА VS 5.6,
СОАТЭ 301..,
МИКАС
-
-
п.6.3
А/м ГАЗ
Chrysler
Крайс.
-
+
п.6.6
А/м ГАЗ
МИКАС 10.3,11 Автел, Ителма VS8
Мик11
-
+
п.6.5
А/м ГАЗ
МИКАС 11 Евро 3
М11Е3
-
+
п.6.5
УАЗ Патриот
Bosch EDC16C39
Iveco
-
+
п.6.5
-
-
п.6.2
-
+
п.6.5
Инжекторная/дизельная а/м
OBD-II ISO 9141/14230, SAE J1850 VPW, ISO 15765-4 CAN, Iveco
OBD2Q/P/S/E,
-
+
п.6.5
А\м Toyota до 1998 г.в (ОБД1)
Toyota
Т_OBD1
-
-
п.6.7
Некоторые а/м Mitsubishi
Mitsu1,2,4,5
-
+/-
п.6.8
Nissan до 2001 г.в.
Cons1
-
-
п.6.9
Nissan Patrol
ConsD1
-
+
п.6.10
Honda до 2001 г.в.
Honda
-
-
п.6.11
Любая инжекторная а/м
Любой
Унив
-
+/-
п.6.4
Иномарка работающая по оригинальному протоколу
Иномарка работающая по оригинальному протоколу
