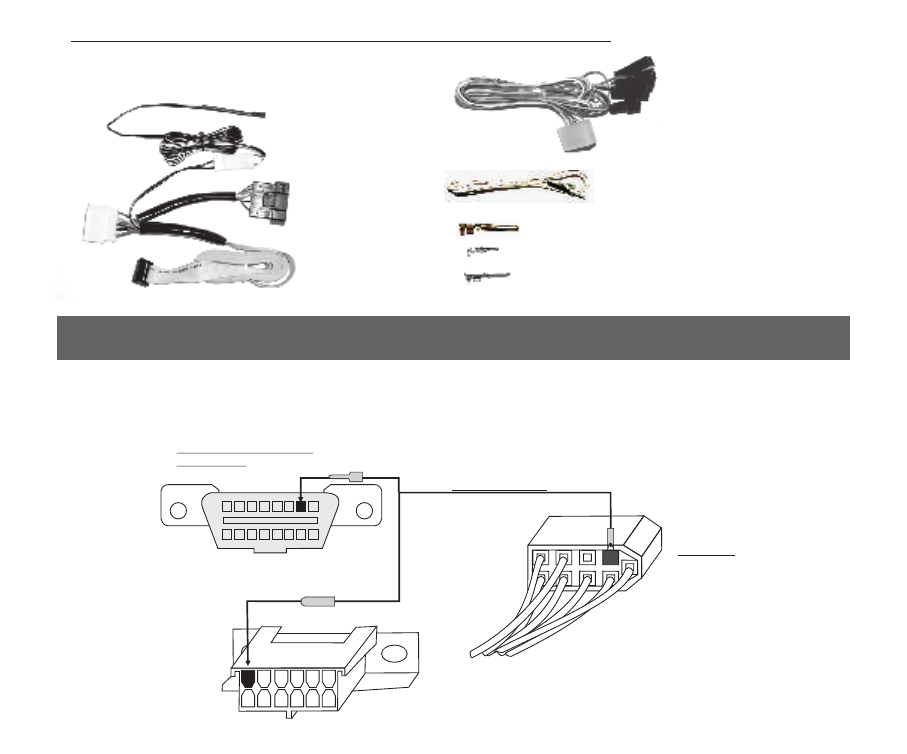

Соединительный шлейф с датчиком
внешней температуры
Дополнительный
соединитель с К-линией
Кабель -
переходник
Клемма штырь 1,5мм
Клемма штырь 2,8мм
Клемма круглый штырь 3,0мм
При подключении прибора могут использоваться следующие соединители
-18-
1
8
9
16
Диагностическая колодка
вид спереди
Евро-3
(OBD-II)
Колодка маршрутного
компьютера
А/М
вид сзади
Клемма
"штырь 1,5мм"
"К-линия" белый
6.1. ПОДКЛЮЧЕНИЕ ПРИБОРА К А/М ВАЗ ПРИ НАЛИЧИИ В А/М РАЗЪЕМА
МАРШРУТНОГО КОМПЬЮТЕРА
6.1.1. ПОДКЛЮЧЕНИЕ К "К-ЛИНИИ"
Извлеките клемму "штырь 2,8 мм" белого провода из второго контакта колодки переходника МК. Извлеченную
клемму "штырь 2,8 мм" вставьте в гнездо "М” колодки диагностики
а/м
Евро-2 или, заменив клемму на более узкую
"штырь 1,5 мм" из комплекта прибора, вставьте ее в гнездо "7" колодки диагностики
а/м
Евро- 3.
Клемма
"штырь 2,8 мм"
Клемма
"гнездо"
2
Евро-2
М
