8.14 РЕЖИМ ГРАФОПОСТРОИТЕЛЯ
В МК для 14 мгновенных параметров "Мгновенный расход на 100 км/час", "Температура ОЖ", "Температура Воздуха", "Напряжение",
"Напряжение ДК", "Дроссель", "Скорость", "Обороты", "Массовый расход воздуха", "Длительность впрыска", "Положение РДВ", “УОЗ”,
“Расчетная нагрузка на двигатель”, “Давление во впускном коллекторе” может быть включена функция графопостроителя.
Для масштаба по оси "У" графопостроителя можно выбрать два варианта установок. В первом случае установка "Авт" (по умолчанию)
выбирается для случая, когда масштаб по оси "У" изменяется автоматически при текущем изменении самого параметра от минимального
значения параметра (нижняя граница) до максимального (верхняя граница). Данная установка позволяет наблюдать динамику изменения
параметра, "максимально растягивая" актуальный масштаб по оси "У". Во втором случае, при установке "Мах" верхняя и нижняя границы по
оси "Х" и "У" выбираются жестко, и всегда соответствуют теоретически возможным значениям выбранного параметра.
Для переключения в режим графопостроителя:
1)Выделите маркером одну из указанных групп параметров в Дисплеях "
PARAM
"
1-3.
2) Коротко нажмите на кнопку "
SET
", дисплей переключится в режим графопостроителя.
Остановка самописца происходит при выключении замка зажигания для всех параметров за исключением параметра скорости, останов
графопостроителя скорости происходит при условии Скорость=0.
Если графопостроитель остановлен, доступна функция “Обратный отсчет”. В этом режиме при коротких нажатиях кнопки ”
<”
маркер
текущего отсчета параметра смещается в “прошлое время” на указанное количество временных отсчетов с индикацией значения параметра,
которое было указанное время “назад “ считая от момента остановки графопостроителя. При длительном удержатии
<
"
>
" происходит
"
или "
быстрое перемещение маркера по графику
.
Вы можете таким образом просмотреть, например, график Вашей скорости движения за последние
39 секунд в 39 точках отсчета с интервалом 1 секунда.
Только для графического Дисплея Скорость в режиме обратный отсчет на позиции “min” показывается расстояние от момента остановки
автомобиля, соответствующее временному отсчету скорости.
Для выхода из режима графопостроителя коротко нажмите на кнопку "
SET
"
.
8.15 ГРАФИЧЕСКИЙ ДИСПЛЕЙ ЛИНЕЙНОГО ОТОБРАЖЕНИЯ ПАРАМЕТРА

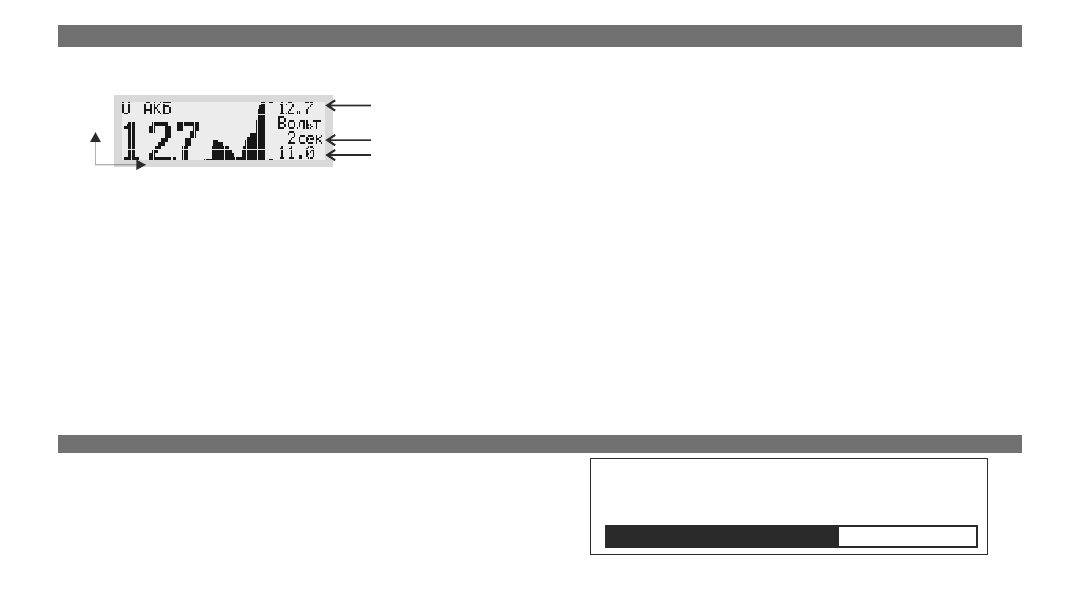

В режиме графопостроителя на дисплей выводится мгновенное значение
параметра и график 39 отсчетов (для RIF-500 - 50 отсчетов) поведения параметра с
интервалом временных отсчетов и масштабом в соответствии с установками из
списка “параметры” Дисплея установок. Самый правый отсчет на графике
соответствует текущему.
-41-
min
max
T
Х
У
С к о р о с т ь
к м /ч а с
123
0
0
0
2
П о в т о р н о е н а ж а т и е н а к н о п к у ”
S E T
” и з р е ж и м а
графопостроителя приводит к переключению в дисплей линейного
о т о б р а ж е н и я п а р а м е т р а . Гр а н и ц ы о т о б р а ж е н и я п а р а м е т р о в
соответствуют границам в режиме графопо строителя (2-а варианта -
“Авт” и “Max”). Для выхода из режима коротко нажмите на кнопку
“
SET
”.
