Инструкции

по применению

Устройство

Общий  вид  изделия  показан  на  примере  ПБЦ-

450  40п.  Расположение  отдельных  элементов

может отличаться и определяется на самом из-

делии.  Наличие/отсутствие  отдельных  элемен-

тов – см. ниже.

1

  Цепь пильная

2

  Направляющая цепи (шина)

3

  Крышка маслобака смазки цепи

4

  Рукоятка тормоза

5

  Дополнительная рукоятка

6

  Рукоятка стартера

7

  Крышка топливного бака

8

  Гайка крепления воздушного фильтра

9

  Выключатель зажигания

10

  Рукоятка управления воздушной заслонкой

11

  Клавиша управления подачей топлива

12

  Клавиша блокировки

13

  Кнопка насоса подкачки топлива

14

  Гайки натяжителя цепи

15

  Клапан декомпрессионный

       (наличие в Вашей модели –

       см. Технические данные)

16

  Ведущая звездочка

17

  Отверстия направляющей

18

  Шпильки

19

  Крышка механизма натяжителя

20

  Винт натяжителя

21

  Зубчатый упор

Пила представляет собой изделие для пиления

древесины, состоящее из двигателя внутренне-

го  сгорания,  механизма  привода  и  блокировки

пильной  цепи  и  самой  цепи  с  направляющей

(далее

–

 шина).

Двигатель  внутреннего  сгорания

–

  одноцилин-

дровый,  двухтактный,  бензиновый,  карбюра-

торный,  с  объединенной  системой  питания

и смазки.
Коленчатый вал, приводимый во вращение воз-

вратно-поступательным  движением  поршня,

передает  крутящий  момент  на  звездочку  при-

вода  цепи.  Вращение  звездочки  перемещает

пильную цепь вдоль направляющей.
Между  коленчатым  валом  двигателя  и  приво-

дной  звездочкой  установлена  центробежная

муфта  сцепления:  на  холостых  оборотах  заце-

пления  не  происходит  и,  соответственно,  пиль-

ная цепь не движется. При повышении оборотов

двигателя  колодки  расходятся  и  входят  в  заце-

пление с барабаном муфты

–

 вращение начина-

ет передаваться на привод пильной цепи.
Смазка пильной цепи осуществляется системой

принудительной подачи масла.
Система  зажигания  состоит  из  маховика

с  индукционным  элементом,  блока  зажигания,

вырабатывающего  высоковольтный  импульс,

и свечи зажигания.
Для  облегчения  запуска  служит  декомпрес-

сионный клапан: при нажатии клапана снижа-

ется  степень  сжатия  в  цилиндре  и,  соответ-

ственно,  сопротивление  движению  поршня.

После  запуска  клапан  возвращается  в  исход-

ное положение автоматически.
Пила оснащена системой защиты

оператора при работе:

`

при отскоке пилы мгновенно срабатывает ос-

новной тормоз цепи. Его также можно исполь-

зовать  принудительно  в  случае  необходимо-

сти экстренной остановки цепи;

`

при  работе  двигателя  на  холостом  ходу  (при

отпущенной клавише управления подачей то-

плива) пильная цепь также останавливается.

Сборка

Установите пильную цепь в следующем порядке:

`

оденьте защитные перчатки;

Пильная  цепь  остро  заточена.  Для  защиты

рук  при  установке  пильной  цепи  произво

-

дите операции только в перчатках.

`

переведите рукоятку

4

 на себя в положение

II (разблокировано);

`

отверните винт крепления крышки

натяжителя

19

;

`

отверните две гайки

14

 и снимите крышку

19

;

`

наденьте на шину

2

 пильную цепь

1

 так, что-

бы режущая кромка была направлена  сторо-

ну движения цепи (в соответствии с обозначе-

нием направления движения на самой цепи);

Убедитесь, что на изделии и комплекте принадлежностей отсутствуют повреждения,

которые могли возникнуть при транспортировании.

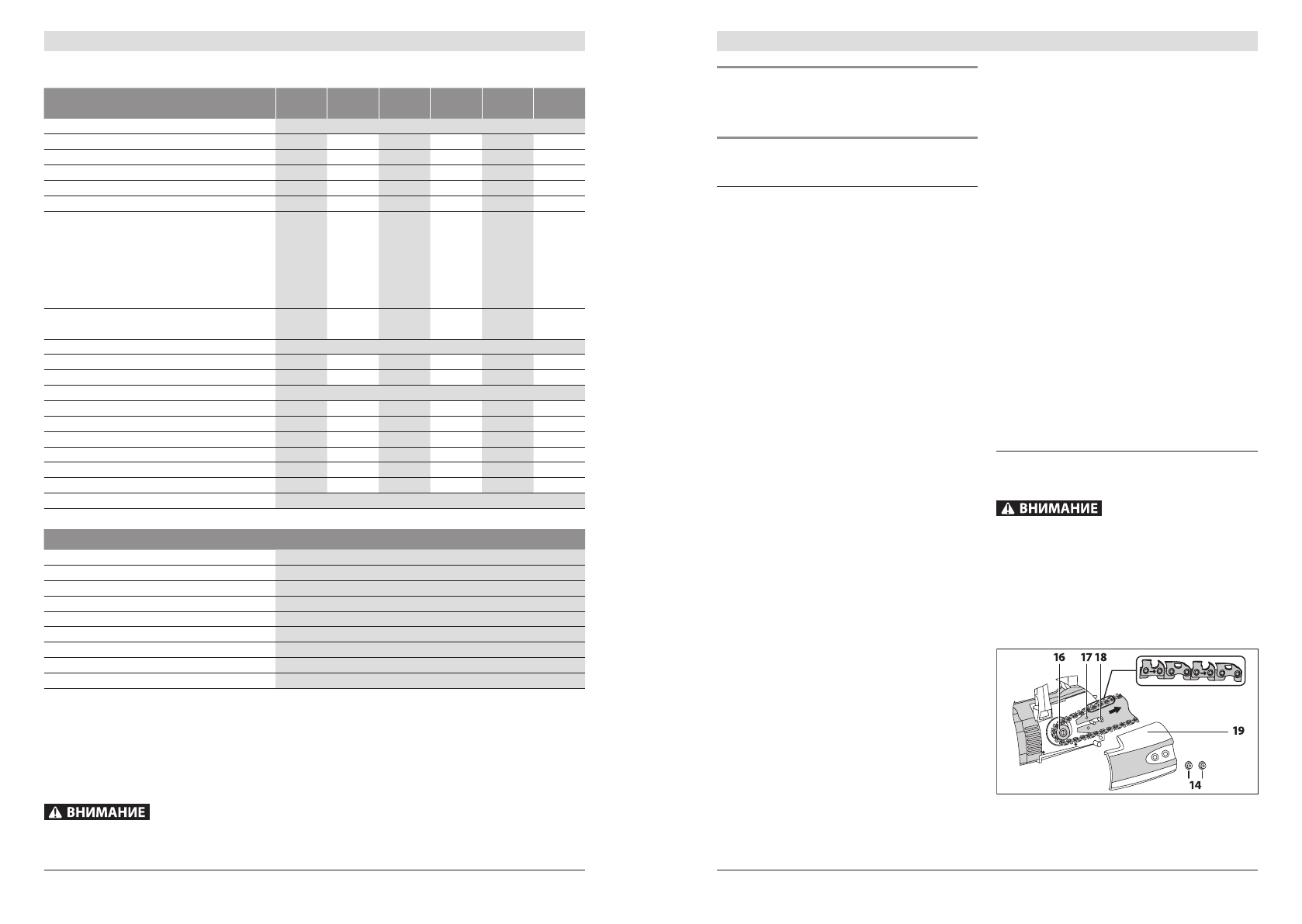

Технические характеристики

Артикул

ПБЦ-370

35п

ПБЦ-380

35п

ПБЦ-400

40п

ПБЦ-450

40п

ПБЦ-490

45дп

ПБЦ-560

45дп

Тип двигателя

одноцилиндровый, двухтактный, воздушного охлаждения

Объем двигателя, см

3

37

37.2

40.1

45

49.3

56

Номинальная мощность двигателя*, кВт / л.с.

1.2 / 1.6

1.4 / 1.9

1.5 / 2.0

1.8 / 2.4

2.2 / 3

2.4 / 3.3

Степень сжатия

7.5:1

7.5:1

7.5:1

8.0:1

7.5:1

8.0:1

Частота вращения холостого хода, мин

-1

3000

3000

3100

3200

3200

3000

Максимальная частота вращения, мин

-1

10800

10800

10800

10800

12500

12500

Тип пильной цепи:

   –

 шаг

   –

 паз

   –

 количество звеньев

   –

Артикул ЗУБР

3/8"

0.050"

53

70301-35

3/8"

0.050"

53

70301-35

3/8"

0.050"

57

70301-40

0,325"

0.058"

66

70302-40

0,325"

0.058"

72

70302-45

0,325"

0.058"

72

70302-45

Длина шины, мм/дюймы (артикул ЗУБР)

350 / 14

(70201-35)

350 / 14

(70201-35)

400 / 16

(70201-40)

400 / 16

(70202-40)

450 / 18

(70202-45)

450 / 18

(70202-45)

Время срабатывания тормоза цепи, с

0.12

Емкость топливного бака, л

0.31

0.39

0.39

0.55

0.55

0.55

Емкость масляного бака, л

0.21

0.21

0.21

0.26

0.26

0.26

Праймер (подкачка топлива)

есть

Декомпрессионный клапан

нет

нет

нет

нет

есть

есть

Уровень звуковой мощности, дБ

114

114

114

113

115

116

Уровень звукового давления (k=3), дБ

98

101

100

99

99

100

Среднеквадратичное виброускорение (k=1.5), м/с

2

6.1

8.4

10.1

12.1

11.8

11.8

Токсичность выхлопа

Евро1

Евро1

Евро1

Евро1

Евро1

Евро1

Масса изделия / в упаковке, кг

5 / 7

5 / 7

5 / 7

6 / 8

6 / 8

7 / 8

Срок службы, лет

5

Комплектация

Пила

1 шт.

Цепь пильная

1 шт.

Направляющая цепи (шина)

1 шт.

Кожух защитный

1 шт.

Ключ трубчатый/отвертка

1 шт.

Емкость для смешивания

1 шт.

Дополнительная катушка стартера**

1 шт.

Инструкции по безопасности

1 экз.

Руководство по эксплуатации

1 экз.

*  Указанная  номинальная  мощность  двигателя  –  это  средняя  мощность  стандартного  серийного  двигателя  (при  указанных

оборотах), измеренная согласно стандарту SAE J1349/ ISO 1585. Фактическая мощность серийно выпускаемых двигателей

может отличаться от этой величины. Фактическая мощность двигателя, установленного на модели, может зависеть от рабо-

чей скорости, условий окружающей среды и других параметров.

** для замены обратитесь в сервисный центр.
