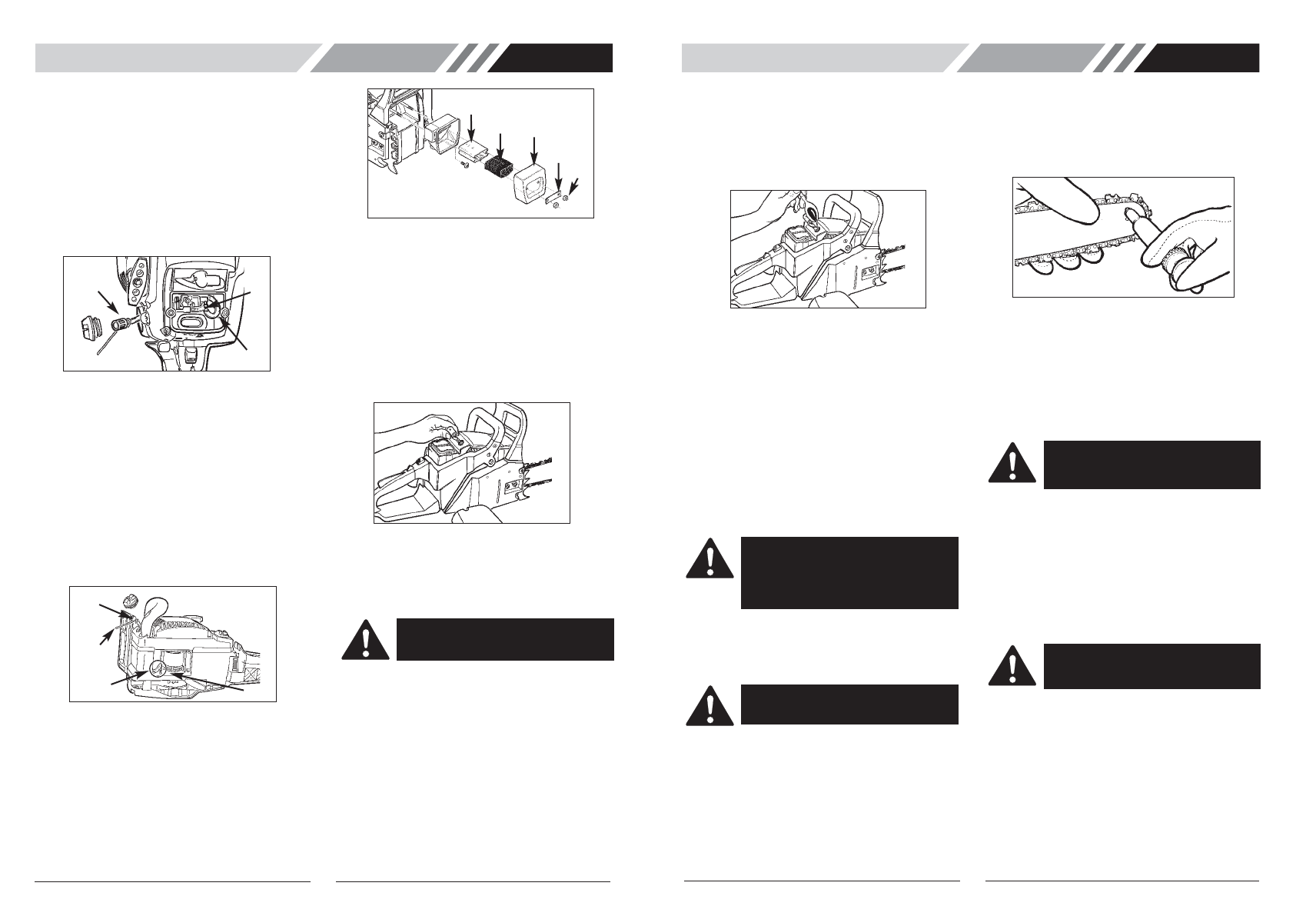

рис. 15

A

B

C

3.

С помощью крючка из проволоки (D) или

острогубцев выньте топливный фильтр (C) из бака

.

Отсоедините фильтр и выбросите его.

ПРИМЕЧАНИЕ: не извлекайте топливный шланг из бака
полностью.
4.

Соедините новый топливный фильтр и шланг,

установите их в собранном виде в бак так, чтобы

фильтр располагался в правом переднем углу.

5.

Подсоедините топливный шланг (A) к штуцеру

карбюратора (B). Верните на место воздушный

фильтр и крышку воздушной камеры (рис. 15).

6.

Залейте в топливный бак свежую топливно-

масляную смесь. Закройте топливную горловину

 крышкой.

рис. 20

рис. 16

D

C

B

A

рис. 17

E

D

C

B

A

рис. 18

рис. 19

• МАСЛЯНЫЙ

ФИЛЬТР

ПРИМЕЧАНИЕ:

 перед заменой фильтра слейте масло

из масляного бака
1.

Отсоедините масляный шланг (A) от штуцера

 насоса

(B).

2.

С помощью крючка из проволоки (C) выньте

масляный фильтр (D) из бака. Полностью

извлеките фильтр и шланг.

3.

Вставьте шланг в бак и, протянув его, вытащите из

 заливного

отверстия

4.

Соедините новый фильтр и шланг, вставьте шланг

в бак так, чтобы фильтр располагался на дне.

5.

Обрежьте шланг до нужной длины и наденьте его

на штуцер масляного насоса (рис. 16).

•  ЭКРАН ИСКРОГАСИТЕЛЯ (рис. 17)

ПРИМЕЧАНИЕ:

  забитый экран искрогасителя

существенно снижает производительность двигателя.
1.

Открутите две контргайки глушителя (A), запорную

пластину (B) и крышку глушителя (C).

2.

Извлеките экран искрогасителя (D) из

металлического корпуса (E). Замените

 искрогаситель.
3.

Соберите глушитель и затяните контргайки.

• СВЕЧА

ЗАЖИГАНИЯ

ПРИМЕЧАНИЕ:

  з для обеспечения надежной работы

двигателя свеча должна иметь правильный искровой
промежуток и не иметь отложений.
1.

Переведите выключатель STOP вниз.

2.

Отсоедините провод от свечи зажигания, потянув

его на себя с одновременным выкручивающим

 движением

(рис.

18B).

3.

С помощью свечного ключа выверните свечу

зажигания. НЕ ИСПОЛЬЗУЙТЕ НИКАКИХ ДРУГИХ

 ИНСТРУМЕНТОВ.
4.

Установите новую свечу зажигания с искровым

промежутком 0,025" (0,635 мм).

•  РАСКОНСЕРВАЦИЯ ПОСЛЕ ХРАНЕНИЯ

1. Выверните

свечу

зажигания.

2.

Резко потяните шнур стартера, чтобы удалить

остатки масла из камеры сгорания.

3.

Очистите и проверьте зазор в свече или установите

новую свечу с требуемым искровым промежутком.

4.

Подготовьте пилу к работе.

5.

Заполните топливный бак топливо-масляной

смесью. См. раздел ТОПЛИВО И СМАЗКА.

•  ОБСЛУЖИВАНИЕ ПИЛЬНОЙ ШИНЫ

Необходимо регулярное смазывание и очистка пильной
шины (шины с канавками, по которой скользит цепь
пилы) и звёздочки. Для поддержания пилы в хорошем
рабочем состоянии требуется надлежащее
обслуживание пильной шины.

СМАЗЫВАНИЕ ЗВЁЗДОЧКИ:

Смазывать звёздочку рекомендуется через каждые 10
часов работы, но не реже 1 раза в неделю. Перед
смазыванием всегда тщательно очищайте звёздочку
пильной шины.

ИНСТРУМЕНТЫ ДЛЯ СМАЗЫВАНИЯ:

ОБСЛУЖИВАНИЕ ПИЛЬНОЙ ШИНЫ:

большинство проблем с пильной шиной можно
предотвратить правильным и своевременным
обслуживанием пилы.
Недостаточное смазывание пильной шины и
эксплуатация пилы со СЛИШКОМ ТУГО НАТЯНУТОЙ
цепью приведёт к быстрому износу шины.
Для минимизации износа пильной шины рекомендуется
следующее обслуживание.

ЗАТОЧКА ЦЕПИ:

для заточки цепи требуются специальные инструменты.
Режущие кромки должны затачиваться под правильным
углом и на нужную глубину. Неопытным операторам
цепной пилы мы рекомендуем затачивать пилу в
ближайшем профессиональном сервисном центре.
Если вы не уверены в том, что правильно затачиваете
свою пилу, то можно приобрести специнструменты в
профессиональном сервисном центре. Неопытным
операторам цепной пилы мы рекомендуем отдавать
пилу для заточки специалистам в профессиональный
сервисный центр.

1.

Для заточки цепной пилы используйте подходящие

 инструменты:


-

Круглый напильник для цепей 05/32" (4 мм).

 -  Напильник
 -  Измерительный

калибр

цепи.

Эти инструменты можно приобрести в любом

 специализированном

магазине.

2.

Цепь считается хорошо заточенной, если при

пилении образуются стружки с чёткими формами.

Если образуется только древесная пыль, то цепь

 следует

заточить.

Для нанесения смазки на звёздочку рекомендуется
использовать смазывающий шприц (не входит в
комплект). Смазывающий шприц имеет иглу,
необходимую для эффективного нанесения смазки на
звёздочку.

СМАЗКА ЗВЁЗДОЧКИ:

1.

Переведите выключатель STOP вниз.

ПРИМЕЧАНИЕ:

для смазывания звёздочки пильной

шины снимать цепь не нужно. Смазывание происходит
в движении.

2.

Протрите звёздочку пильной шины.

3.

Возьмите смазывающий шприц (не входит в

комплект), вставьте иглу в отверстие для

смазывания и впрысните смазку, чтобы она

выступила на внешнем краю звёздочки (рис. 20).

4.

Проверните цепь рукой. Повторяйте процедуру

смазывания, пока не будет смазана вся звёздочка.

• РЕГУЛИРОВКА

КАРБЮРАТОРА

Карбюратор отрегулирован на заводе на оптимальную
производительность. Если возникла необходимость в
регулировке, обратитесь к ближайшему специалисту.

•  ХРАНЕНИЕ ЦЕПНОЙ ПИЛЫ

Перед размещением цепной пилы на хранение
длительностью более 30 дней необходимо провести
консервацию. При несоблюдении правил хранения
оставшееся в карбюраторе топливо будет испаряться,
оставляя смолообразные отложения. Это может
привести к трудностям при запуске и дорогостоящему
ремонту.
1.

Медленно снимите крышку с горловины топливного

бака, чтобы сбросить давление. Осторожно слейте

топливо из бака.

2.

Запустите двигатель и дайте ему выработать

топливо, оставшееся в карбюраторе.

3.

Дайте двигателю остыть (прибл. 5 минут).

4.

С помощью свечного ключа выверните свечу

 зажигания.

5.

Залейте в камеру сгорания одну чайную ложку

чистого масла для двухтактного двигателя.

Несколько раз медленно потяните за шнур

стартера, чтобы покрыть маслом внутренние

детали. Установите свечу зажигания (рис. 19).

ПРИМЕЧАНИЕ:

 храните пилу в сухом месте вдали от

источников огня, таких как печи, газовые колонки,
газовые сушилки и т.д.

ВНИМАНИЕ:

никогда не храните цепную

пилу дольше 30 дней без проведения
следующих операций.

ВНИМАНИЕ:

звёздочка новой пилы

смазана на заводе. Если не смазывать
звёздочку пильной шины, это может
привести к плохой производительности и
заклиниванию и потере гарантии
изготовителя.

ПРЕДУПРЕЖДЕНИЕ:

при работе с шиной

и цепью всегда надевайте защитные
перчатки.

ПРЕДУПРЕЖДЕНИЕ:

всегда проводите

обслуживание только в защитных
перчатках. Не проводите обслуживание
при нагретом двигателе.

ПРЕДУПРЕЖДЕНИЕ:

если цепь заточена

неправильно, то может возникнуть
повышенный риск отдачи пилы.
