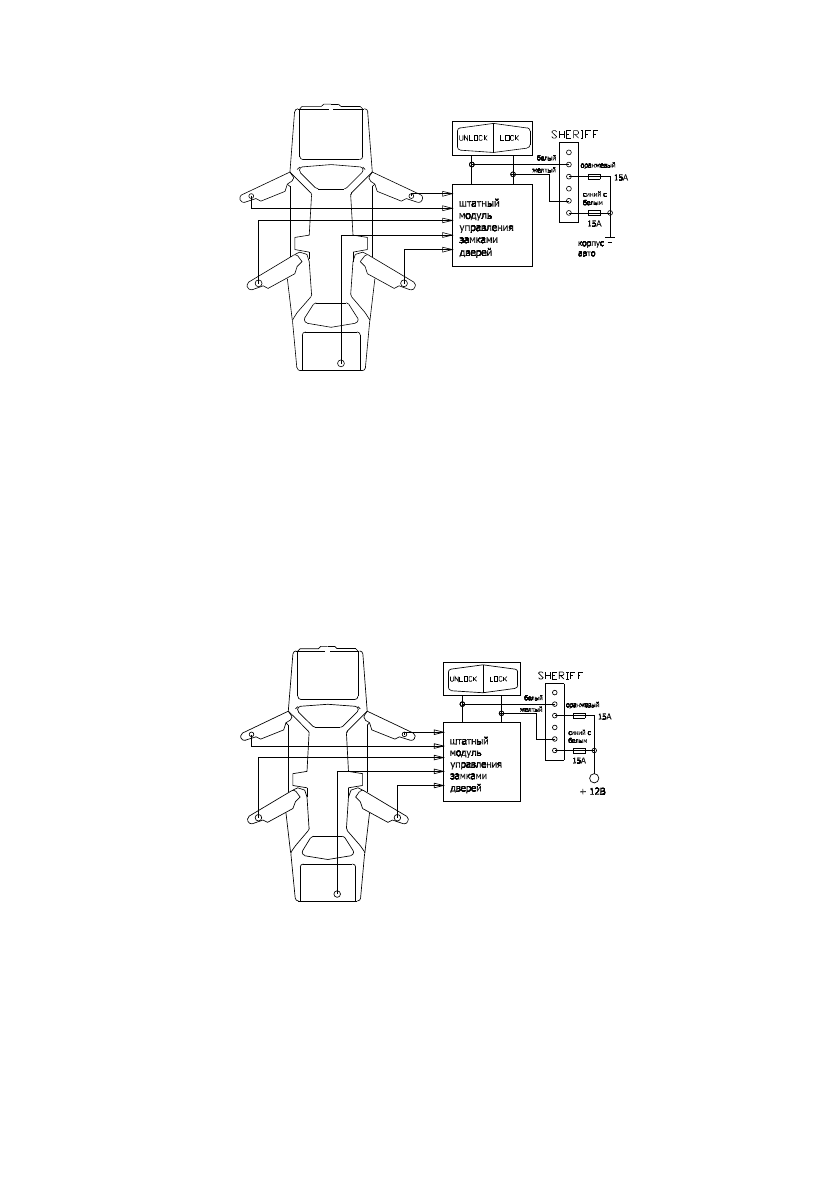

Схема управления каналом центрального замка с отрицательным триггером приведена ниже :
Трехпроводная цепь отпирания/запирания дверей положительной полярности
(большинство легковых автомобилей «Дженерал Моторс »)
При установке системы в таких автомобилях темнозеленый и темносиний провода запирания /от
пирания дверей автомобиля не используются.
Оранжевый провод и синий провод с белой полосой
должны быть подключены к источнику
питания +12 В.
Желтый провод
— это импульсный выход запирания положительной полярности, и он должен
быть подключен к проводу управления штатным реле запирания положительной полярности.
Белый провод
— импульсный выход отпирания положительной полярности. Должен быть под
ключен к проводу управления штатным реле отпирания положительной полярности.
Схема управления каналом центрального замка с положительным триггером приведена ниже :
Пятипроводная цепь отпирания/запирания дверей с изменением полярности
При установке системы на автомобилях необходимо перерезать штатные провода управления элект
роприводами замков дверей автомобиля. Эти провода проложены от основного переключателя запи
рания/отпирания к дополнительным переключателям запирания/отпирания, а от них — к электро
приводам дверных замков.
Перережьте штатный провод запирания
и подключите
желтый провод
системы к тому концу пе
ререзанного штатного провода, который идет к дополнительным переключателям (электроприводам
