LX-320
“
Инструкция
по
эксплуатации
и
установке
”
35
ПОДКЛЮЧЕНИЕ
6-
КОНТАКТНОГО
РАЗЪЁМА
ЭЛЕКТРОПРИВОДОВ
ЗАМКОВ
ДВЕРЕЙ
6-
контактный
разъём
типа
"
Молекс
"
на
основном
блоке
системы
используется
для
подключения
к
электро
-
приводам
замков
дверей
автомобиля
.

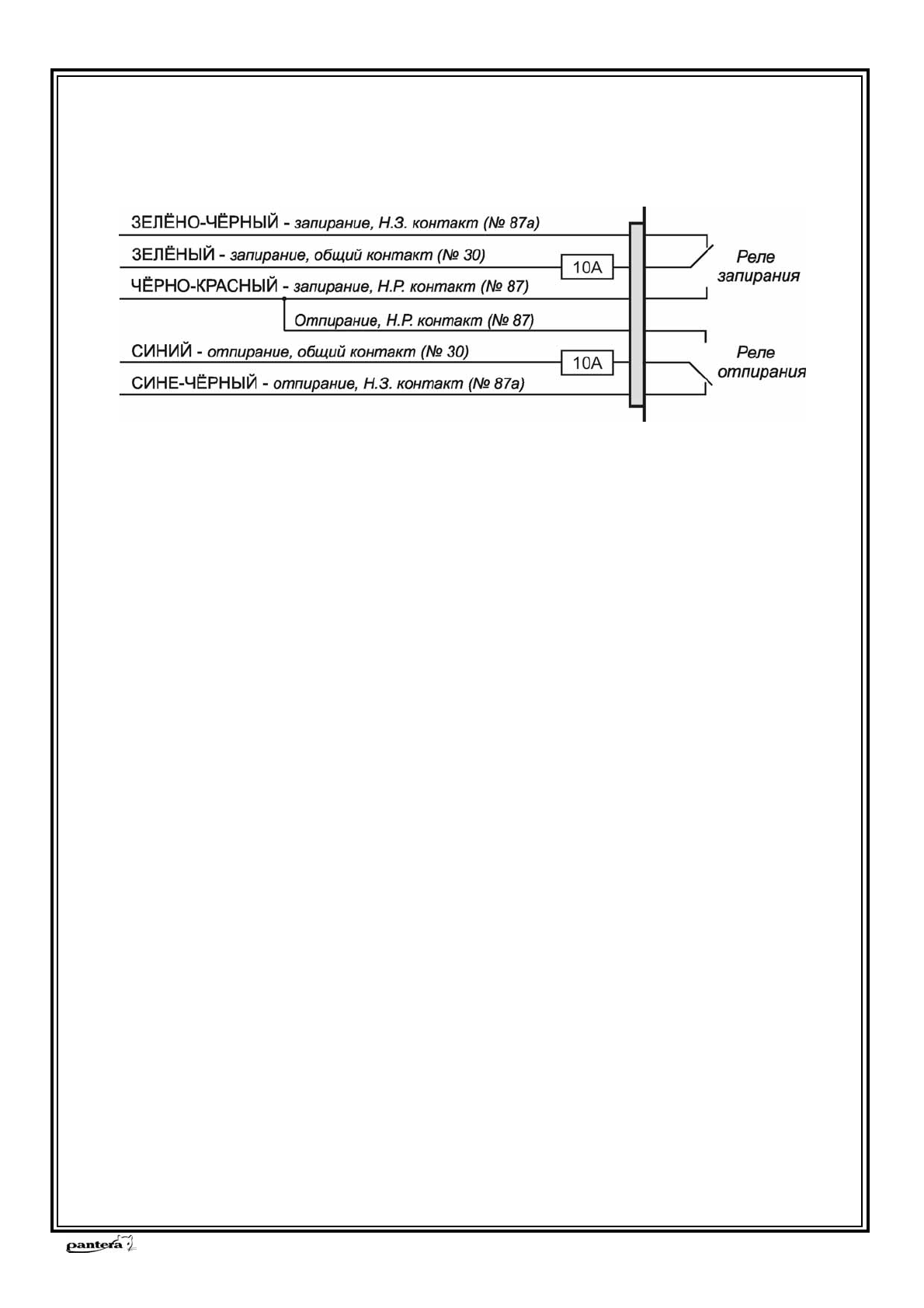

ЗЕЛЁНО
-
ЧЁРНЫЙ
,
ЗЕЛЁНЫЙ
,
СИНЕ
-
ЧЁРНЫЙ
,
СИНИЙ
и
два
ЧЁРНО
-
КРАСНЫХ
провода
системы
предна
-
значены
для
подсоединения
встроенных
реле
управления
замками
дверей
.
Функция
каждого
из
этих
прово
-
дов
показана
ниже
.
Перед
подключением
системы
к
штатным
электроприводам
замков
дверей
необходимо
определить
тип
штатной
системы
центрального
замка
.
Для
этого
–
выньте
выключатель
дверного
замка
из
панели
двери
водителя
и
протестируйте
провода
,
идущие
от
выключателя
.
3-
ПРОВОДНАЯ
СИСТЕМА
ЦЕНТРАЛЬНОГО
ЗАМКА
С
ОТРИЦАТЕЛЬНОЙ
ПОЛЯРНОСТЬЮ
Если
от
выключателя
идет
3
провода
,
один
из
которых
постоянно
замкнут
на
массу
(
независимо
от
положе
-
ния
выключателя
),
а
из
двух
других
проводов
один
будет
замыкаться
на
массу
при
переводе
выключателя
в
положение
«Lock» («
Закрыто
»),
а
другой
будет
замыкаться
на
массу
при
переводе
выключателя
в
положе
-
ние
«Unlock» («
Открыто
») –
Вы
имеете
дело
с
3-
проводной
системой
с
отрицательной
полярностью
.
♦
В
автомобилях
такого
типа
ЗЕЛЁНЫЙ
/
ЧЕРНЫЙ
и
СИНИЙ
/
ЧЁРНЫЙ
провода
системы
НЕ
используются
.
♦
ЧЕРНЫЕ
/
КРАСНЫЕ
провода
системы
должны
быть
подсоединены
к
«
массе
».
♦
Подсоедините
ЗЕЛЕНЫЙ
провод
к
штатному
проводу
запирания
автомобиля
.
♦
Подсоедините
СИНИЙ
провод
к
штатному
проводу
отпирания
автомобиля
.
3-
ПРОВОДНАЯ
СИСТЕМА
ЦЕНТРАЛЬНОГО
ЗАМКА
С
ПОЛОЖИТЕЛЬНОЙ
ПОЛЯРНОСТЬЮ
Если
от
выключателя
идет
3
провода
,
один
из
которых
постоянно
замкнут
на
+12
В
(
независимо
от
положе
-
ния
выключателя
),
а
из
двух
других
проводов
один
будет
замыкаться
на
+12
В
при
переводе
выключателя
в
положение
«Lock» («
Закрыто
»),
а
другой
будет
замыкаться
на
+12
В
при
переводе
выключателя
в
положе
-
ние
«Unlock» («
Открыто
») –
Вы
имеете
дело
с
3-
проводной
системой
с
положительной
полярностью
.
Подсоедините
систему
как
показано
на
схеме
.
♦
В
автомобилях
такого
типа
ЗЕЛЁНЫЙ
/
ЧЕРНЫЙ
и
СИНИЙ
/
ЧЁРНЫЙ
провода
системы
НЕ
используются
.
♦
ЧЕРНЫЕ
/
КРАСНЫЕ
провода
системы
должны
быть
подсоединены
к
+12
В
.
♦
Подсоедините
ЗЕЛЕНЫЙ
провод
к
штатному
проводу
запирания
автомобиля
.
♦
Подсоедините
СИНИЙ
провод
к
штатному
проводу
отпирания
автомобиля
.
5-
или
4-
ПРОВОДНАЯ
СИСТЕМА
ЦЕНТРАЛЬНОГО
ЗАМКА
С
ПЕРЕМЕННОЙ
ПОЛЯРНОСТЬЮ
Если
от
выключателя
идет
5
проводов
(
или
4) –
в
данном
автомобиле
установлена
штатная
система
цен
-
трального
замка
с
переменной
полярностью
управляющего
импульса
.
В
таких
системах
нет
штатных
реле
или
собственно
модуля
центрального
замка
т
.
к
. +12
В
подается
непосредственно
от
выключателя
на
элек
-
троприводы
замков
и
,
к
тому
же
,
обеспечивается
обратный
выход
на
массу
.
Один
из
5
проводов
,
идущих
от
выключателя
,
будет
постоянно
замкнут
на
+12
В
,
независимо
от
положения
выключателя
.
Два
провода
(
или
один
)
будут
постоянно
замкнуты
на
массу
,
независимо
от
положения
вы
-
ключателя
.
Из
двух
оставшихся
проводов
–
один
будет
замыкаться
на
+12
В
при
переводе
выключателя
в
положение
«Lock» («
Закрыто
»),
а
другой
будет
замыкаться
на
+12
В
при
переводе
выключателя
в
положе
-
ние
«Unlock» («
Открыто
»).
♦
В
автомобилях
данного
типа
необходимо
перерезать
штатные
провода
,
идущие
от
главного
выключа
-
теля
замков
дверей
(«Master»),
находящегося
в
водительской
двери
,
к
выключателям
замков
других
дверей
,
а
затем
к
электроприводам
замков
.
♦
Перережьте
штатный
провод
запирания
,
идущий
от
главного
выключателя
,
и
подсоедините
ЗЕЛЕНЫЙ
провод
к
той
части
перерезанного
провода
,
которая
идет
к
выключателям
других
дверей
и
к
электро
-
приводам
замков
.
Подсоедините
ЗЕЛЁНЫЙ
/
ЧЕРНЫЙ
провод
к
другой
части
перерезанного
провода
за
-
пирания
,
которая
идет
к
главному
выключателю
.
