LX-320
“
Инструкция
по
эксплуатации
и
установке
”
33
b)
Рекомендуется
подключать
Серый
/
Черный
провод
к
тахометру
(
таходатчику
)
автомобиля
,
если
имеется
такая
возможность
.
В
этом
случае
диагностика
запуска
двигателя
будет
проводиться
по
изменению
частоты
сигнала
тахометра
.
При
правильном
подключении
провода
система
будет
автоматически
выключать
стартер
одновременно
с
началом
работы
двигателя
,
не
дожидаясь
истечения
запрограммированного
времени
прокрутки
стартера
.
В
этом
случае
светодиодный
индикатор
горит
непрерывно
после
остановки
стартера
при
запущенном
двига
-
теле
.
Если
стартер
работает
в
течение
всего
запрограммированного
времени
прокрутки
,
не
обращая
внимания
на
уже
запущенный
двигатель
,
а
светодиодный
индикатор
гаснет
на
5
с
после
остановки
стартера
и
загора
-
ется
вновь
при
работающем
двигателе
,
то
следует
провести
процедуру
обучения
сигнализации
оборотам
холостого
хода
двигателя
(
см
.
стр
. 24).
СИНЕ
-
КРАСНЫЙ
провод
(
№
7)
-
подключите
к
кнопочным
выключателям
дверей
,
замыкающимся
на
+12
В
при
открывании
дверей
.
ОРАНЖЕВО
-
БЕЛЫЙ
провод
(
№
8)
-
подключите
к
кнопочному
выключателю
багажника
,
замыкающийся
на
корпус
при
открывании
багажника
.
ЧЁРНЫЙ
провод
(
№
9)
-
минус
питания
,
соедините
с
корпусом
автомобиля
,
обеспечив
хороший
контакт
.
ЗЕЛЁНО
-
ЧЁРНЫЙ
провод
(
№
10)
-
подключите
к
лампам
габаритных
огней
или
указателей
поворота
.
Мак
-
симальный
ток
нагрузки
выхода
7,5
А
.
ЗЕЛЁНО
-
ЖЁЛТЫЙ
провод
(
№
11)
-
подключите
к
лампам
габаритных
огней
или
указателей
поворота
.
Мак
-
симальный
ток
нагрузки
выхода
7,5
А
.
ЧЁРНО
-
БЕЛЫЙ
провод
(
№
12)
-
отрицательный
выход
состояния
сигнализации
.
Максимальный
ток
нагруз
-
ки
выхода
300
мА
.
Для
подключения
требуется
дополнительное
реле
.
Выход
предназначен
для
подключе
-
ния
дополнительного
внешнего
НЗ
реле
блокировки
.

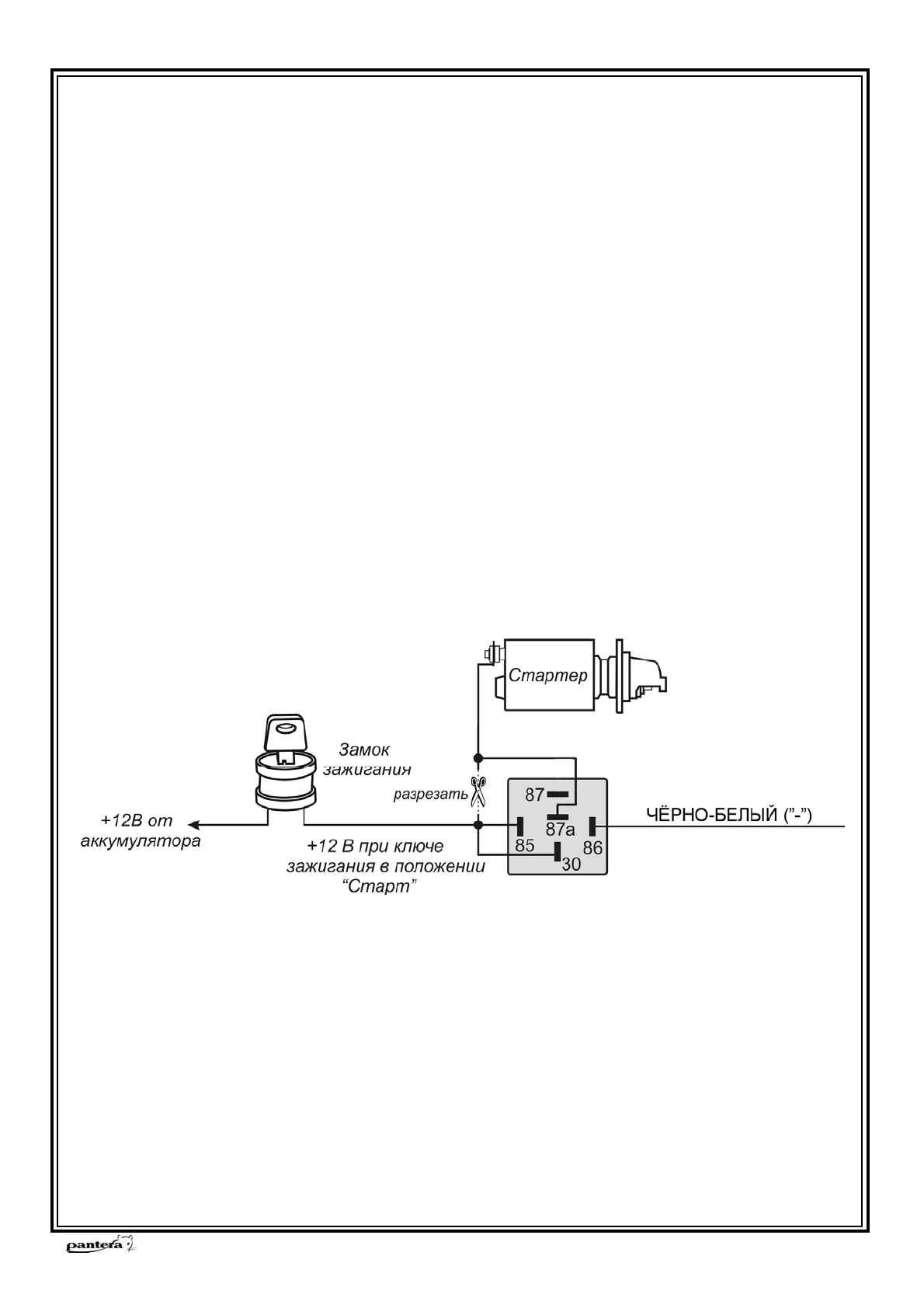

Пример
схемы
подключения
НЗ
-
блокировки
стартера
показан
на
рисунке
.
СЕРЫЙ
провод
(
№
13)
-
положительный
выход
для
подключения
к
сирене
.
Максимальный
ток
нагрузки
2
А
.
ЖЁЛТО
-
БЕЛЫЙ
провод
(
№
14)
-
отрицательный
выход
дополнительного
канала
№
3.
Максимальный
ток
нагрузки
300
мА
.
Для
подключения
требуется
дополнительное
реле
.
Длительность
импульса
выходного
сиг
-
нала
программируется
0.8, 10, 30
секунд
или
до
выключения
канала
брелоком
("
защелка
").
Канал
может
быть
запрограммирован
для
реализации
функции
двушагового
отпирания
замков
дверей
(
см
.
схему
на
стр
.
37)
или
для
управления
другими
устройствами
автомобиля
(
программируемые
функции
№
5
и
№
9).
