LX-320
“
Инструкция
по
эксплуатации
и
установке
”
34
ЖЁЛТО
-
ЧЁРНЫЙ
провод
(
№
15)
-
отрицательный
выход
дополнительного
канала
№
1.
Длительность
сиг
-
нала
управления
1
секунда
.
Максимальный
ток
нагрузки
300
мА
.
Канал
может
быть
использован
для
управ
-
ления
соленоидом
отпирания
багажника
.
Для
подключения
требуется
дополнительное
реле
.

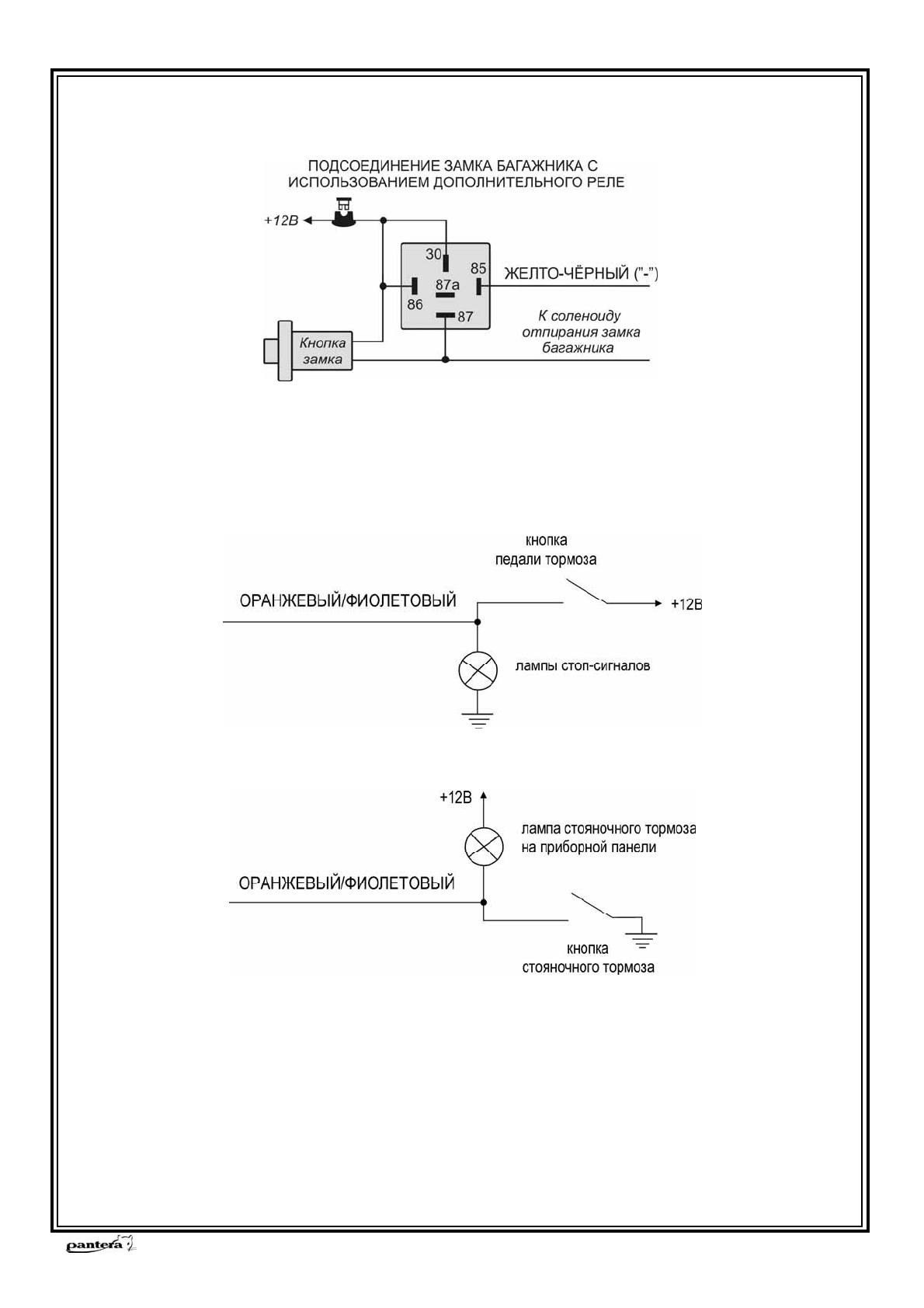

Пример
схемы
подключения
приведен
на
рисунке
.
ОРАНЖЕВО
-
ФИОЛЕТОВЫЙ
провод
(
№
16) -
отрицательный
вход
контроля
состояния
ручного
(
стояночно
-
го
)
тормоза
или
педали
тормоза
.
При
наличии
положительного
потенциала
на
этом
проводе
дистанционный
и
автоматический
запуски
двигателя
будут
невозможны
.
Возникновение
положительного
потенциала
на
этом
проводе
в
режиме
запущенного
дистанционно
или
автоматически
двигателя
–
вызовет
немедленную
остановку
двигателя
.
Схемы
подключения
приведены
ниже
:
В
автомобиле
с
автоматической
коробкой
передач
подсоедините
Оранжевый
/
Фиолетовый
провод
к
проводу
,
идущему
от
стоп
-
сигналов
автомобиля
,
который
замыкается
на
+12
В
при
нажатии
педали
тормоза
:
В
автомобиле
с
ручной
коробкой
передач
подсоедините
Оранжевый
/
Фиолетовый
провод
к
проводу
,
замы
-
кающемся
на
массу
при
взведении
ручного
тормоза
:
СИНЕ
-
ЧЁРНЫЙ
провод
(
№
17)
-
подключите
к
кнопочным
выключателям
дверей
,
замыкающимся
на
корпус
при
открывании
дверей
.
ОРАНЖЕВО
-
СЕРЫЙ
провод
(
№
18)
-
подключите
к
кнопочному
выключателю
капота
,
замыкающийся
на
корпус
при
открывании
капота
.
