KGB FX-9 «

Инструкция

по

эксплуатации

системы

» © Saturn Marketing Ltd.

36

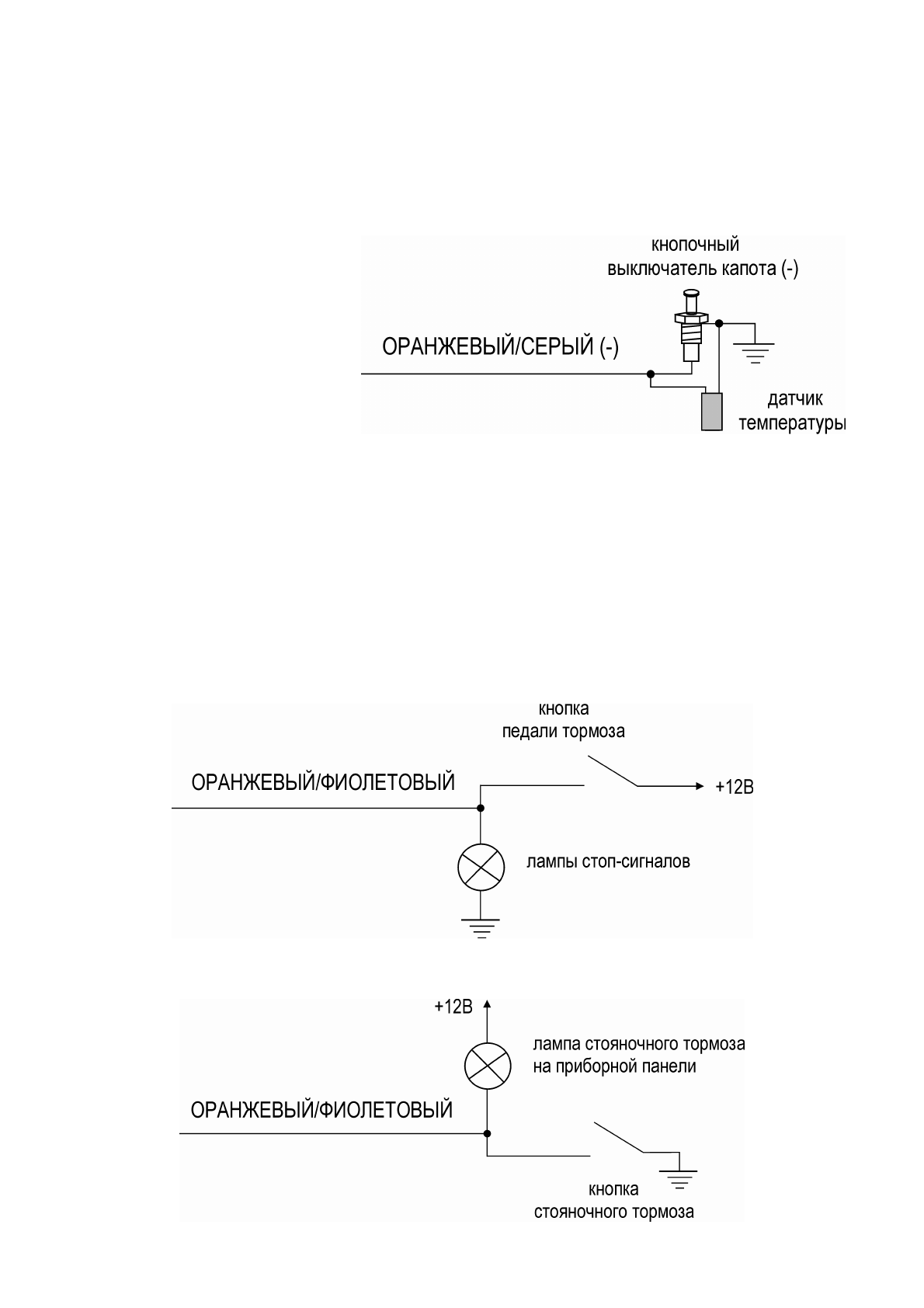

ПОДСОЕДИНЕНИЕ

ПРОВОДОВ

СИСТЕМЫ

ОРАНЖЕВЫЙ

/

СЕРЫЙ

провод

:

a)

Основная

функция

Оранжевого

/

Серого

провода

системы

–

отрицательный

вход

триггера

капота

.

Под

-

ключите

Оранжевый

/

Серый

провод

к

концевому

выключателю

капота

,

замыкающемуся

на

“

массу

”

при

открывании

капота

.

b)

Оранжевый

/

Серый

провод

может

также

использоваться

для

подключения

датчика

температуры

.

Подключите

Оранжевый

/

Серый

провод

датчика

температуры

к

Оранжевому

/

Серому

проводу

сис

-

темы

,

а

Черный

провод

датчика

–

к

“

массе

”

В

этом

случае

при

закрытом

капоте

система

сможет

получать

информа

-

цию

о

температуре

под

капотом

ав

-

томобиля

и

сможет

использовать

ее

при

автоматическом

запуске

двига

-

теля

по

датчику

температуры

.

СИНИЙ

/

ЧЕРНЫЙ

провод

:

подключите

к

концевым

выключателям

дверей

,

замыкающимся

на

“

массу

”

при

открывании

дверей

.

ОРАНЖЕВЫЙ

/

ФИОЛЕТОВЫЙ

провод

:

данный

вход

системы

используется

как

отрицательный

вход

контроля

состояния

ручного

(

стояночного

)

тормоза

или

педали

тормоза

.

При

наличии

положительного

потенциала

на

этом

проводе

дистанционный

и

автоматический

запуски

двигателя

будут

невозможны

.

Возникновение

положительного

потенциала

на

этом

проводе

в

режиме

запущенного

дистанционно

или

автоматически

двигателя

–

вызовет

немедленную

остановку

двигателя

.

Схемы

подключения

приведены

ниже

:

В

автомобиле

с

автоматической

коробкой

передач

подсоедините

Оранжевый

/

Фиолетовый

провод

к

проводу

,

идущему

от

стоп

-

сигналов

автомобиля

,

который

замыкается

на

+12

В

при

нажатии

педали

тормоза

:

В

автомобиле

с

ручной

коробкой

передач

подсоедините

Оранжевый

/

Фиолетовый

провод

к

проводу

,

замыкающемся

на

массу

при

взведении

ручного

тормоза

:
