ва тель  1  уста на вли вай те  так,  чтобы
в его пазы вошли уста

но

воч

ные

усики 4 кор пу са 5 пла фо на.

Про ти во ту ман ная  фара

Демон ти руй те

нера бо тос по -

соб ную  лампу  в  про ти во ту ман ной
фаре (рис. 66). Повер ни те патрон
1 про тив часо вой стрел ки и вынь те
из

рефлек то ра,

отсо е ди ни те

колод ку жгута про во дов с лампы.
Монтаж новой лампы про во ди те в
обрат ном  поряд ке.  Рабо ты  по
уста нов ке  гало ген ной  лампы  про -
во ди те  в  пер чат ках  во  избе жа ние
оста вле ния

сле дов

на

колбе

лампы. Дан

ный вид работ реко

-

мен ду ет ся  выпол нять  на  атте сто -

ван ных  ПССС  с  исполь зо ва ни ем
подъем ни ка.

Для  осво бож де ния  досту па  к

про ти во ту ман ной

фаре

из-под

арки  перед не го  коле са  необхо ди -
мо  пред ва ри тель но  демон ти ро -
вать коле

со и частич

но осво

бо

-

дить  кре пле ние  щитка  перед не го
крыла, вывер

нув шесть вин

тов.

Отог ни те  щиток,  демон ти руй те  не-
ра бо тос по соб ную  лампу  из  про ти -
во ту ман ной  фары.

В  вари ант ном  испол не нии

в

щит ках  перед них  кры ль ев  авто мо -
би ля  име ют ся  спе циаль ные  люки
для  досту па  к  про ти во ту ман ным
фарам. При нали чии тако го люка
поря док заме ны лампы будет сле -
ду ю щим:

– мак си маль но  повер ни те  пе-

ред

нее коле

со внутрь арки для

осу щест вле ния  досту па  к  крыш ке
люка;

– сни ми те  крыш ку  люка  щитка

переднего крыла;

– после сня тия крыш ки доступ к

лампе  осу щест вля ет ся  через  люк
в щитке перед не го крыла;

– повер ни те  лампу  про тив  часо -

вой стрел ки и выта щи те ее нару жу;

– отсо е ди ни те  колод ку  жгута

про во дов  и  заме ни те  лампу.

Уста

нов

ку новой лампы осу

-

щест вляй те  в  обрат ном  поряд ке.
Реко мен ду ет ся  для  облег че ния
про во ди мой  рабо ты  по  заме не
лампы  пред ва ри тель но  снять  пе-
ред нее  коле со.

127

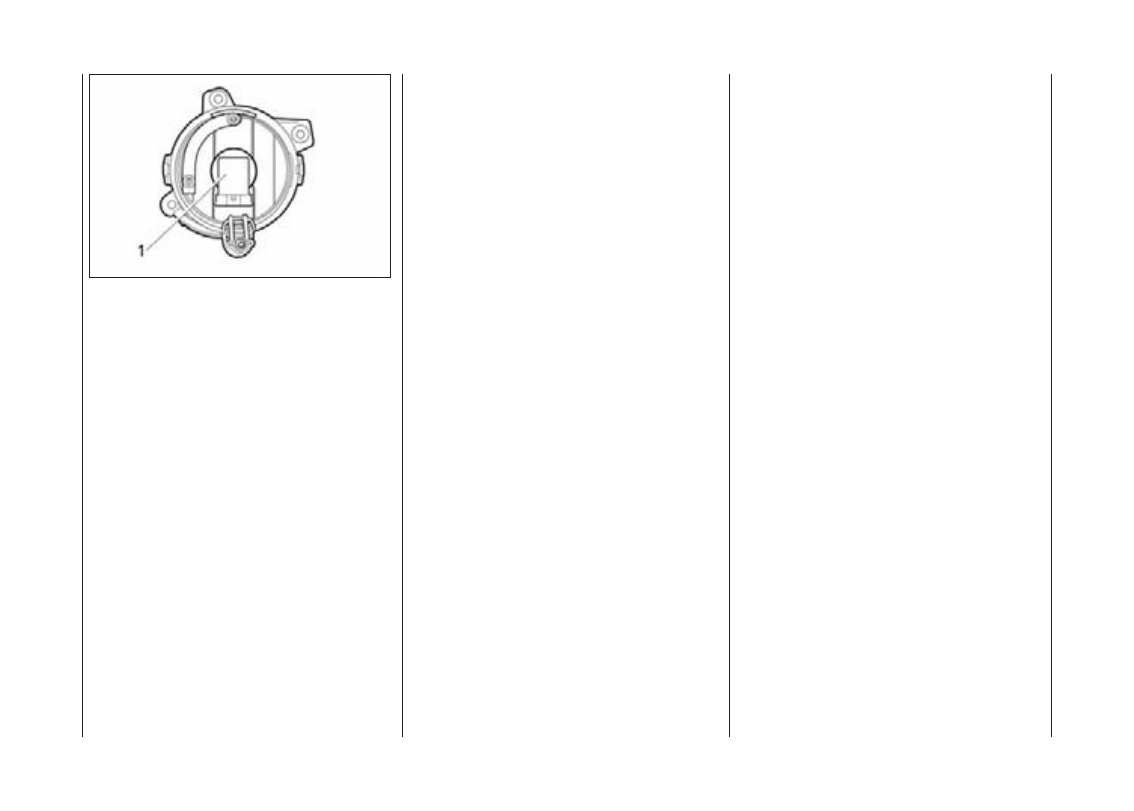

Рис. 66.  Противотуманная фара
