рис. 66
F0N0034m
рис. 67
❒
вниз (положение 2): включение левого указателя
поворота.
На панели приборов вспыхивает контрольная лампа
F
или
D
.
Указатели поворота отключаются автоматически после
выведения автомобиля в положение прямолинейного
движения.
МИГАНИЕ ФАР – рис. 67
Потяните подрулевой переключатель в сторону рулевого
колеса (1-е неустойчивое положение) независимо от
положения гайки. На панели приборов загорается
контрольная лампа
1
.
СТОЯНОЧНЫЙ СВЕТ
Стояночный свет загорается, только когда ключ
зажигания находится в положении
STOP
или вынут, гайка
левого подрулевого переключателя сначала приведена
в положение
O
и затем в положение
6
или
2
.
На панели приборов загорается контрольная лампа
3
.

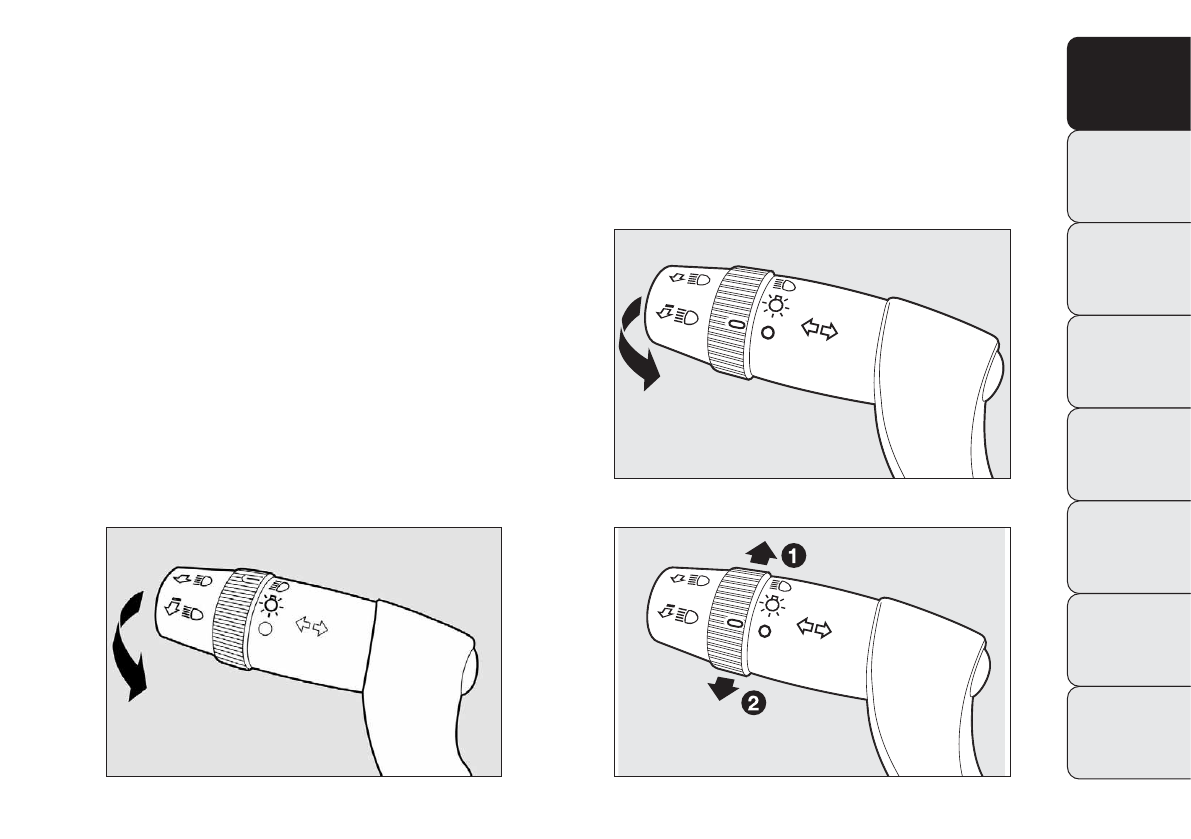

УКАЗАТЕЛИ ПОВОРОТА – рис. 68
Приведите подрулевой переключатель в (устойчивое)
положение:
❒
вверх (положение 1): включение правого указателя
поворота;
F0N0035m
рис. 68
