155
F0N0836m
рис. 162
F0N0165m
рис. 163
❒

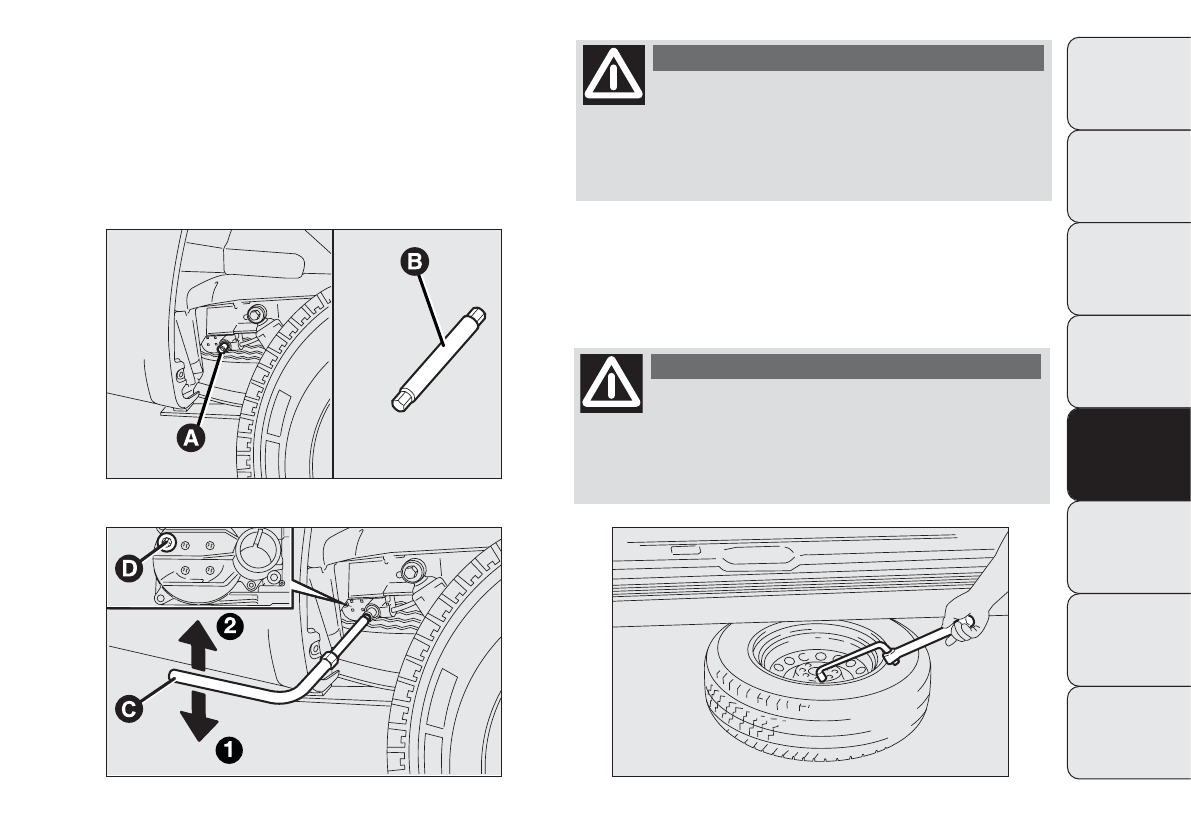

с помощью ключа для демонтажа колес выньте
колесо из посадочного положения в автомобиле
– рис. 163;
❒
отвинтите крепежный маховичок D – рис. 164
и освободите колесо от кронштейна E.
❒
поверните винт C – рис. 162 против часовой стрелки
1, чтобы отпустить крепление запасного колеса;
❒
продолжайте поворачивать винт против часовой
стрелки до упора, пока не сработает сцепление
крепежного устройства;
F0N0835m
рис. 161
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Управление устройством должно
выполняться только вручную без
использования какого бы то ни было другого
инструмента, кроме входящей в комплект
рукоятки домкрата, и без применения
пневматических или электрических шуруповертов.
ВНИМАНИЕ
Подвижные части домкрата (винт
и шарниры) могут стать причиной
получения травмы: старайтесь к ним не
прикасаться. При наличии загрязнений
тщательно очистите их консистентной
смазкой.
ВНИМАНИЕ
