172
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0N0088m

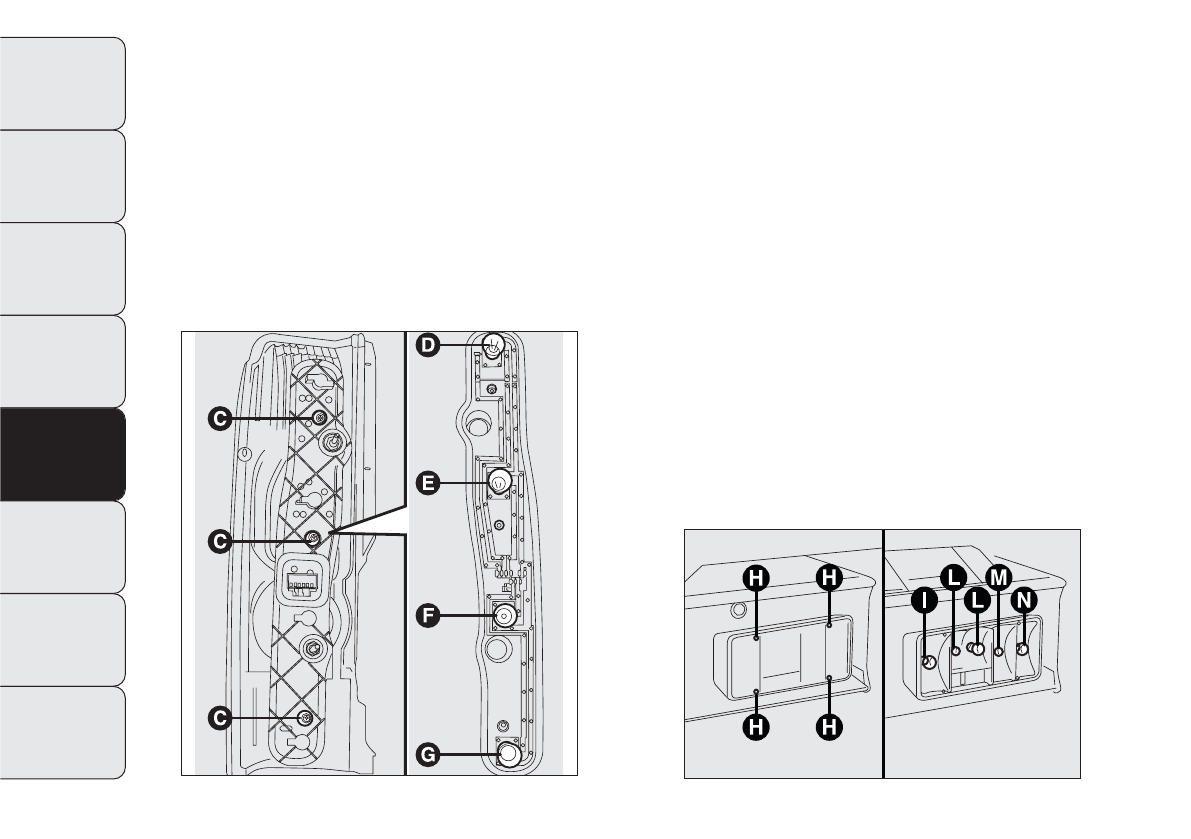

рис. 191
❒
выньте лампу D, E, F, G, слегка надавив и повернув ее
против часовой стрелки (байонетное соединение)
и замените ее на новую;
❒
поставьте на место патрон и завинтите винты С – рис.
❒
соедините электрический разъем B, правильно
разместите блок в кузове автомобиля, и завинтите
крепежные винты A.
F0N0239m
рис. 192
Для моделей грузовиков и грузовиков в исполнении
«шасси с кабиной»:
Отвинтите четыре винта H – рис. 192 и замените:
I лампу задних противотуманных фар (с левой
стороны); лампу фонарей заднего хода (с правой
стороны)
L лампу габаритных огней
M лампу стоп-сигналов
N лампу указателей поворота.
