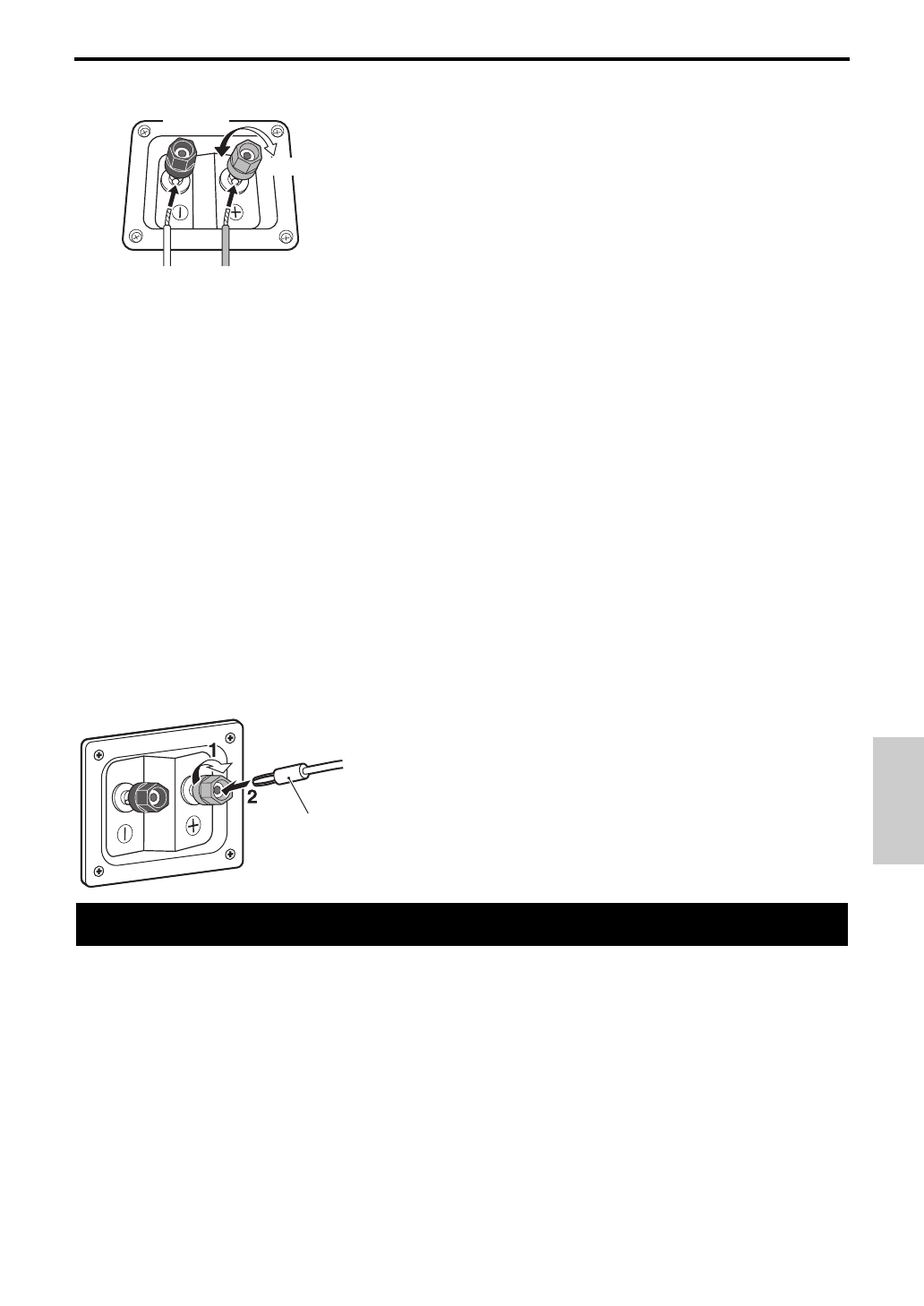

Работа с клеммами колонок

1

Ослабьте зажим клеммы, вращая ее против часовой стрелки.

2

Вставьте оголенный конец кабеля в клемму.

3

Чтобы зажать клемму, вращайте ее по часовой стрелке.

4

Проверьте надежность подключения, слегка потянув за кабель.

Примечания

• Убедитесь в том, что в клемме зажата оголенная часть провода, без изоляции.

• Убедитесь в том, что оголенные части проводов не соприкасаются: контакт оголенных проводов может привести к поломке

колонок или усилителя.

• Колонки не воспроизводят звук, если подключение выполнено неправильно.

■

Подключение к усилителю

Подключите каждую колонку к соответствующим клеммам на усилителе с помощью кабелей, подготовленных ранее. См.

также раздел “Схема подключения” (стр. 4).

Чтобы установить колонки объемного звучания (в том числе задние), подключите одну колонку к клеммам

подключения левой колонки (отмечены буквой L) на усилителе или ресивере, а вторую колонку — к клеммам

подключения правой колонки (отмечены буквой R).

Более подробная информация приведена в руководстве по эксплуатации усилителя или ресивера.

Примечания

• Убедитесь в том, что при подключении колонок была соблюдена правильная полярность: положительные (+) клеммы

соединены с положительными (+) клеммами, а отрицательные (–) клеммы — с отрицательными (–). Если перепутать

клеммы, колонки будут издавать неестественный звук и плохо передавать низкие частоты.

• В настройках размеров акустической системы AV-ресивера укажите малый размер (или “S”) для всех колонок.

• Длительное воспроизведение определенных звуков на большой громкости может повредить колонки. Например, при

длительном воспроизведении синусоидального сигнала с тестового диска, низких частот электронных инструментов и т. д.,

а также при касании иглы проигрывателя поверхности пластинки понижайте уровень громкости во избежание

повреждения динамиков.

• После завершения подключения колонок включите усилитель и другие аудио- и видеоустройства в подходящие настенные

розетки сети переменного тока.

• Усилители, номинальная выходная мощность которых превышает номинальную входную мощность колонок, следует

использовать с осторожностью, не допуская превышения максимальной входной мощности колонок.

■

Использование штекера с продольными подпружиненными контактами

1

Затяните головку клеммы.

2

Просто вставьте штекер с продольными
подпружиненными контактами в клемму.

■

Центральная колонка (NS-C150)

Тип

............................. Двухполосная акустическая система

С магнитным экранированием

Головка

...... Низкочастотный динамик: 8-см конический

динамик x 2

Высокочастотный динамик: 1,4 см сбалансированный

купольный динамик

Номинальная входная мощность

.............................. 30 Вт

Максимальная входная мощность

............................ 80 Вт

Номинальный импеданс

.................................................. 6 Ω

Частотная характеристика

............. 65 Гц-38 кГц (–10 дБ)

Чувствительность

.......................................86 дБ/2,83 В, 1 м

Габаритные размеры (Ш x В x Г)

........ 395 x 130 x 127 мм

Масса

...................................................................................2,1 кг

■

Колонки объемного звучания (NS-B150)

Тип

............................. Двухполосная акустическая система

С магнитным экранированием

Головка

...... Низкочастотный динамик: 8-см конический

динамик

Высокочастотный динамик: 1,4 см сбалансированный

купольный динамик

Номинальная входная мощность

.............................. 20 Вт

Максимальная входная мощность

............................ 60 Вт

Номинальный импеданс

.................................................. 6 Ω

Частотная характеристика

............. 62 Гц-38 кГц (–10 дБ)

Чувствительность

.......................................82 дБ/2,83 В, 1 м

Габаритные размеры (Ш x В x Г)

........ 130 x 235 x 127 мм

Масса

...................................................................................1,2 кг

Технические характеристики могут изменяться без уведомления.

Положительный (+)

Отрицательный (–)

Ослабить

Завинтить

Штекер с
продольными
подпружиненными
контактами
