5

 De

Technische Daten

Deutsch

■

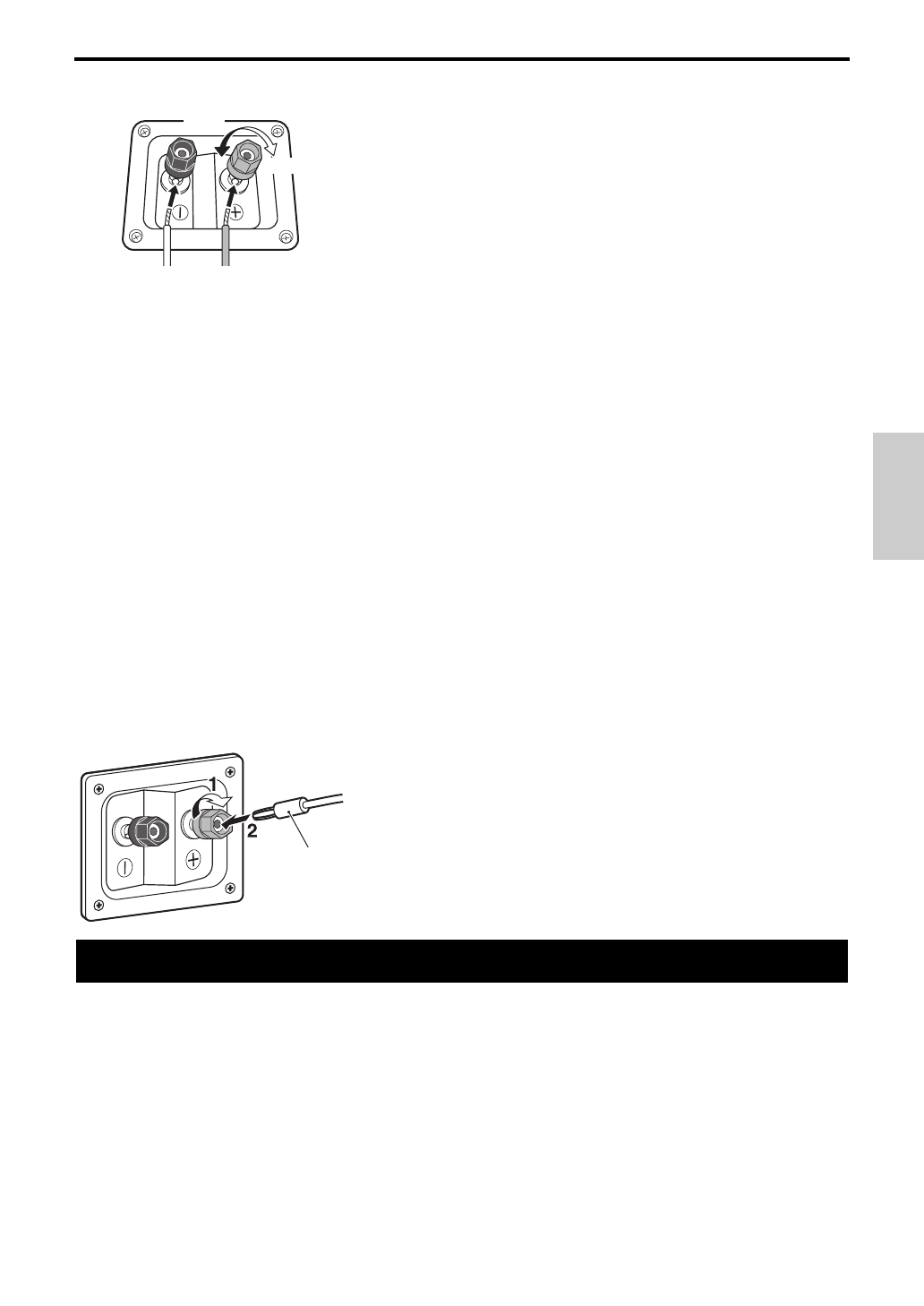

Anschließen der Kabel an die Lautsprecherklemmen

1

Drehen Sie die Lautsprecherklemme gegen den Uhrzeigersinn, um
sie zu lösen.

2

Stecken Sie den blanken Draht ein.

3

Drehen Sie die Lautsprecherklemme im Uhrzeigersinn, um sie zu
sichern.

4

Ziehen Sie vorsichtig am Kabel, um zu überprüfen, ob es fest sitzt.

Hinweise

• Die Klemme darf nur die bloßliegende Ader, nicht aber den Mantel greifen.

• Stellen Sie sicher, dass sich die blank liegenden Adern nicht berühren, da dies zu Schäden am Lautsprecher und / oder am

Verstärker führen kann.

• Bei unsachgemäßem Anschluss bleiben die Lautsprecher stumm.

■

Anschließen der Kabel an den Verstärker

Schließen Sie die einzelnen Lautsprecher mithilfe der vorbereiteten Kabel an die entsprechenden Klemmen des Verstärkers an.

Einzelheiten finden Sie unter dem Punkt “Anschlussschema” (Seite 4).

Bei den normalen Surround-Lautsprechern und den hinteren Surround-Lautsprechern schließen Sie einen Lautsprecher

an den mit „L“ markierten linken Lautsprecherklemmen Ihres Verstärkers oder Receivers an und den anderen

Lautsprecher an den mit „R“ markierten rechten Lautsprecherklemmen.

Lesen Sie dazu bitte in der Bedienungsanleitung Ihres Verstärkers oder Receivers nach.

Hinweise

• Vergewissern Sie sich, dass Sie die Lautsprecher mit richtiger Polarität anschließen: Positive (+) Klemmen der Lautsprecher an

positive (+) Klemmen des Verstärkers und negative (–) Klemmen des Lautsprechers an negative (–) Klemmen des Verstärkers.

Eine falsche Polarität führt zu einer unnatürlichen und bassarmen Wiedergabe.

• Wählen Sie mit den Lautsprecherparametern des AV-Receivers für alle verwendeten Lautsprecher das kleine Modell (bzw. „S”).

• Die Lautsprecher können beschädigt werden, wenn bestimmte Töne kontinuierlich bei einem hoch eingestellten

Lautstärkepegel wiedergegeben werden. Wenn zum Beispiel Sinuswellen von einer Test-CD, Tiefbassfrequenzen von

elektronischen Instrumenten o. ä. kontinuierlich ausgegeben werden, sollte der Lautstärkepegel gesenkt werden, um eine

Beschädigung der Lautsprecher zu vermeiden. Das Gleiche gilt beim Aufsetzen der Nadel eines Plattenspielers auf die

Oberfläche einer Schallplatte.

• Wenn Sie alle Lautsprecher angeschlossen haben, können Sie die Netzkabel des Verstärkers und der AV-Geräte wieder in die

Steckdosen stecken.

• Wenn Sie einen Verstärker benutzen, dessen Nennausgangsleistung über der Nenneingangsleistung der Lautsprecher liegt,

sollten Sie vorsichtig vorgehen, damit die maximale Eingangsleistung der Lautsprecher nicht überschritten wird.

■

Kabel mit Bananenstecker

1

Ziehen Sie den Klemmenknopf fest.

2

Stecken Sie den Bananenstecker in den Klemmenknopf ein.

■

Center-Lautsprecher (NS-C150)

Typ

.................................... 2-Wege, Acoustic-Suspension-Technik

Ohne magnetische Abschirmung

Treiber

........................... Tieftöner: 8 cm, Konus-Bauform (2 Stk.)

Hochtöner: 1,4 cm, symmetrischer Kalottenlautsprecher

Nenneingangsleistung

............................................................. 30 W

Max. Eingangsleistung

............................................................ 80 W

Impedanz

...................................................................... Nominal 6 Ω

Frequenzgang

........................................... 65 Hz–38 kHz (–10 dB)

Empfindlichkeit

................................................ 86 dB / 2,83 V, 1 m

Abmessungen (B x H x T)

.............................395 x 130 x 127 mm

Gewicht

..................................................................................... 2,1 kg

■

Surround-Lautsprecher (NS-B150)

Typ

.....................................2-Wege, Acoustic-Suspension-Technik

Ohne magnetische Abschirmung

Treiber

........................................ Tieftöner: 8 cm, Konus-Bauform

Hochtöner: 1,4 cm, symmetrischer Kalottenlautsprecher

Nenneingangsleistung

.............................................................20 W

Max. Eingangsleistung

............................................................60 W

Impedanz

..................................................................... Nominal 6 Ω

Frequenzgang

............................................62 Hz–38 kHz (–10 dB)

Empfindlichkeit

................................................ 82 dB / 2,83 V, 1 m

Abmessungen (B x H x T)

............................. 130 x 225 x 127 mm

Gewicht

..................................................................................... 1,2 kg

Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten.

Pluspol (+)

Minuspol (–)

Lösen

Sichern

Bananenstecker
