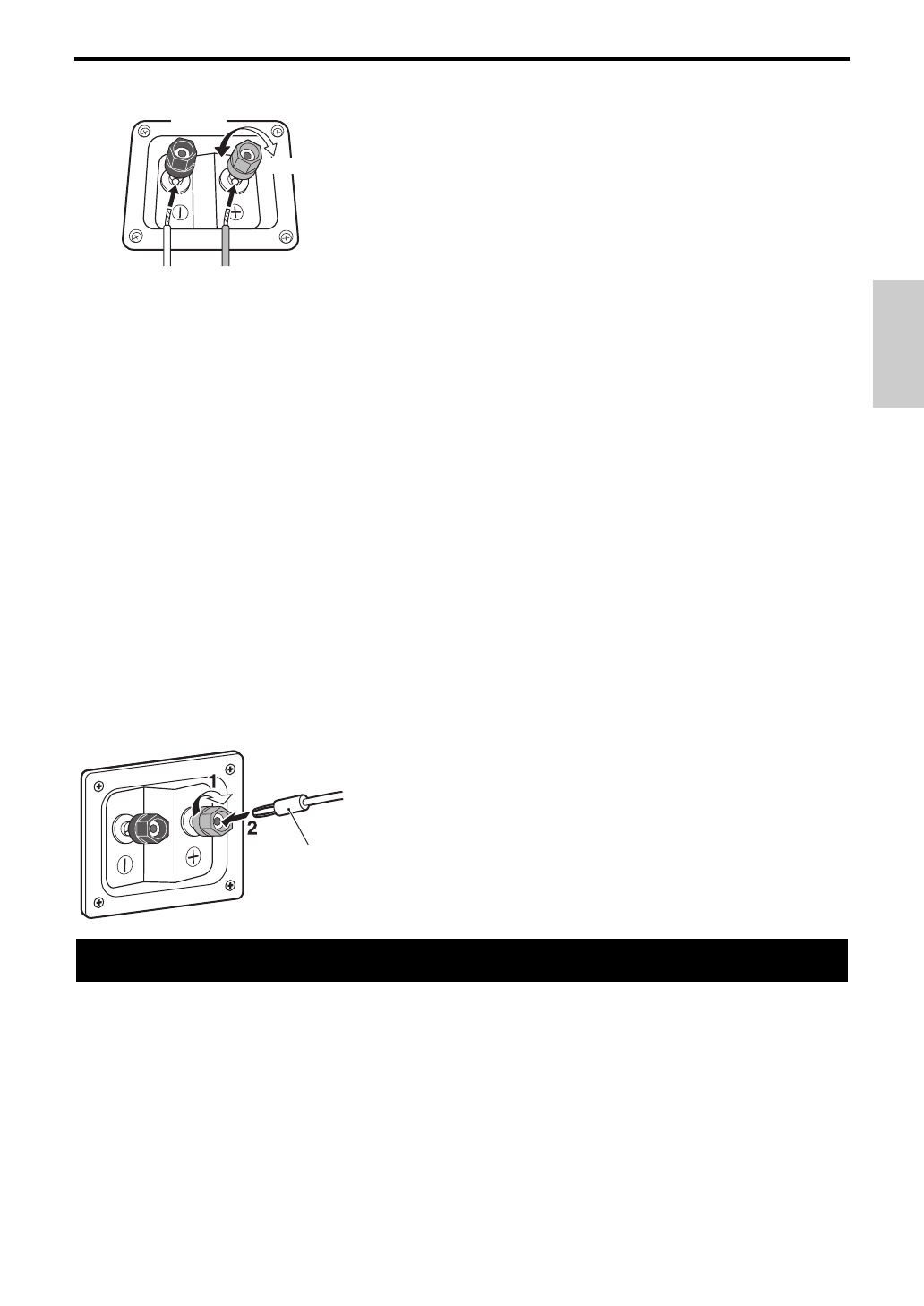

Fonctionnement des bornes d’enceinte

1

Dévissez le bouton de la borne dans le sens inverse des aiguilles
d’une montre.

2

Insérez l’extrémité dénudée.

3

Vissez le bouton de la borne dans le sens des aiguilles d’une
montre.

4

Vérifiez la solidité de la connexion  en tirant légèrement sur le
câble au niveau de la borne.

Remarques

• Assurez-vous que le câble dénudé, et non la gaine d'isolation, est inséré dans la borne.
• Ne jamais laisser les fils d’enceintes dénudés se toucher afin d’éviter d’endommager l’enceinte ou l’amplificateur.
• Si les raccordements sont incorrects, aucun son ne proviendra de l’enceinte.

■

Raccordement a un amplificateur

Raccordez chaque enceinte aux bornes d’enceinte appropriées sur votre amplificateur en utilisant les câbles que vous avez
préparé à l’avance.  Pour les détails, voir “Diagramme de raccordement” (page 4).
Pour les enceintes surround et surround arrière seulement, connectez une enceinte aux bornes gauches (marquées L) de
votre amplificateur ou récepteur, et une autre enceinte aux bornes droites (marquées R).
Veuillez vous référer au mode d’emploi fourni avec l’amplificateur ou le récepteur.

Remarques

• Assurez-vous de connecter les enceintes avec la polarité correcte— les bornes positives (+) aux bornes positives (+), et

les bornes négatives (–) aux bornes négatives (–). Si vous les alternez, le son ne sera pas naturel et manquera de graves.

• Dans la configuration de votre récepteur AV d’enceintes, spécifiez small (ou “S”) pour toutes les enceintes.
• L’enceinte peut être endommagée si certains sons sont continuellement émis à un niveau sonore élevé.  Par exemple, si

des ondes sinusoïdales d’un disque d’essai, des sons de graves d’instruments électroniques, etc., sont émis en continu, ou
si la pointe de lecture d’une platine touche la surface d’un disque, réduisez le niveau de volume pour éviter
d’endommager cet appareil.

• Une fois que vous avez raccordé toutes les enceintes, branchez l’amplificateur et les autres composantes AV dans les

prises murales CA qui conviennent.

• Lorsque vous utilisez un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d’entrée

nominale des enceintes, veillez à ne jamais dépasser l’entrée maximale de l’enceinte.

■

Quand vous utilisez une fiche banane

1

Vissez le bouton.

2

Insérez simplement la fiche banane dans la borne.

■

Enceinte Centrale (NS-C150)

Type

.........................................suspension acoustique à 2 voies

Type à blindage amagnétique

Driver

........................ Woofer:  8 cm de type cône de type 2 x

Aigu: Dôme symétrique de 1,4 cm

Puissance d’entrée nominale

............................................ 30W

Puissance d’entrée maximale

.......................................... 80W

Impédance

.......................................................... Nominale 6 Ω

Réponse en fréquence

........................ 65 Hz-38 kHz (–10 dB)

Sensibilité

...................................................... 86 dB/2,83 V, 1 m

Dimensions (L x P x H)

.......... 395 mm x 130 mm x 127 mm

Poids

................................................................................... 2,1 kg

■

Enceintes Surround (NS-B150)

Type

.........................................suspension acoustique à 2 voies

Type à blindage amagnétique

Driver

............................. Woofer:  8 cm de type cône de type

Aigu: Dôme symétrique de 1,4 cm

Puissance d’entrée nominale

............................................ 20W

Puissance d’entrée maximale

.......................................... 60W

Impédance

.......................................................... Nominale 6 Ω

Réponse en fréquence

........................ 62 Hz-38 kHz (–10 dB)

Sensibilité

...................................................... 82 dB/2,83 V, 1 m

Dimensions (L x P x H)

.......... 130 mm x 225 mm x 127 mm

Poids

................................................................................... 1,2 kg

Les spécifications peuvent être modifiées sans avis préalable.

Positif (+)

Négatif (–)

Dévisser

Visser

Fiche banane

Caractéristiques techniques
