32
Versão aspirante
Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à
falange de conexão que se encontra sobre o exaustor.
ATENÇÃO!
O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.
ATENÇÃO!
Se o exaustor vier equipado com filtros de carvão ativo, estes deverão ser retirados.
Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro
equivalente à saída de ar (falange de união).
O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode
provocar a diminuição da performance de aspiração e um drástico aumento do ruído.
Não nos responsabilizamos a este respeito.
!
Utilizar um tubo condutor com comprimento não inferior ao indicado.
!
Utilizar um tubo condutor com o menor número possível de curvas (ângulo
máximo da curva: 90ºC).
!
Evitar alterações drásticas da seção do tubo (diâmetro).
Versão filtrante
O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta
para o ambiente.
Para usar o exaustor nesta versão é necessario instalar um sistema de filtragem
adicional a base de carvão ativado.
Instalação
A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a
parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos
e 65cm no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem uma distância maior,
deve-se levar em conta esta indicação.
Conexão elétrica
A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta
das características, situada no interior do exaustor. Se dotado de ficha, conectar o
exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona
acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a
tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar
um interruptor bipolar, em conformidade com a norma que assegure a desconexão
completa da rede nas condições da categoria de sobretensão III, de acordo com as
regras de instalação.
ATENÇÃO!
Antes de conectar novamente o circuito do exaustor com a alimentação elétrica,
verificar o seu funcionamento, e verificar se o cabo de rede está montado
corretamente.
O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar
danificado, efetuar um pedido ao serviço de assistência técnica.
Montagem
Antes de iniciar a instalação:
• Verificar que o produto adquirido tem as dimensões adequadas para a área
escolhida de instalação.
• Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver também o parágrafo
relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizar o
exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais
extras (por exemplo envelopes com parafusos (*), garantias (*) etc.). Caso haja,
tirar e conservar.
O exaustor é fornecido com buchas de fixação adequadas para a maior parte das
paredes/tetos. No entanto é necessário que um técnico qualificado faça sua instalação.
A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.
Nota:
As partes indicadas com o símbolo "(*)" são acessórios opcionais fornecidos
apenas em alguns modelos ou opcionais não fornecidos, que podem ser comprados.
Manutenção
Limpeza
Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar
o uso de produtos contendo abrasivos.
NÃO UTILIZE ÁLCOOL!
Para todas as operações de manutenção, utilizar luvas de trabalho.
Filtro antigordura
Fig. 14-32
Capta as partículas de gordura provenientes da cozedura.
O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos.
O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas
temperaturas e com ciclo breve.
O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça,
mas suas características de filtração não se alteram.
Para desmontar o filtro antigordura puxe o puxador de libertação com mola.
Filtro de carvão activo (só para a versão filtrante)
Fig. 31
Retém os odores desagradáveis produzidos durante a preparação de alimentos.
O filtro de carvão pode ser lavado de dois em dois meses (ou quando o sistema de
indicação da saturação dos filtros - se previsto no modelo que possui – indicar esta
necessidade) em água quente e detergentes adequados ou na máquina de lavar louça
a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra loiça
na máquina).
Tire a água em excesso tendo cuidado para não estragar o filtro. Em seguida, tire o
pano posto no interior da estrutura de plástico e deixe-o secar definitivamente no forno
durante 10 minutos a 100 °C.
Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.
Remova o chassis de suporte do filtro girando as botões
(g)
que o fixam à chaminé, a
90°.
Coloque o pano (
i
) de carvão no interior da estrutura (
h
) e reinstale o conjunto no local
correspondente (
j
).
É possível utilizar um filtro de carvão activado de tipo tradicional, não lavável nem
regenerável, que precisa ser substituído cada 3-4 meses.
O chassis e o elemento do filtro de carvão activado são soldados juntos, portanto, o
eventual chassis fornecido com a chaminé não deve ser utilizado.
Para utilizar o filtro, é necessário inseri-lo no seu compartimento, fixando-o ao apertar
os seus mecanismos.
Compra do filtro de carbono
O filtro de carbono só pode ser adquirido no website do Serviço de Assistência ou nos
Centros de Assistência Samsung. Consultar as informações referidas na última página
deste manual.
Substituição das lâmpadas
O exaustor é fornecido com um sistema de iluminação baseado na tecnologia LED.
Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que
as lâmpadas tradicionais e economizam 90% de energia elétrica.
Para substituir, contatar o serviço de assistência técnica.

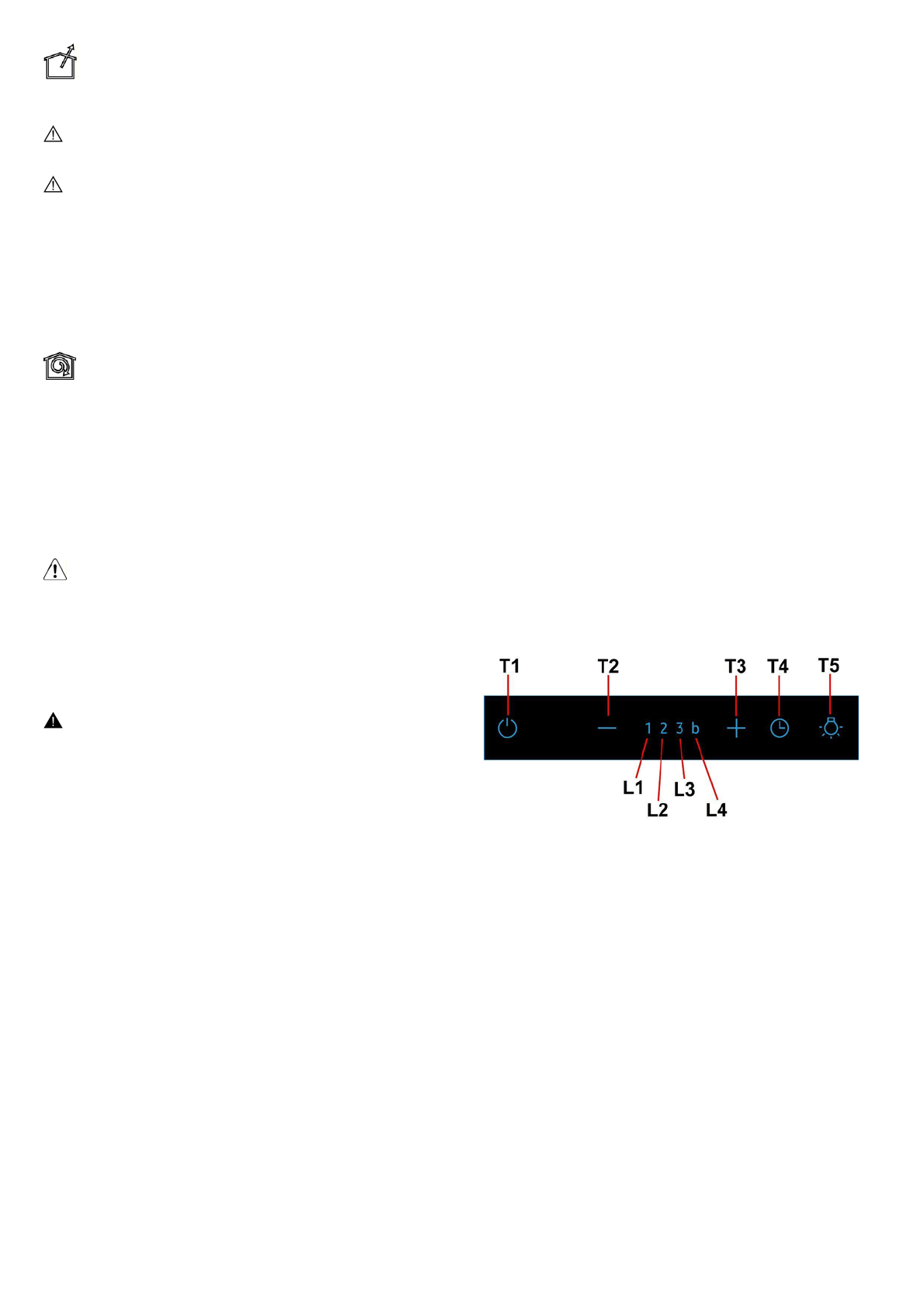

Funcionamento
T1. ON/OFF Motor de aspiração:
Com o exaustor ligado a qualquer velocidade, pressionar o botão
T1
e o exaustor
desliga-se.
Com o exaustor desligado (OFF) pressionar a tecla
T1
e o exaustor acende-se à
velocidade 1.
T2. Diminuição da velocidade
Pressionar a tecla
"T2"
para se diminuir a velocidade, da velocidade 4 (Boost) à
velocidade 1.
T3. Aumento da velocidade
Pressionando o botão (exaustor em estado ON), a velocidade do motor
aumenta da velocidade 1 para a velocidade Boost (temporizada).
Velocidade 1 LED
L1
Velocidade 2 LED
L2
Velocidade 3 LED
L3
Boost
(temporizada)
LED
L4
intermitente
Nota:
A Velocidade 4 (Boost temporizada) permanece em funcionamento por 5
minutos, depois disso o exaustor configura automaticamente a velocidade 3.
T4. Temporização da velocidade
A temporização das velocidades é accionada pressionando a tecla
T4
. Quando a
temporização termina, o exaustor desliga-se.
A temporização é dividida da seguinte forma:
Velocidade 1 - 20 minutos (LED
L1
)
Velocidade 2 - 15 minutos (LED
L2
)
Velocidade 3 - 10 minutos (LED
L3
)
Boost - 5 minutos (LED
L4
intermitente)
