17

Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und

benutzen Sie die Intensivstufe(n) nur bei extremen Situationen.  Wechseln Sie die Kohlefilter,
wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten.  Säubern Sie die
Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten.  Verwenden
Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des
Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu
minimieren.

Betriebsart

Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und
Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.
Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

 Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.


 HINWEIS

!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.
Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.


 HINWEIS

!

Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt
werden.
Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den
gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).
Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine
Verringerung der Abluftleistung und eine drastische Zunahme der Geräuschentwicklung.
Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

!

Ein möglichst kurzes Rohr verwenden.

!

  Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden

(max. Winkel der Krümmung: 90°).

!

Starke Änderungen des Rohrdurchmessers sind zu vermeiden.

 Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den
Raum zugeführt wird.
Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches
Filtersystem, welches auf Aktivkohle basiert, installieren.


Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der
Dunstabzugshaube darf 50 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von
Gas- oder kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben,
ist dieser zu berücksichtigen.

  Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im
Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der
Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der
Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage
anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den
Installationsregeln ein vollständiges Trennen vom Netz garantiert.


HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung
(Steckdose) ordnungsgemäß montiert wurde.
Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel beschädigt
werden, muss beim Kundendienst Ersatz angefordert werden.

Montage

Bevor Sie mit der Montage beginnen:

•  Überprüfen Sie, dass das erstandene Produkt von der Größe her dem Bereich

entspricht, in dem es angebracht werden soll.

•  Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden (siehe hierzu auch den

entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die
Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.

•  Vergewissern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus

Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tütchen mit
Schrauben (*), die Garantie (*), usw.) befindet; falls vorhanden, entfernen Sie dieses und
heben Sie sie auf.

 Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet
sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob
die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke
das Gewicht der Abzugshaube tragen können.

Hinweis:

 Die mit dem“(*)“ Symbol versehenen Elemente sind optionales Zubehör,

welche nur bei einigen Modellen vorhanden sind oder Teile, die nicht im Lieferumfang
enthalten sind und getrennt zu erwerben sind.

Wartung

Reinigung

Zur Reinigung

AUSSCHLIESSLICH

 ein mit flüssigem Neutralreiniger getränktes Tuch

verwenden.

KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG

VERWENDEN!

 Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN

ALKOHOL VERWENDEN!

Für alle Wartungsvorgänge die Arbeitshandschuhe verwenden.

Fettfilter

Bild 14-32
Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.
Der Metallfettfilter

 muss einmal monatlich gewaschen werden. Das kann mit einem

milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und
Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine
abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 31
Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sättigungsanzeigesystem der
Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt) in warmem
Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei  65 °C gewaschen
(in diesem Fall den vollständigen Spülzyklus – ohne weiteres Geschirr – einschalten).
Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach
das Vlies aus dem Plastikrahmen  entfernen und dieses bei 100 °C für 10 Minuten in
den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre
ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.
Das Gestell, das den Filter trägt, abnehmen, dafür die Knäufe (

g

), die es an der Haube

befestigen, um 90° drehen. Das Kohlekissen

(i)

 in den Rahmen

(h)

schieben und alles

wieder an entsprechender Stelle

(j)

montieren.

Es besteht die Möglichkeit, einen traditionellen Kohlefilter zu benutzen, welcher weder
gewaschen noch regeneriert werden kann. Dieser Kohlefilter muss alle 3 bis 4 Monate
gewechselt werden.
Das Kohlefiltergestell und der Filter sind zusammengeschweißt, das eventuell mit der
Haube mitgelieferte Gestell ist daher nicht zu verwenden.
Der Kohlefilter wird in die Dunstabzugshaube eingesetzt und mit den vorgesehenen 2
Plastikschrauben befestigt.


Erwerb des Kohlefilters

Die Aktivkohlefilter können über die Samsung Service
Webseite und beim Samsung-Kundendienst nachgekauft
werden. Die Kontaktdaten finden Sie auf der letzten Seite
dieser Anleitung.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten
Beleuchtungssystem ausgestattet.
Die LEDs ermöglichen eine optimale Beleuchtung der Kochfläche. Sie

die

zehnfache Lebensdauer, verglichen mit herkömmlichen
Lampen,

 und bieten eine Energieersparnis bis zu 90%.


Um die LEDs mit neuen zu ersetzen, setzen Sie sich bitte mit dem Kundendienst in
Verbindung.



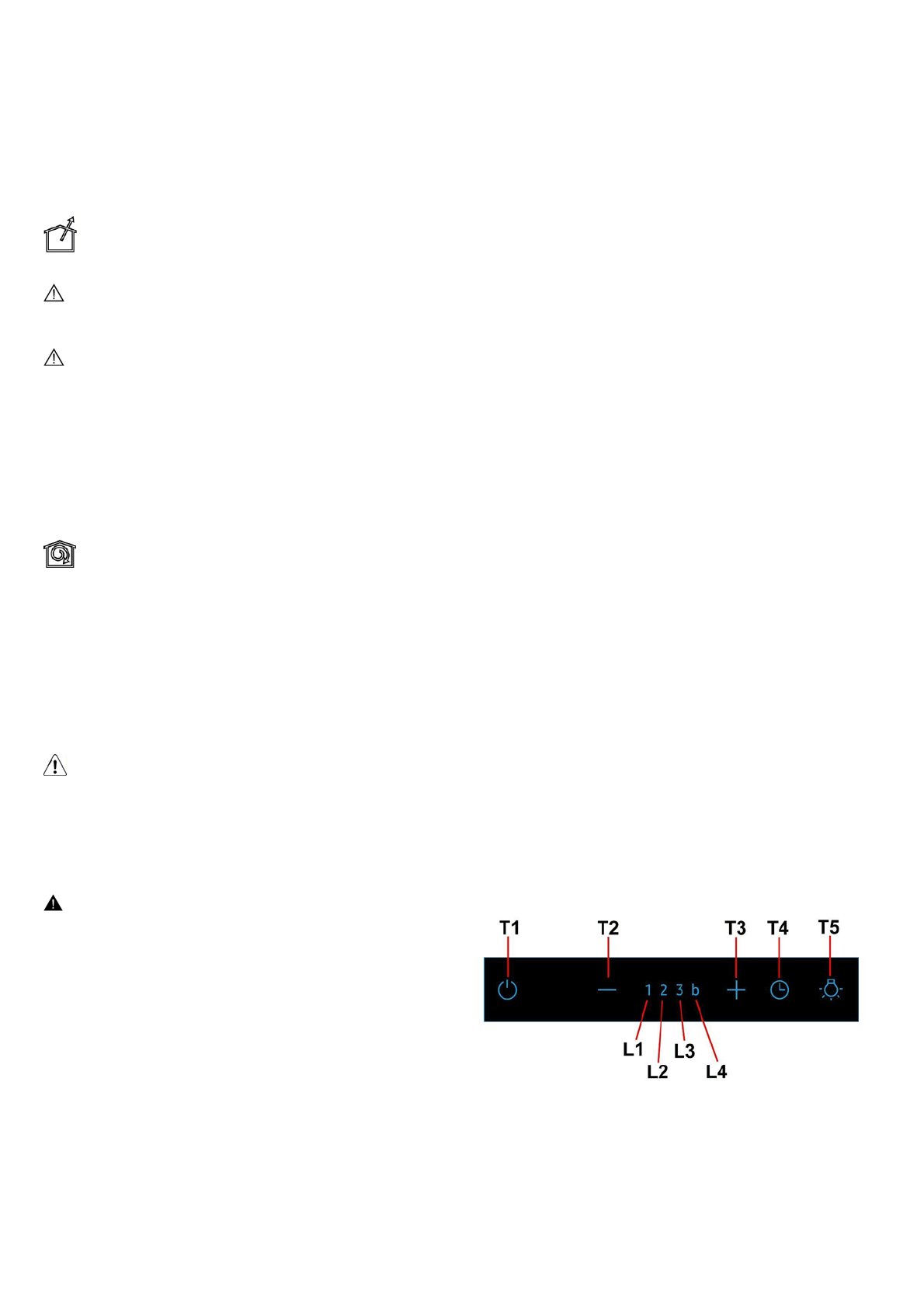

Betrieb

T1.  EIN/AUS Gebläsemotor:


Bei eingeschalteter Haube und jeder Geschwindigkeit schaltet sich durch Druck
der Taste

T1

 die Haube ab.

Bei abgeschalteter Haube (AUS) schaltet sich durch Druck der Taste

T1

 die

Haube mit der Geschwindigkeit 1 ein.

T2.  Verringerung der Geschwindigkeit

Durch Druck der Taste

"T2"

 erhält man die Verringerung der Geschwindigkeit, von

der Geschwindigkeit 4 (Boost) bis Geschwindigkeit 1.
