Extractie-vorm

Hierbij wordt de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoor
geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de
afzuigkap.

 LET OP!

De afvoerbuis wordt niet meegeleverd en moet afzonderlijk worden aangeschaft.
De afvoerbuis moet dezelfde doorsnede hebben als de aansluitring.

 LET OP!

Als de afzuigkap is geleverd met een actieve-koolfilter, moet dit worden verwijderd.
Sluit de afzuigkap aan op een buis met dezelfde doorsnede als de luchtafvoer van de
kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de
afvoerbuis.
Een doorvoeropening en/of buis met een kleinere doorsnede verlaagt de zuigkracht en
leidt tot een enorme toename van de geluidsproductie.
Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

•

Houd de buis zo kort mogelijk.

•

Gebruik zo weinig mogelijk elleboogkoppelingen (maximale hoek hiervan: 90°).

•

Vermijd grote variaties in de doorsnede van de afvoerbuis.

 Filtratie-vorm

De verwijderde lucht wordt ontvet en ontgeurd en vervolgens weer teruggeleid naar de
betreffende ruimte.
Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersysteem op basis van
geactiveerde kool zijn geïnstalleerd


Installatie

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 50
cm bij een elektrische kookplaat en 65 cm bij een gaskookplaat of een kookplaat op gas
én elektriciteit.
Als in de installatie-instructies van een gaskookplaat een grotere afstand wordt
genoemd, moet de grotere afstand worden gebruikt.


  Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de
binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een
stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar
blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de
stekker na de installatie niet meer bereikbaar is, moet gebruik worden gemaakt van een
tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge
stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet.


WAARSCHUWING!

Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het
lichtnet wordt aangesloten om de juiste werking te controleren.
De afzuigkap wordt geleverd met een speciaal netsnoer. Als dit snoer beschadigd is,
moet u een nieuw exemplaar aanvragen bij de technische dienst.

Montage

Voordat u met de installatie begint:
•

Controleer of de afmetingen van het aangeschafte product geschikt zijn voor het

gekozen installatiegebied.

•

Verwijder de mogelijk meegeleverde koolfilter(s) (*) (zie ook het betreffende onderdeel

van deze gids). Koolfilter(s) moet(en) alleen aanwezig zijn als de afzuigkap in de
filtratie-vorm moet worden gebruikt.

•

Controleer (na transport) of er geen meegeleverde materialen in de afzuigkap zitten

(bijv. verpakte schroeven (*), garantiebewijs (*) etc.) en verwijder deze zo nodig.
Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste
muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificeerde
installatiemonteur zich ervan verzekeren dat het gebruikte materiaal geschikt is voor het
betreffende type muur/plafond. Muur of plafond moeten sterk genoeg zijn om het
gewicht van de afzuigkap te kunnen houden.

Geen tegels, voegspecie of siliconenkit aanbrengen tegen of onder dit toestel.
Alleen opbouwmontage.

NB:

 De elementen gemarkeerd met het symbool "(*)" zijn optionele accessoires die

alleen samen met bepaalde modellen geleverd worden, of het zijn niet-geleverde
onderdelen die aangekocht moeten worden.





Onderhoud

Reinigen

ALLEEN

 reinigen met een doek die is bevochtigd met een neutraal vloeibaar

schoonmaakmiddel.

GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF

ANDERE VOORWERPEN

. Gebruik geen schuurmiddelen.

GEBRUIK GEEN ALCOHOL!

Gebruik voor alle onderhoudswerkzaamheden werkhandschoenen.


Vetfilter

Fig. 14-32
Vangt vetdeeltjes op uit de kookdampen.
Het vetfilter

moet iedere maand worden gereinigd met een niet-agressief

reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de
laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat
verkleuren. Dit heeft echter geen invloed op de filterwerking.

Trek aan de verende hendel om het vetfilter te verwijderen.


Koolfilter (alleen filtratie-vorm)

Fig. 31
Absorbeert ongewenste kookgeurtjes.

Het koolfilter kan iedere twee maanden (of op bepaalde modellen zodra de
verzadigingsindicator dit aangeeft) worden gewassen met heet water en een geschikt
reinigingsmiddel. Wassen is ook mogelijk met een vaatwasser op 65°C (selecteer in dat
geval een volledig wasprogramma en laat de vaatwasser verder leeg).
Verwijder overtollig water zonder het filter te verwijderen, haal het matje uit het plastic
frame en plaats dit 10 minuten op 100°C in de oven om het volledig te drogen. Vervang
het matje na 3 jaar gebruik of wanneer de stof beschadigd is.
Verwijder het filterhouderframe door de knoppen (

g

) waarmee de luchtafvoer aan de

afzuigkap is bevestigd een kwartslag te draaien.
Plaats het matje

(i)

met geactiveerde koolstof in frame

(h)

en zet het geheel terug in

behuizing

(j)

.

Ook kan gebruik worden gemaakt van een gewoon koolstoffilter dat niet wasbaar is en
niet kan worden geregenereerd. Dit filter moet na 3-4 maanden gebruik worden
vervangen.
Het filterhouderframe van het koolstoffilter is vastgelast. Een eventueel met de
afzuigkap meegeleverd frame wordt dus niet gebruikt.
Plaats het frame in zijn behuizing en zet het vast door aan de 2 plastic knoppen te
draaien.


Koolstoffilter kopen

Het koolstoffilter kan besteld worden op de website van de Servicedienst of bij de
Servicecentra Samsung. Raadpleeg de informatie op de laatste pagina van deze
handleiding.


Lampjes vervangen

De verlichting van de afzuigkap maakt gebruik van LED-technologie.
Dankzij de LEDS bent u verzekerd van optimale verlichting, een levensduur tot 10 keer
zo lang als gewone lampen en een energiebesparing tot 90%.
Neem voor vervanging contact op met de technische dienst.

Werking

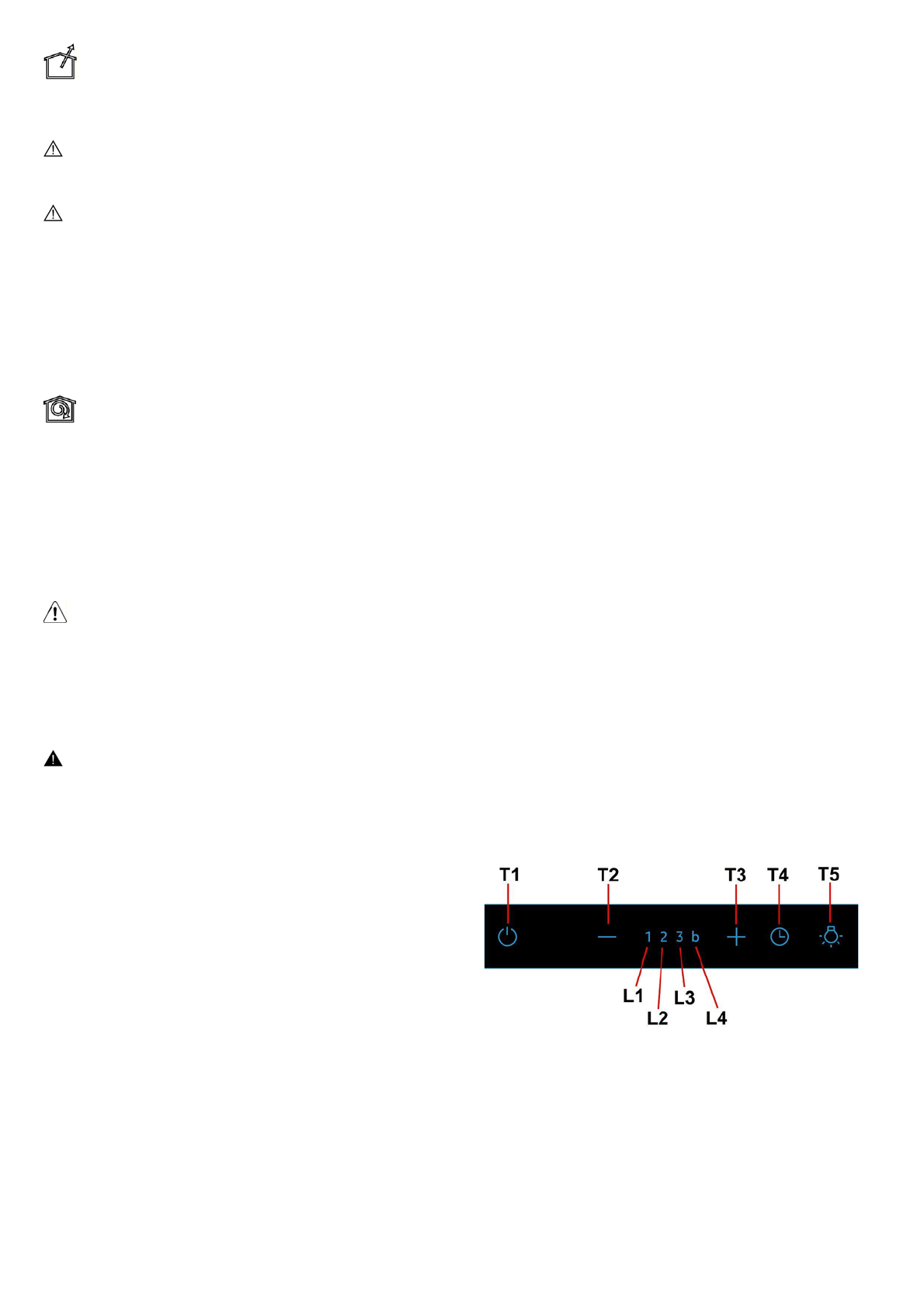

T1.  ON/OFF Aanzuigmotor:


Druk, met de kap ingeschakeld op een willekeurige snelheid, op de toets

T1

: de

kap wordt uitgeschakeld.

Druk, met de uitgeschakelde kap (OFF), op de toets

T1

: de kap wordt met snelheid

1 ingeschakeld.

T2. Vermindering snelheid

Door te drukken op de toets

"T2"

 verkrijgt men de vermindering van de snelheid,

van de snelheid 4 (Boost) tot de snelheid 1.

T3. Verhoging snelheid

Door te drukken op de toets (kap in status ON) wordt de snelheid van de motor
verhoogd, van de snelheid 1 tot de snelheid Boost (getimed).
