32

Uso

O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e destina-
se exclusivamente para uso doméstico.
O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do
ar, ou filtrante, com recirculação interna.

 Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à
falange de conexão que se encontra sobre o exaustor.


 ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.


 ATENÇÃO!

Se o exaustor vier equipado com filtros de carvão ativo, estes deverão ser retirados.
Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro
equivalente à saída de ar (falange de união).
O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode
provocar a diminuição da performance de aspiração e um drástico aumento do ruído.
Não nos responsabilizamos a este respeito.

!

Utilizar um tubo condutor com comprimento não inferior ao indicado.

!

Utilizar um tubo condutor com o menor número possível de curvas (ângulo
máximo da curva: 90ºC).

!

Evitar alterações drásticas da seção do tubo (diâmetro).

 Versão filtrante

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta
para o ambiente.
Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem
adicional a base de carvão ativado.


Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a
parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos
e 65cm no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem uma distância maior,
deve-se levar em conta esta indicação.

  Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta
das características, situada no interior do exaustor. Se dotado de ficha, conectar o
exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona
acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a
tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar
um interruptor bipolar, em conformidade com a norma que assegure a desconexão
completa da rede nas condições da categoria de sobretensão III, de acordo com as
regras de instalação.


ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica,
verificar o seu funcionamento, e verificar se o cabo de rede está montado
corretamente.
O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar
danificado, efetuar um pedido ao serviço de assistência técnica.

Montagem

Antes de iniciar a instalação:

•  Verificar que o produto adquirido tem as dimensões adequadas para a área

escolhida de instalação.

•  Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver também o parágrafo

relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizar o
exaustor na versão filtrante.

•  Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais

extras (por exemplo envelopes com parafusos (*), garantias (*) etc.). Caso haja,
tirar e conservar.


O exaustor é fornecido com buchas de fixação adequadas para a maior parte das
paredes/tetos. No entanto é necessário que um técnico qualificado faça sua instalação.
A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.


Nota:

 As partes indicadas com o símbolo "(*)" são acessórios opcionais fornecidos

apenas em alguns modelos ou opcionais não fornecidos, que podem ser comprados.

Manutenção

Limpeza

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar
o uso de produtos contendo abrasivos.

NÃO UTILIZE ÁLCOOL!

Para todas as operações de manutenção, utilizar luvas de trabalho.

Filtro antigordura

Fig. 11-28
Capta as partículas de gordura provenientes da cozedura.

O Filtro de gordura deve ser  limpo uma vez por mês com detergentes não agressivos.
O filtro pode ser lavado  manualmente ou na máquina de lavar louça a baixas
temperaturas e com ciclo breve.
O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça,
mas suas características de filtração não se alteram.
Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (só para a versão filtrante)

Fig. 27
Retém os odores desagradáveis produzidos durante a preparação de alimentos.

O filtro de carvão ativo pode ser de dois tipos:

•

Filtro de carvão ativo lavável.

•

Filtro de carvão ativo NÃO lavável.

Filtro de carvão activo lavável

O filtro de carvão pode ser lavado de dois em dois meses em água quente e
detergentes adequados ou na máquina de lavar louça a 65 °C (para a lavagem em
máquina, utilize o ciclo completo sem colocar outra loiça na máquina).
Tire a água em excesso tendo cuidado para não estragar o filtro. Em seguida, tire o
pano posto no interior da estrutura de plástico e deixe-o secar definitivamente no forno
durante 10 minutos a 100 °C.
Substitua o pano a cada 3 anos e, sempre que notar sinais de danos no tecido.

Filtro de carvão ativo NÃO lavável

A saturação do filtro de

carvão ativado

 verifica-se após um uso mais ou menos

prolongado, em função do tipo de cozedura e da regularidade da limpeza do filtro de
gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses.
NÃO pode ser lavado ou regenerado.

Montagem:

Coloque o gancho do filtro de carvão ativo, primeiro na parte de trás da lingueta
metálica do exaustor e depois na parte dianteira com os dois botões.

Desmontagem:

Remova o filtro de carvão ativo rodando 90º os botões que o fixam ao exaustor.

Compra do filtro de carbono

O filtro de carbono só pode ser adquirido no website do Serviço de Assistência ou nos
Centros de Assistência Samsung. Consultar as informações referidas na última página
deste manual.

Substituição das lâmpadas

O exaustor é dotado de um sistema de iluminação baseada na tecnologia LED.
Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que
as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para a substituição, contatar o serviço de assistência técnica.



Funcionamento


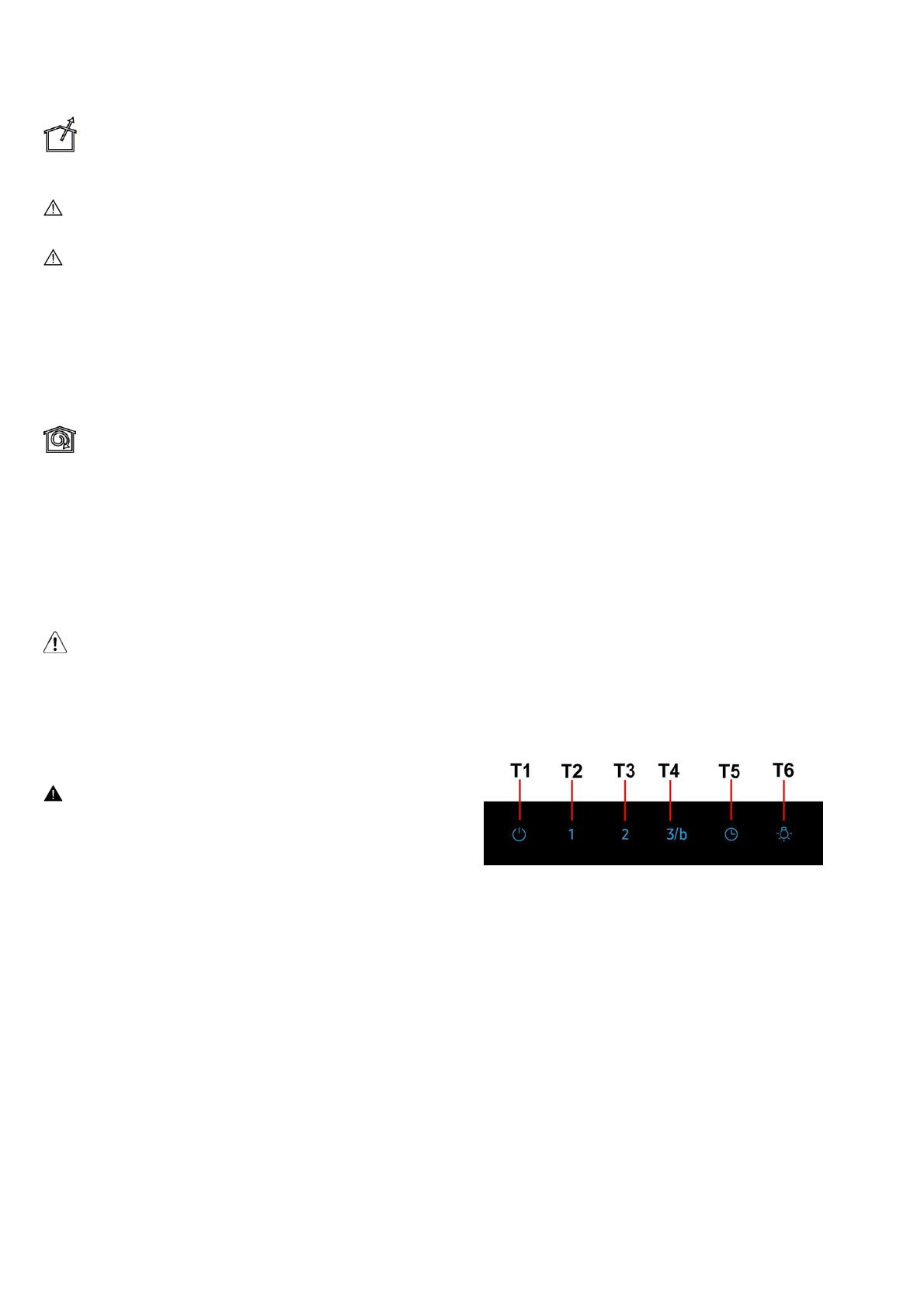

Para selecionar as funções do exaustor, basta tocar nos botões:


T1.  ON/OFF do motor de aspiração

T2.  Selecção de velocidade (potência) de aspiração baixa


Indicador saturação filtro gorduras

Quando este piscar, executar a manutenção do

filtro de gorduras

; depois disso,

pressionar durante algum tempo a tecla

T1

para parar a intermitência (exaustor

em estado ON).

T3.  Selecção de velocidade (potência) de aspiração média


Indicador saturação filtro de carvão

Quando este piscar, executar a manutenção, se instalado, do

filtro de carvão

;

depois disso, pressionar durante algum tempo a tecla

T1

para parar a

intermitência (exaustor em estado ON).

T4.  Selecção de velocidade (potência) de aspiração alta e Boost

Pressionar uma vez para selecionar a velocidade (potência) de aspiração alta
(LED ligado);
Pressionar novamente para selecionar a velocidade (potência) de aspiração Boost
(LED intermitente);

Nota:

A velocidade (potência) de aspiração Boost tem uma duração de cerca de 5

minutos, depois disso é configurada

automaticamente a velocidade (potência) de aspiração alta.
