18

Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu

gewährleisten.  Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten
Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die
Geräuschentwicklung zu  minimieren.

Betriebsart

Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste
und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.
Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

 Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.


 HINWEIS

!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.
Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.


 HINWEIS

!

Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt
werden.
Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die
den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).
Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht
eine Verringerung der Abluftleistung und eine drastische Zunahme der
Geräuschentwicklung.
Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

!

Ein möglichst kurzes Rohr verwenden.

!

Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden
(max. Winkel der Krümmung: 90°).

!

Starke Änderungen des Rohrdurchmessers sind zu vermeiden.

 Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den
Raum zugeführt wird.
Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches
Filtersystem, welches auf Aktivkohle basiert, installieren.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der
Dunstabzugshaube darf 50 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von
Gas- oder kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand
vorgeben, ist dieser zu berücksichtigen.

  Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im
Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach
der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder
falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der
Montage anzubringen, der unter Umständen der Überspannung Kategorie III
entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.


HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung
(Steckdose) ordnungsgemäß montiert wurde.
Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel
beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

Montage

Bevor Sie mit der Montage beginnen:

•  Überprüfen Sie, dass das erstandene Produkt von der Größe her dem Bereich

entspricht, in dem es angebracht werden soll.

•  Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden (siehe hierzu auch den

entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in
die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden
soll.

•  Vergewissern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus

Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tütchen
mit Schrauben (*), die Garantie (*), usw.) befindet; falls vorhanden, entfernen Sie
dieses und heben Sie sie auf.


Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet
sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet,
ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die
Wand/Decke das Gewicht der Abzugshaube tragen können.


Hinweis:

 Die mit dem“(*)“ Symbol versehenen Elemente sind optionales Zubehör, welche

nur bei einigen Modellen vorhanden sind oder Teile die nicht im Lieferumfang enthalten
sind und getrennt zu erwerben sind.

Wartung

Reinigung

Zur Reinigung

AUSSCHLIESSLICH

 ein mit flüssigem Neutralreiniger getränktes Tuch

verwenden.

KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG

VERWENDEN!

 Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN

ALKOHOL VERWENDEN!

Für alle Wartungsvorgänge die Arbeitshandschuhe verwenden.

Fettfilter

Bild 11-28
Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.
Der Metallfettfilter

 muss einmal monatlich gewaschen werden. Das kann mit einem

milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und
Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine
abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 27
Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Es sind zwei Versionen Aktivkohlefilter erhältlich:

• waschbar.
• NICHT

waschbar.

Der waschbare Aktivkohlefilter

Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser und geeigneten
Waschmitteln oder in der Spülmaschine bei  65 °C gewaschen (in diesem Fall den
vollständigen Spülzyklus – ohne zusätzliches Geschirr im Inneren der
Geschirrspülmaschine - einschalten).
Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach
das Vlies aus dem Plastikrahmen  entfernen und dieses bei 100 °C für 10 Minuten in
den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre
ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

Der NICHT waschbare Aktivkohlefilter

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des
Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des

Aktivkohlefilters

 auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate

ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.

Montage

Den Aktivkohlefilter zuerst von hinten auf der metallischen Feder der Saugkappe
anhängen, dann von vorne mit den zwei Knöpfen.

Demontage

Den Aktivkohlefilter entnehmen, in dem man die Knöpfe, die an der Saugkappe fixiert
sind, auf 90° dreht.

Erwerb des Kohlefilters

Die Aktivkohlefilter können über die Samsung Service Webseite und

beim Samsung-Kundendienst nachgekauft werden. Die Kontaktdaten

finden Sie auf der letzten Seite dieser Anleitung.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten
Beleuchtungssystem ausgestattet.
Die LEDs ermöglichen eine optimale Beleuchtung der Kochfläche. Sie haben

die

zehnfache Lebensdauer, verglichen mit herkömmlichen Lampen,

 und

bieten eine Energieersparnis bis zu 90%.

Um die LEDs mit neuen zu ersetzen, setzen Sie sich bitte mit dem Kundendienst in
Verbindung.



Betrieb


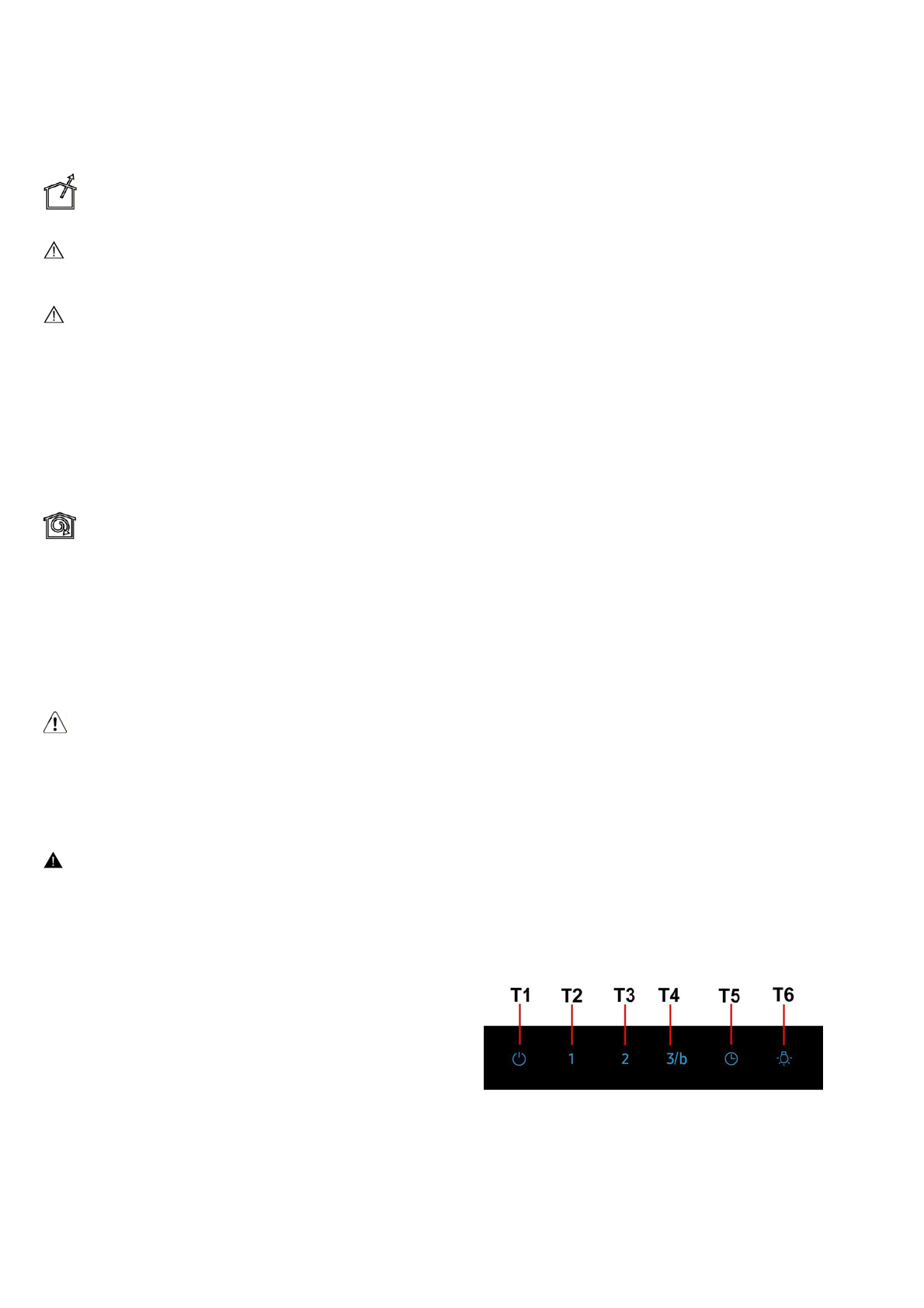

Um die verschiedenen Funktionen der Dunstabzugshaube zu wählen, reicht es aus, die
Bedienelemente leicht zu berühren.


T1. EIN-AUS-Taste Gebläsemotor

T2.  Wahltaste für die niedrige Geschwindigkeitsstufe (Lüfterleistung)
 Sättigungsanzeige

des

Fettfilters

Wenn sie blinkt, die Wartung des

Fettfilters

 ausführen; danach lange die Taste

T1

drücken, um das Blinken abzubrechen (bei eingeschalteter Haube).
