15

 Versione aspirante

I vapori vengono evacuati verso l’esterno tramite un tubo di scarico fissato alla flangia
di raccordo.


 ATTENZIONE

!

Il tubo di evacuazione non è fornito e va acquistato.
Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di
connessione.


 ATTENZIONE

!

Se la cappa è provvista di filtri al carbone, questi devono essere tolti.
Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita
d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una
diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.
Si declina perciò ogni responsabilità in merito.

!

Usare un condotto lungo il minimo indispensabile.

!

Usare un condotto con minor numero di curve possibile (angolo massimo della
curva: 90°).

!

Evitare cambiamenti drastici di sezione del condotto.

 Versione filtrante

L’aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza.
Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio
aggiuntivo a base di carboni attivi.


Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e
la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di
cucine elettriche e di 65cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza
maggiore, bisogna tenerne conto.

  Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull’etichetta
caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa
ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo
l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è
posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a
norma che assicuri la disconnessione completa della rete nelle condizioni della
categoria di sovratensione III, conformemente alle regole di installazione.


ATTENZIONE!

Prima di ricollegare il circuito della cappa all’alimentazione di rete e di verificarne il
corretto funzionamento, controllare sempre che il cavo di rete sia stato montato
correttamente.
La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del
cavo, richiederlo al servizio assistenza tecnica.

Montaggio

Prima di iniziare con l'installazione:

•  Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di

installazione prescelta.

•  Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo).

Questo/i va/nno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.

•

Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di
corredo (ad esempio buste con viti, garanzie etc) , eventualmente va tolto e
conservato.


La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E’
tuttavia necessario interpellare un tecnico qualificato per accertarVi sull’idoneità dei
materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere
sufficientemente robusto da sostenere il peso della cappa.


Nota:

 I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo

in alcuni modelli o particolari non forniti, da acquistare.

Manutenzione

Pulizia

Per la pulizia usare

ESCLUSIVAMENTE

 un panno inumidito con detersivi liquidi neutri.

NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l’uso di prodotti contenenti abrasivi.

NON UTILIZZARE ALCOOL!

Per tutte le operazioni di manutenzione utilizzare guanti da lavoro.

Filtro antigrasso

Fig. 11-28
Trattiene le particelle di grasso derivanti dalla cottura.

Il filtro antigrasso metallico

 deve essere pulito una volta al mese  con detergenti non

aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue
caratteristiche di filtraggio non cambiano assolutamente.
Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 27
Trattiene gli odori sgradevoli derivanti dalla cottura.

Il filtro ai carboni attivi può essere uno di questi tipi:

•

Filtro ai carboni attivi lavabile.

•

Filtro ai carboni attivi NON lavabile.

Filtro ai carboni attivi lavabile

Il filtro al carbone può essere lavato ogni due mesi  in acqua calda e detergenti idonei o
in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio
completo senza stoviglie all'interno).
Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché togliere il materassino
posto all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100°C per
asciugarlo definitivamente.
Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato.

Filtro ai carboni attivi NON lavabile

La saturazione del

filtro carbone

 si verifica dopo un uso più o meno prolungato a

seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è
necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato
o rigenerato

Montaggio

Agganciare il filtro ai carboni attivi prima posteriormente sulla linguetta metallica della
cappa, poi anteriormente con i due pomelli.

Smontaggio

Rimuovere il filtro ai carboni attivi girando di 90° i pomelli che lo fissano alla cappa.

Acquisto del filtro al carbone

Il filtro al carbone può essere acquistato sul sito web del Servizio di Assistenza o
presso i Centri di Assistenza Samsung. Fare riferimento alle informazioni riportate
nell'ultima pagina di questo manuale.

Sostituzione Lampade

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED.
I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore
delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.



Funzionamento


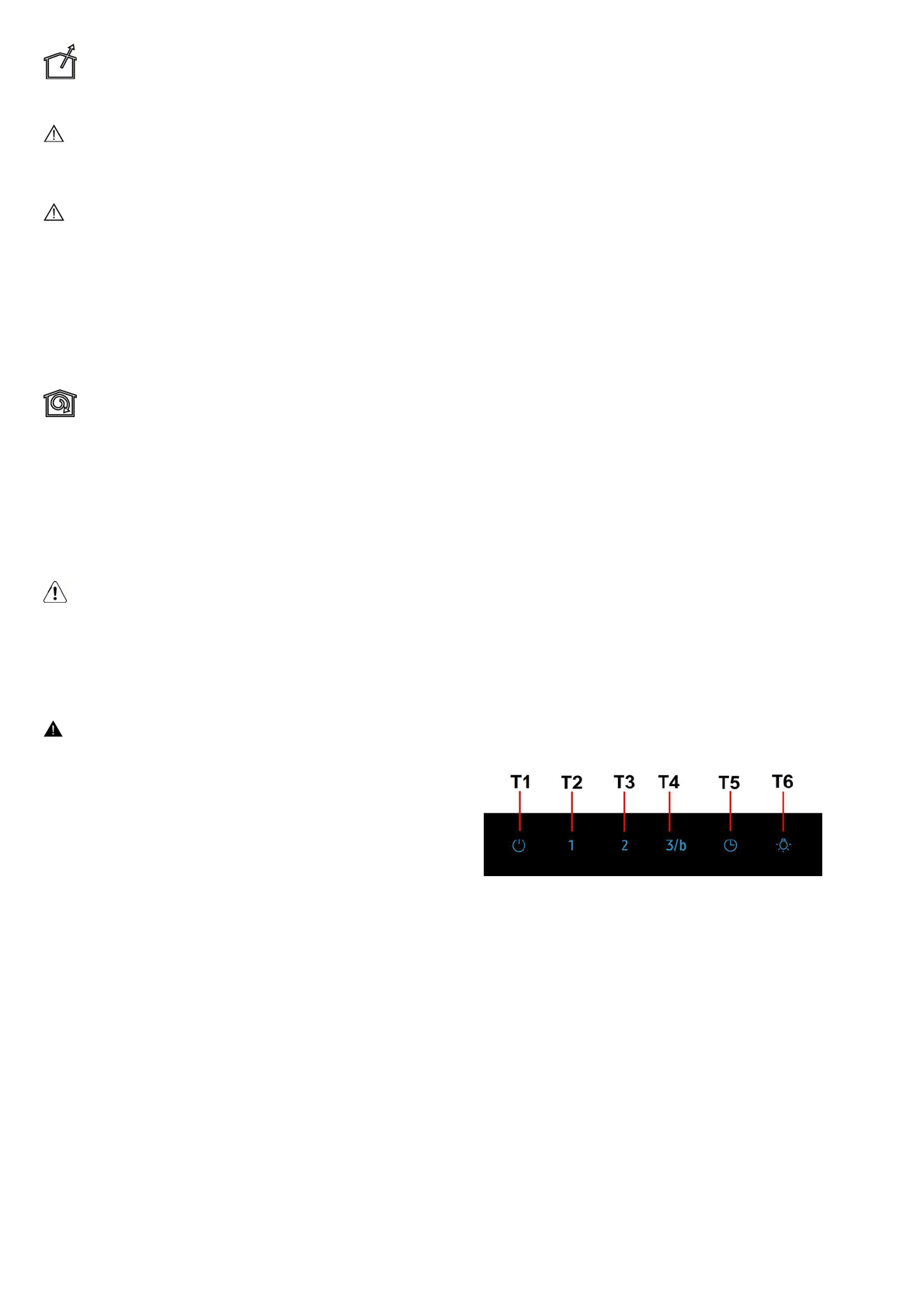

Per selezionare le funzioni della cappa è sufficente sfiorare i comandi:


T1.  Tasto ON/OFF motore di aspirazione

T2.  TTasto di selezione velocità (potenza) di aspirazione bassa


Indicatore saturazione filtro grassi

Quando lampeggia eseguire la manutenzione del

filtro grassi

; dopodichè premere

a lungo il tasto

T1

per far cessare il lampeggio (cappa in stato ON).

T3.  Tasto di selezione velocità (potenza) di aspirazione media


Indicatore saturazione filtro al carbone

Quando lampeggia eseguire la manutenzione, se installato, del

filtro al carbone

;

dopodichè premere a lungo il tasto

T1

per far cessare il lampeggio (cappa in stato

ON).


T4.  Tasto di selezione velocità (potenza) di aspirazione alta e Boost


Premere una volta per selezionare la velocità (potenza) di aspirazione alta (LED
acceso);

Premere ancora per selezionare la velocità (potenza) di aspirazione Boost (LED
lampeggiante).

 Nota:

La velocità (potenza) di aspirazione Boost  ha una durata di circa 5 minuti,

dopodichè viene impostata automaticamente la velocità (potenza) di aspirazione

 alta.
