Toepassingen

De afzuigkap is gemaakt voor het afzuigen van kookluchtjes en stoom, en uitsluitend
bedoeld voor huishoudelijk gebruik.
Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij wordt de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoor
geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de
afzuigkap

.

LET OP!

De afvoerbuis wordt niet meegeleverd en moet afzonderlijk worden aangeschaft. De
afvoerbuis moet dezelfde doorsnede hebben als de aansluitring

.

 LET OP!

Als de afzuigkap is geleverd met een actieve-koolfilter, moet dit worden verwijderd.
Sluit de afzuigkap aan op een buis met dezelfde doorsnede als de luchtafvoer van de
kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de
afvoerbuis.
Een doorvoeropening en/of buis met een kleinere doorsnede verlaagt de zuigkracht en
leidt tot een enorme toename van de geluidsproductie.
Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.
!  Houd de buis zo kort mogelijk.
!  Gebruik zo weinig mogelijk elleboogkoppelingen (maximale hoek hiervan: 90°).
!  Vermijd grote variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht wordt ontvet en ontgeurd en vervolgens weer teruggeleid naar de
betreffende ruimte.
Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersysteem op basis van
geactiveerde kool zijn geïnstalleerd.


Installatie

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 50
cm bij een elektrische kookplaat en 65 cm bij een gaskookplaat of een kookplaat op gas
én elektriciteit.
Als in de installatie-instructies van een gaskookplaat een grotere afstand wordt
genoemd, moet de grotere afstand worden gebruikt.

Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de
binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een
stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar
blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de
stekker na de installatie niet meer bereikbaar is, moet gebruik worden gemaakt van een
tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge
stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet.


WAARSCHUWING!

Alvorens de afzuigkap weer aan het voedingsnet aan te sluiten controleer eerst of deze
goed werkt, controleer daarom altijd of de voedingskabel goed is aangesloten.
De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is,
vraag de technische dienst voor een nieuwe kabel.


Montage

Voordat u met de installatie begint:
•

Controleer of de afmetingen van het aangeschafte product geschikt zijn voor het

gekozen installatiegebied.

•

Verwijder de mogelijk meegeleverde koolfilter(s) (*) (zie ook het betreffende onderdeel

van deze gids). Koolfilter(s) moet(en) alleen aanwezig zijn als de afzuigkap in de
filtratie-vorm moet worden gebruikt.

•

Controleer (na transport) of er geen meegeleverde materialen in de afzuigkap zitten

(bijv. verpakte schroeven (*), garantiebewijs (*) etc.) en verwijder deze zo nodig.
Bewaren a.u.b.
Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste
muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificeerde
installatiemonteur zich ervan verzekeren dat het gebruikte materiaal geschikt is voor het
betreffende type muur/plafond. Muur of plafond moeten sterk genoeg zijn om het
gewicht van de afzuigkap te kunnen houden.
Geen tegels, voegspecie of siliconenkit aanbrengen tegen of onder dit toestel. Alleen
opbouwmontage.


Opmerking:

 De elementen gemarkeerd met het symbool "(*)" zijn optionele

accessoires die alleen samen met bepaalde modellen geleverd worden, of het zijn niet-
geleverde onderdelen die aangekocht moeten worden.

Onderhoud

Schoonmaak

Gebruik voor het reinigen

UITSLUITEND

 een doek die u vochtig maakt met een beetje

neutraal vloeibaar reinigingsmiddel.

GEBRUIK GEEN GEREEDSCHAPPEN OF

INSTRUMENTEN OM TE REINIGEN!

 Gebruik geen producten die schuurmiddelen

bevatten.

GEEN ALCOHOL GEBRUIKEN!

Gebruik voor alle onderhoudswerkzaamheden werkhandschoenen.


Vetfilter

Fig. 11-28

Vangt vetdeeltjes op uit de kookdampen.

Het vetfilter moet iedere maand worden gereinigd met een niet-agressief
reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de
laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat
verkleuren. Dit heeft echter geen invloed op de filterwerking.
Trek aan de verende hendel om het vetfilter te verwijderen.


Koolfilter (alleen filtratie-vorm)

Fig. 27

Absorbeert ongewenste kookgeurtjes. Er zijn twee types geactiveerde-koolfilter:
• Wasbaar geactiveerde-koolfilter
• NIET wasbaar geactiveerde-koolfilter

Wasbaar geactiveerde-koolfilter

Het koolfilter kan iedere twee manden worden gewassen met heet water en een
geschikt reinigingsmiddel, of met een vaatwasser op 65°C (selecteer in dat geval een
volledig afwasprogramma en laat de vaatwasser verder leeg). Verwijder overtollig water
zonder het filter te verwijderen, haal het matje uit het plastic frame en doe dit 10
minuten op 100°C in de oven om het volledig te drogen. Vervang het matje na 3 jaar
gebruik of wanneer de stof beschadigd is.


NIET wasbaar geactiveerde-koolfilter

Wanneer het koolfilter enige tijd is gebruikt, raakt het verzadigd, afhankelijk van welk
type voedsel wordt bereid en hoe vaak het vetfilter wordt schoongemaakt.
De cartridge moet in ieder geval na vier maanden gebruik worden vervangen.
Het koolfilter mag NIET worden gewassen of geregenereerd.

Montage

Haak eerst het koolfilter aan de achterkant van de metalen lip van de afzuigkap, en zet
het daarna vast met de twee knoppen aan de voorkant.

Demontage

Verwijder het koolfilter door de bevestigingsknoppen op de afzuigkap een kwartslag te
draaien.

Koolfilter kopen

Het koolfilter kan besteld worden op de website van de Servicedienst of bij de
Servicecentra Samsung. Raadpleeg de informatie op de laatste pagina van deze
handleiding.


Lampjes vervangen

De verlichting van de afzuigkap maakt gebruik van LED-technologie.
Dankzij de LEDS bent u verzekerd van optimale verlichting, een levensduur tot 10 keer
zo lang als gewone lampen en een energiebesparing tot 90%.
Neem voor vervanging contact op met de technische dienst.



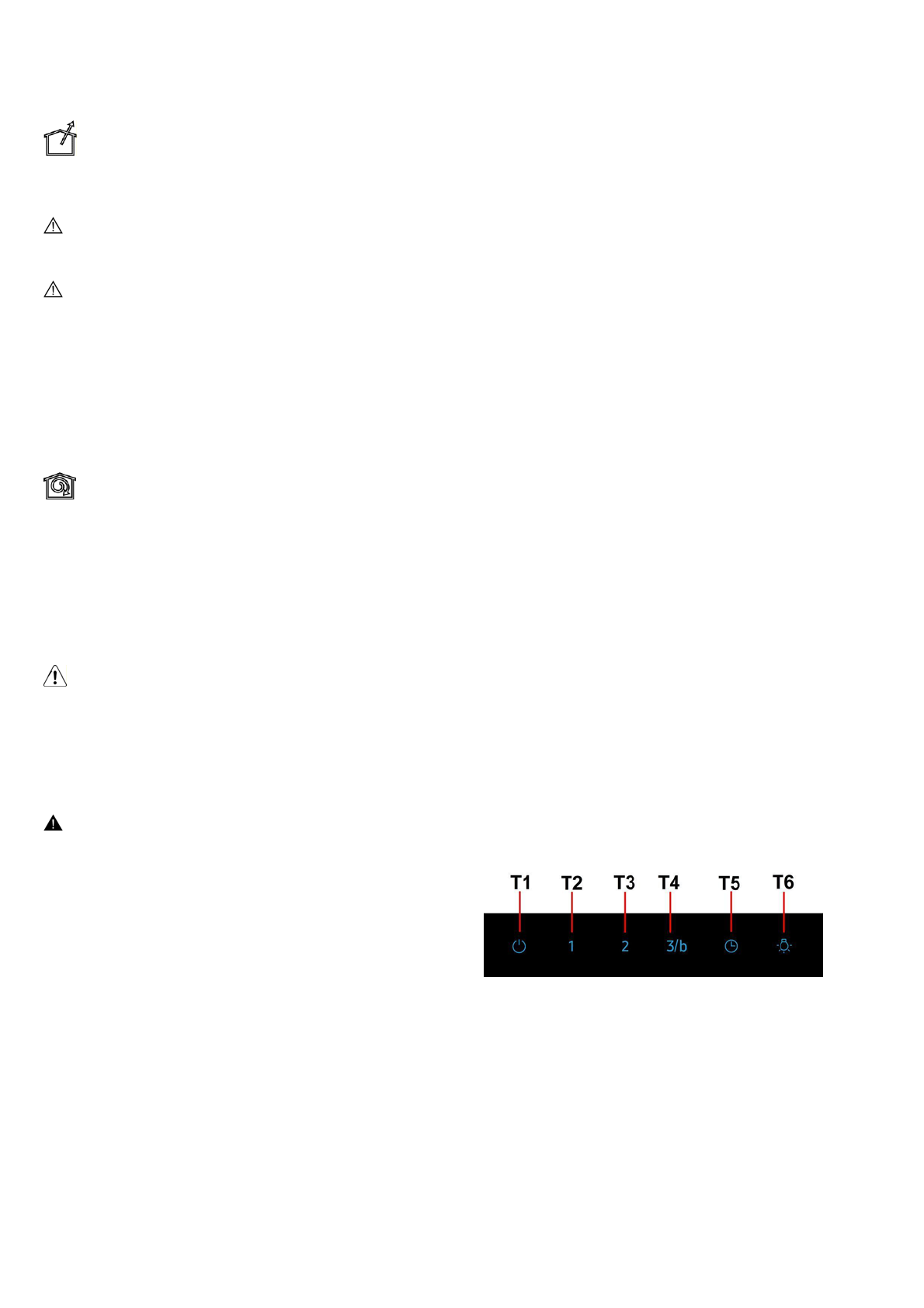

Werking


Voor de selectie van de functies van de kap is het voldoende om de
bedieningselementen aan te raken.


T1.  Toets ON/OFF aanzuigmotor

T2.  Toets voor selectie lage aanzuigsnelheid (vermogen)


Indicator verzadiging vetfilter

Wanneer deze knippert, moet het onderhoud van het

vetfilter

 worden uitgevoerd;

druk vervolgens lang op de toets

T1

om het knipperen te stoppen (kap in status

ON).

T3.  Toets voor selectie gemiddelde aanzuigsnelheid (vermogen)


Indicator verzadiging koolstoffilter

Wanneer deze knippert en indien geïnstalleerd, moet het onderhoud van het

koolstoffilter

 worden uitgevoerd; druk vervolgens lang op de toets

T1

om het

knipperen te stoppen (kap in status ON).
