DEUTSCH

TECHNISCHER PASS

Dunstabzugshaube

9

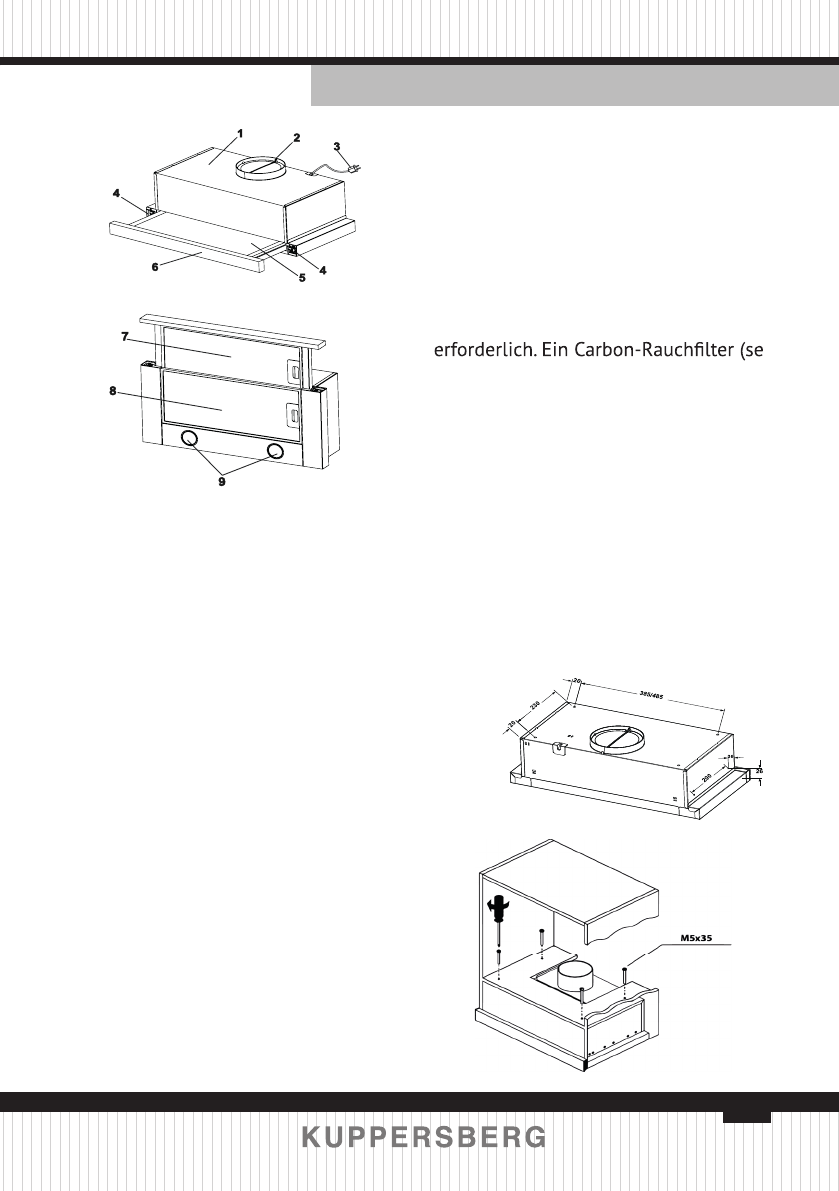

Abb.3

Abb.3.1

6.3  Überprüfen  Sie  die  elektrische

Funktion  der  Haube,  schließen  Sie  sie
an das Stromnetz an und überprüfen Sie
alle Funktionen.

Wir erinnern Sie daran, dass die Ein-

bauhöhe  der  Haube  über  den  Elektro-
herden  mindestens  650  mm  und  über
dem  Gasherd  mindestens  750  mm  be-
tragen muss ( Abb. 1 ).

6.4  Ein  Luftauslass-  und  Abgas-

rohranschluss  muss  installiert  und  für
die Installation ausgestattet sein.

6.5  Um  die  Haube  in  den  Küchen-

schrank  einzubauen,  bohren  Sie  4  Lö-
cher  mit  einem  Durchmesser  von  6-7
mm  in  das  untere  Regal  des  Schranks
gemäß Abb. 4. Befestigen Sie die Haube
mit 4 Schrauben M5x3 (Abb. 4.1).

6.6  Schließen  Sie  den  Bubbler  an

den  Turbinenauslass  an  (mit  Bubbler-
Rohradapter Ø150x120 mm). Entfernen

Sie  das  andere  Ende  des  Bubblers  in

den Lüftungsschacht ( Abb. 4 / 4.1).

6.7  Wenn  die  Haube  im  Luftaus-

lassmodus arbeiten soll, installieren Sie

einen  Bubbler  mit  dem  ausgewählten

Durchmesser  gemäß  den  Anweisungen

und stellen Sie sicher, dass er dicht ist.

6.8  Wenn  die  Haube  im  Umwälz-

modus  betrieben  wird,  ist  kein  Bubbler

-

parat  erhältlich)  muss  installiert  wer-

den.

6.9  Überprüfen Sie die Zuverlässig-

keit  der  Installation  der  Haube,  führen

Sie  das  Kabel  durch  die  Steckdose  ein

und  schließen  Sie  es  an  das  Stromnetz

an.

Um einen zusätzlichen Schutz gegen

Spannungsabfälle  im  Netzwerk  zu  bie-

ten,  empfehlen  wir,  die  Haube  über  ei-

nen  zusätzlichen  6A-Leistungsschalter

anzuschließen.

Abb.4

Abb.4.1
