ENGLISH

TECHNICAL PASSPORT

Сooker hood

6. EXTRACTOR

HOOD NSTALLATION

INSTRUCTIONS

6.1  This  model  of  the  cooker  hood

is installed (mounted) on the bottom of

the kitchen closet.

6.2 Remove a cooker hood from the

packing box.

6.3  Check  the  work  of  the  cooker

hood, connect to the electric mains and

check all its functions.

We  remind  that  the  height  of

installation  of  a  cooker  hood  over  the

electric  cookers  should  be  at  least

650mm,  and  above  the  gas  one  –  not

less than 750mm (Fig. 1).

6.4  For  mounting,  an  opening  for

air  outlet  and  exhaust  pipe  connection

must be installed and equipped.

6.5  To  install  the  cooker  hood  in

the kitchen closet, make 4 holes of 6-7

mm  in  diameter  in  the  lower  shelf  the

cooker hood with 4 scre

ws M5х3

(Fig. 4.1).

6.6  Connect  the  bubbler  to  the

turbine  outlet  (with  pipe  adapter  of

bubbler  Ø150x120mm).  Remove  the

other  end  of  the  bubbler  into  the

ventilation shaft (Fig. 4 / 4.1).

6.7  If  the  cooker  hood  is  to  operate

in air exhaust mode, mount the bubbler

of  the  selected  diameter  in  accordance

with the instructions, ensuring that it is

tight.

6.8  If  the  cooker  hood  will  work  in

the recirculation mode, then the bubbler

is  not  required.  It  is  to  be  installed

separately).

6.9 Check the reliability of the cooker

hood  mounting,  feed  and  connect  the

cord to the mains through socket.

In order to provide additional in the

network,  it  is  recommended  to  connect

the  extractor  hood  via  an  additional

automatic circuit breaker 6A.

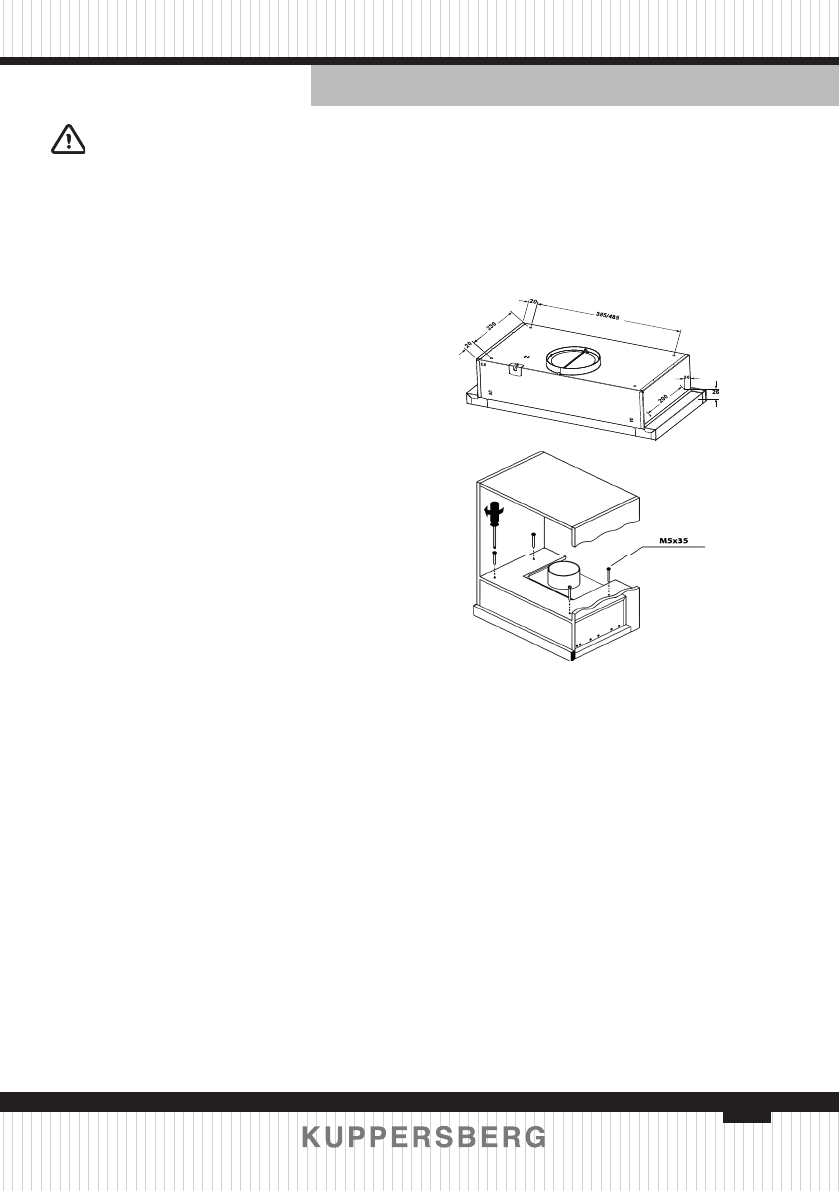

Fig.4

Fig.4.1
